Seat Ibiza: Sistema de depresión

Esquema de conexión: sistema de baja presión

Esquema de conexión: sistema de baja presión, Ibiza, Toledo 2013

¡ATENCIÓN!

Observar que las tuberías de depresión no tengan dobleces y que no estén torcidas ni aplastadas. De lo contrario, el vehículo se podría quedar inmovilizado.

Aviso

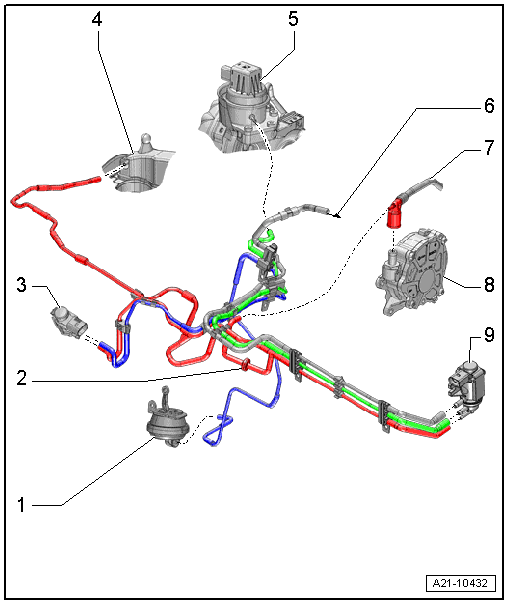

Seat Ibiza. Esquema de conexión: sistema de baja presión, Ibiza, Toledo 2013

1 - Depresor

2 - Válvula antirretorno

3 - Válvula de conmutación del radiador para recirculación de gases de escape -N345-

4 - Tapa de la culata

5 - Depresor

6 - Va al tubo flexible de aspiración

7 - Tubo de depresión

8 - Bomba de vacío

9 - Electroválvula para limitación de la presión de sobrealimentación -N75-

Tuberías de depresión

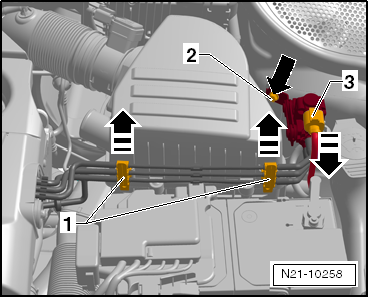

Las tuberías de depresión se pueden también sacar completas, con el soporte -1-, del filtro de aire.

Seat Ibiza. N21-10258

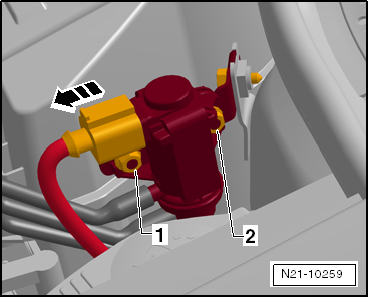

Para sustituir la electroválvula para limitación de la presión de sobrealimentación -N75-, desacoplar el conector, desmontar -1 + 2-.

Seat Ibiza. N21-10259
