Seat Ibiza: Revestimiento superior montante A: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
Desmontar
Aviso
El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.

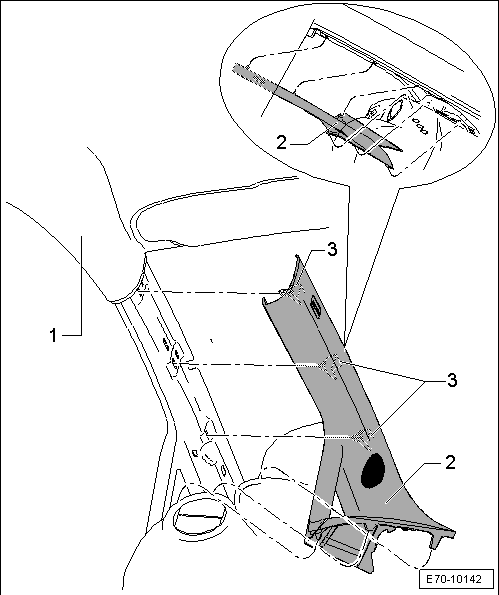

- Apartar con la mano el revestimiento -2- del montante A por la zona de la goma de estanqueidad hasta que se pueda colocar la palanca -T20043- en la grapa de sujeción superior -3-.
- Desencajar sucesivamente del montante A las grapas de sujeción -3- con la palanca -T20043-.
- Sacar el revestimiento -2- del montante A hacia arriba.
- Separar adecuadamente el revestimiento -2- de la fijación al tablero de instrumentos.
- Desacoplar el conector del altavoz tweeter y retirar el revestimiento -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

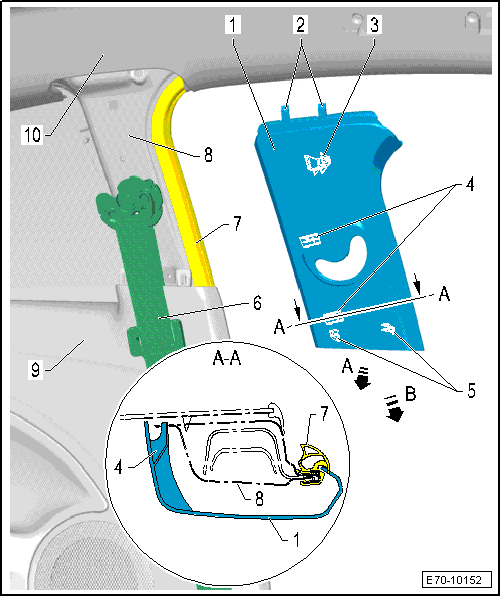

Revestimiento superior del montante B, modelo 3 puertas: cuadro general de montaje
1 - Revestimiento del montante B
- Desmontar y montar
2 - Fijaciones superiores del montante B
3 - Centrador
4 - Centradores laterales
5 - Grapas inferiores
6 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
7 - Junta de puerta
8 - Montante B
9 - Revestimiento lateral
- Desmontar y montar
10 - Revestimiento del techo
- Techo interior moldeado: desmontar y montar
- Techo interior panorámico: desmontar y montar
A-A - Sección
Revestimiento superior del montante B, modelo 3 puertas: soltar y fijar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
Aviso
Las operaciones de soltar y fijar descritas corresponden al lado derecho del vehículo. La realización de los trabajos del lado izquierdo se efectúa de forma análoga.
Soltar
- Desconectar el encendido.
- Desplazar el asiento delantero hacia delante hasta su tope y abatir el respaldo.

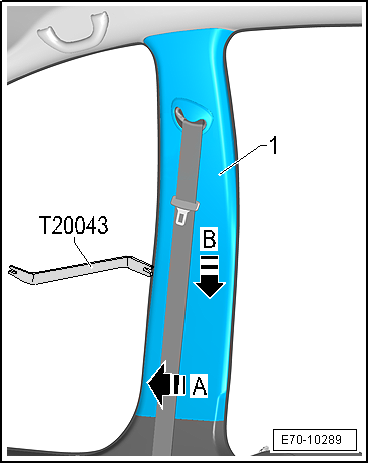

- Con la ayuda de la palanca -T20043- desprender el revestimiento del montante B -1- por la parte inferior y separar en el sentido de la -flecha A-.
- Retirar hacia abajo en el sentido de la -flecha B-.
Fijar
- Para fijarlo, realizar las mismas operaciones en el orden inverso al descrito.
Aviso
- Después del montaje hay que comprobar que el guarnecido vaya encajado en el burlete de la junta de la puerta.
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
Revestimiento superior del montante B, modelo 3 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Con la ayuda de la palanca -T20043- desprender el revestimiento del montante B -1- por la parte inferior y separar en el sentido de la -flecha A-.
- Retirar hacia abajo en el sentido de la -flecha B-.
- Desmontar la banqueta del asiento posterior.
- Desmontar el respaldo del asiento posterior.
- Desmontar el revestimiento lateral.
- Desmontar la moldura de talonera.

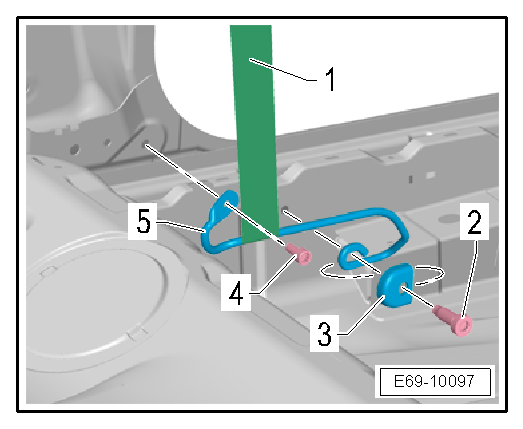

- Apartar hacia un lado la alfombra y extraer los tornillos -2- y -4-.
- Retirar la banda del cinturón anterior -1- del estribo guía -5-.
- Retirar el revestimiento superior del montante B de la banda del cinturón anterior -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar los revestimientos se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

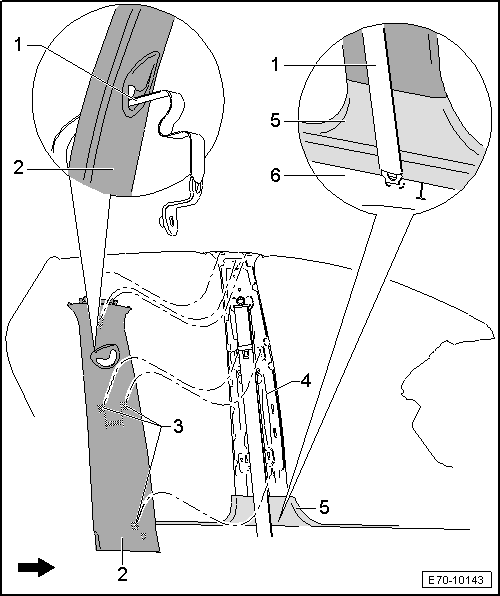

Revestimiento del montante B, modelo 5 puertas y ST: cuadro general de montaje
Aviso
La -flecha- indica el sentido de marcha.
1 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
2 - Revestimiento del montante B
- Desmontar y montar
3 - Grapa
- 3 unidades
4 - Montante B
5 - Moldura de talonera
- Desmontar y montar
6 - Alfombra interior del piso
- Desmontar y montar
Revestimiento del montante B, modelo 5 puertas y ST: soltar y fijar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
Aviso
Las operaciones de soltar y fijar descritas corresponden al lado derecho del vehículo. La realización de los trabajos del lado izquierdo se efectúa de forma análoga.
Soltar
- Desconectar el encendido.
- Desplazar el asiento delantero hacia delante hasta su tope.

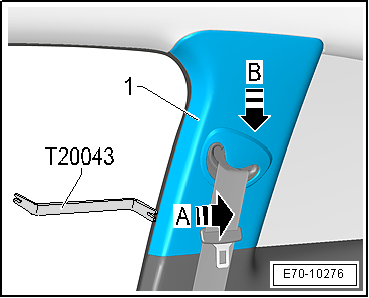

- Separar un poco el revestimiento del montante B -1- por su parte inferior con la ayuda de la palanca -T20043- y soltarlo -flecha A- del montante B.
- Extraer hacia fuera el revestimiento del montante B -1- por la zona próxima al techo y luego de debajo del techo interior moldeado tirando hacia la -flecha B-.
Fijar
- Para fijarlo, realizar las mismas operaciones en el orden inverso al descrito.
Aviso
- Después del montaje hay que comprobar que el guarnecido vaya encajado en el burlete de la junta de la puerta.
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
Revestimiento del montante B, modelo 5 puertas y ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Desmontar el herraje anterior.
- Desprender el revestimiento -2- de las fijaciones de las grapas -3- fijadas en el montante B.
- Retirar el revestimiento -2- hacia abajo.
- Extraer el conjunto cinturón de seguridad -1- del revestimiento -2-.
- Retirar el revestimiento -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
- Después del montaje hay que comprobar que el guarnecido vaya encajado en el burlete de la junta de la puerta.
