Seat Ibiza: Relación de componentes del grupo de aire acondicionado manual (climatic)
Relación de montaje
Aviso

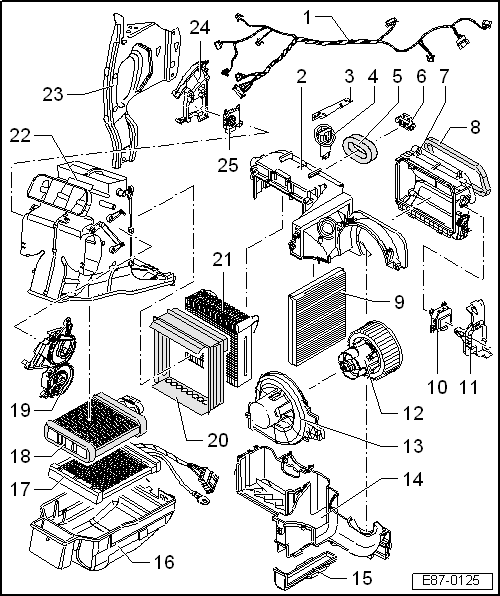

Elementos de unión del aparato de aire acondicionado
1 - Mazo de cables del aparato de aire acondicionado
- Para desmontarlo hay que cortar cuidadosamente el fijacables
- En el montaje hay que montar el fijacables nuevo en el mismo sitio
2 - Parte superior de la carcasa del evaporador
- Unión parte inferior, parte superior con tornillos y con grapas
3 - Soporte
- Forma parte del travesaño del tablero de instrumentos
- Par de apriete del aparato de aire acondiconado: 5 Nm
4 - Resistencia previa para el ventilador de aire fresco -N24-
- Desmontar y montar
5 - Junta de gomaespuma
- Sustituir en caso de desperfectos
- Autoadhesivo
- Pegada en la carcasa del evaporador
- Antes del montaje hay que retirar todos los restos de adhesivo con acetona
6 - Válvula de expansión
- Relación de montaje
- Desmontar y montar
7 - Entrada de aire a la carcasa
- Con trampilla de aire fresco y de recirculación de aire
- Fijación en la parte superior e inferior de la carcasa con grapas
8 - Junta
- Sustituir en caso de desperfectos
- Autoadhesivo
- Antes del montaje hay que retirar todos los restos de adhesivo con acetona
9 - Filtro de polvo y de polen
- Desmontar y montar
- También como filtro combinado con filtro de olores
10 - Motor regulador para la trampilla de aire fresco y de aire circulante -V154-
- Desmontar y montar
- Encajar en el soporte
11 - Soporte
- Para el motor regulador para la trampilla de aire fresco y de aire circulante -V154-
12 - Ventilador de aire fresco -V2-
- Desmontar y montar
13 - Soporte para el ventilador de aire fresco -V2-
- Quitar el soporte del ventilador de aire fresco
14 - Parte inferior de la carcasa del evaporador
- Unión parte inferior - parte superior con tornillos y con grapas
15 - Tapa del filtro
16 - Carcasa del distribuidor, parte inferior
17 - Elemento calefactor para la calefacción adicional (PTC) -Z35-
- Desmontar y montar
- Verificar
18 - Intercambiador de calor
- Desmontar y montar
19 - Unidad de regulación para las trampillas de distribución de aire
- Desmontar y montar
20 - Junta para el evaporador
- Prestar atención a la posición de montaje: Los orificios de salida de agua deben estar orientadas hacia abajo
21 - Evaporador
- Desmontar y montar
22 - Carcasa del distribuidor, parte superior
- En la parte superior e inferior de la carcasa del evaporador
23 - Apoyo izquierdo
- Forma parte del travesaño del tablero de instrumentos
- Par de apriete del aparato de aire acondicionado: 5 Nm
- Par de apriete apoyo consola central: 12 Nm
24 - Soporte
- para el motor regulador para la trampilla de temperatura -V68-
25 - Motor regulador para trampilla de temperatura -V68-
- Desmontar y montar

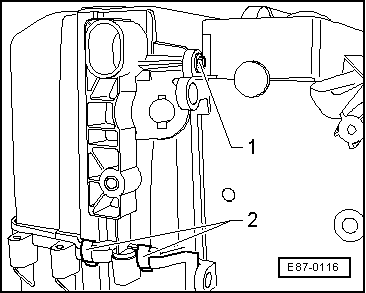

Elemento de unión del aparato de aire acondicionado
1 - Tornillo para plástico; 1 Nm
2 - Grapa
- Antes del desmontaje hay que marcar la posición y orientación en la carcasa.
- Sustituir en caso de desperfectos.
- En el montaje hay que cuidar que el enganche de la grapa encaje en la ranura de la carcasa.
Rejilla de desaireación
Aviso
La secuencia de operaciones para el desmontaje y montaje de la rejilla de desaireación es idéntica en vehículos con calefacción, aire acondicionado y climatronic.

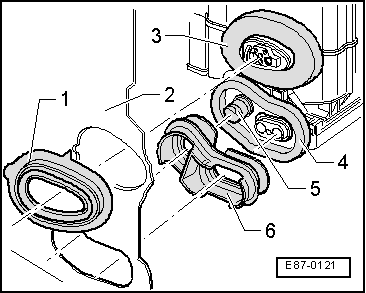

Posición de montaje: juntas
1 - Junta de goma panel transversal - carcasa del evaporador
- Fijación en el panel transversal
2 - Panel transversal (placa de montaje)
3 - Junta de gomaespuma carcasa del evaporador - panel transversal
- Pegada a la carcasa del evaporador
4 - Junta de gomaespuma con soporte - panel transversal
- Encajar con clip en el aparato de aire acondicionado
5 - Válvula para la salida del agua de condensación
- Montada en el soporte -4- y el aparato de aire acondicionado
6 - Junta de goma panel transversal - intercambiador de calor/válvula para la salida del agua de condensación
- Fijación en el panel transversal
Resistencia previa para el ventilador de aire fresco -N24-: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje de la resistencia previa para el ventilador de aire fresco -N24- es idéntica en vehículos con calefacción y aire acondicionado.
Filtro antipolvo y antipolen: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje del filtro antipolvo y antipolen es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Servomotor de la trampilla de aire exterior y de recirculación de aire -V154-: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje del Servomotor de la trampilla de aire exterior y de recirculación de aire -V154- es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Turbina de aire fresco -V2-: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje de Turbina de aire fresco -V2- es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Elemento calefactor para calefacción adicional -Z35-: desmontar y montar
Solo motores diesel
Aviso
La secuencia de operaciones para el desmontaje y montaje del elemento calefactor para calefacción adicional -Z35- es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Elemento calefactor para calefacción adicional -Z35-: verificar
Solo motores diesel
Aviso
La secuencia de operaciones para la verificación del elemento calefactor para calefacción adicional -Z35- es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Intercambiador de calor: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje del intercambiador de calor es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
Mecanismo de regulación para las trampillas de distribución de aire: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje del Mecanismo de regulación para las trampillas de distribución de aire es idéntica en vehículos con calefacción , aire acondicionado o climatizador.
