Seat Ibiza: Rejilla superior del revestimiento del paragolpes
Rejilla superior del revestimiento del paragolpes: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Espátula de plástico de pintor.
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.

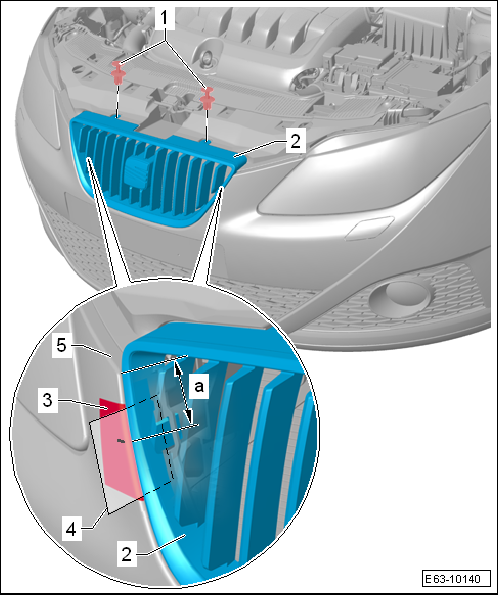

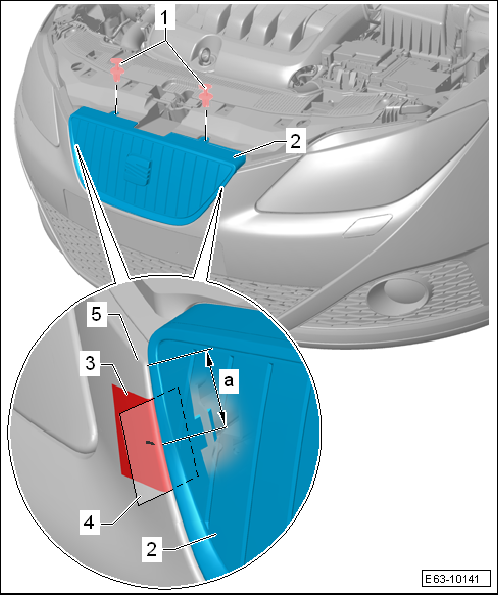

Para extraer los remaches extensibles -1- hay que proceder de la siguiente manera:
- Introducir la palanca -U 30800- en la muesca dispuesta en el émbolo central del clip y desplazar el émbolo hacia arriba y extraer los remaches extensibles -1-.
Aviso
Para proteger el revestimiento del paragolpes -5-, colocar cinta de carrocero -3- sobre el revestimiento del paragolpes tal y como se muestra en el gráfico.
- Con un rotulador marcar sobre la cinta de carrocero -3- la cota a = 48 mm.
- Introducir una espátula de plástico fina -4- entre el revestimiento del paragolpes -5- y la rejilla superior -2- en la zona que esta la cinta de carrocero -3-.

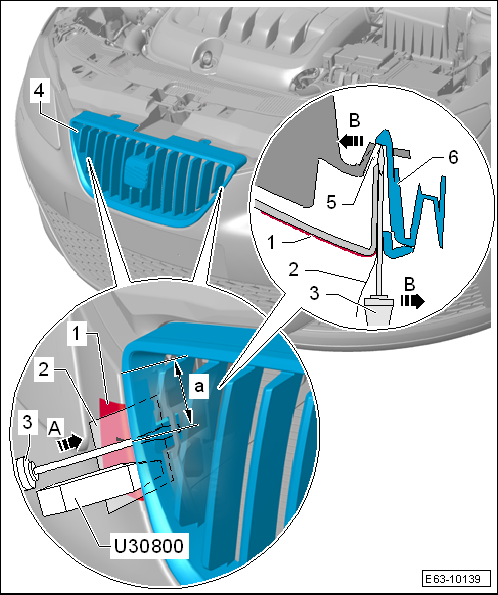

- Introducir la palanca -U 30800- entre medio de la espátula de plástico fina -2- y la rejilla superior -4-, por debajo de la cota a = 48 mm.
Aviso
Para poder disponer de espacio suficiente para introducir un destornillador plano de Ø 5 mm entre la espátula de plástico y la rejilla superior -4-, introducir la palanca -U 30800- lo suficiente hacia a dentro.
- Introducir entremedio de la espátula de plástico -2- y la rejilla superior -4- por la cota a = 48 mm, un destornillador plano de Ø 5 mm en el sentido de la -flecha A- hasta que haga tope en la grapa -6-.
- Haciendo palanca con el destornillador plano -3- en el sentido de la -flecha B- liberar la grapa -6- de su fijación -5-.
- Extraer la rejilla superior -4- de un lado y realizar la misma operaciones para extraer del lado opuesto.

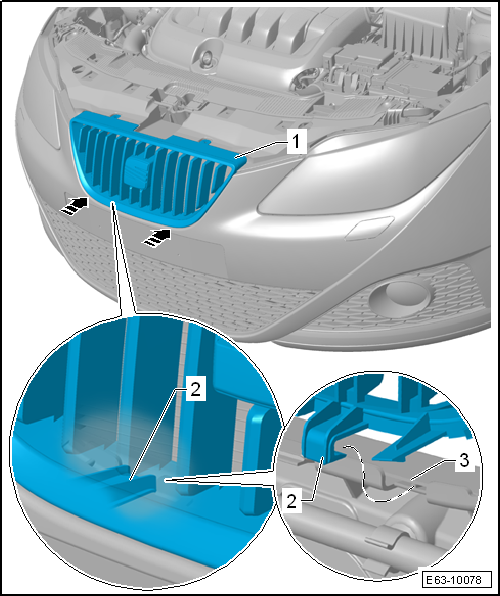

- Hacer presión en la parte inferior de rejilla -1- en el sentido de las -flechas-, de esta manera se libera las grapas -2- de su fijación -3- al revestimiento del paragolpes.
- Retirar la rejilla -1-.
Montar
El proceso de montaje es a la inversa, tener en cuenta lo siguiente:
- Colocar las grapas inferiores de la rejilla al revestimiento del paragolpes.
- Colocar los remache extensibles.
Rejilla superior del revestimiento del paragolpes (versión Ecomotive): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Espátula de plástico de pintor
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
Para extraer los remaches extensibles -1- hay que proceder de la siguiente manera:
- Introducir la palanca -U 30800- en la muesca dispuesta en el émbolo central del clip y desplazar el émbolo hacia arriba y extraer los remaches extensibles -1-.
Aviso
Para proteger el revestimiento del paragolpes -5-, colocar cinta de carrocero -3- sobre el revestimiento del paragolpes tal y como se muestra en el gráfico.
- Con un rotulador marcar sobre la cinta de carrocero -3- la cota a = 48 mm.
- Introducir una espátula de plástico fina -4- entre el revestimiento del paragolpes -5- y la rejilla superior -2- en la zona que esta la cinta de carrocero -3-.

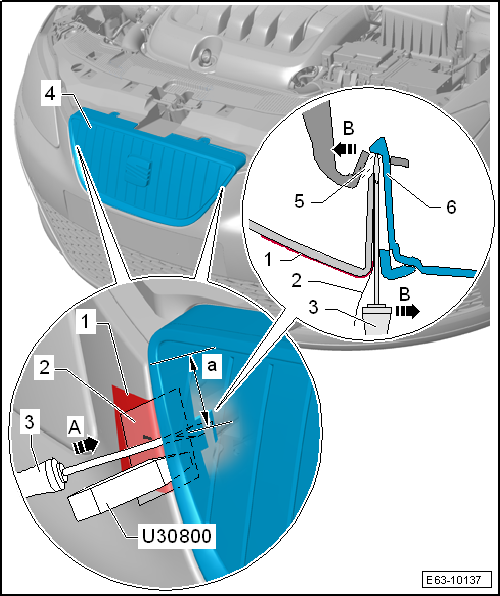

- Introducir la palanca -U 30800- entre medio de la espátula de plástico fina -2- y la rejilla superior -4-, por debajo de la cota -a- = 48 mm.
Aviso
Para poder disponer de espacio suficiente para introducir un destornillador plano de Ø 5 mm entre la espátula de plástico y la rejilla superior -4-, introducir la palanca -U 30800- lo suficiente hacia a dentro.
- Introducir entremedio de la espátula de plástico -2- y la rejilla superior -4- por la cota a = 48 mm, un destornillador plano de Ø 5 mm en el sentido de la -flecha A- hasta que haga tope en la grapa -6-.
- Haciendo palanca con el destornillador plano -3- en el sentido de la -flecha B- liberar la grapa -6- de su fijación -5-.
- Extraer la rejilla superior -4- de un lado y realizar la misma operaciones para extraer del lado opuesto.

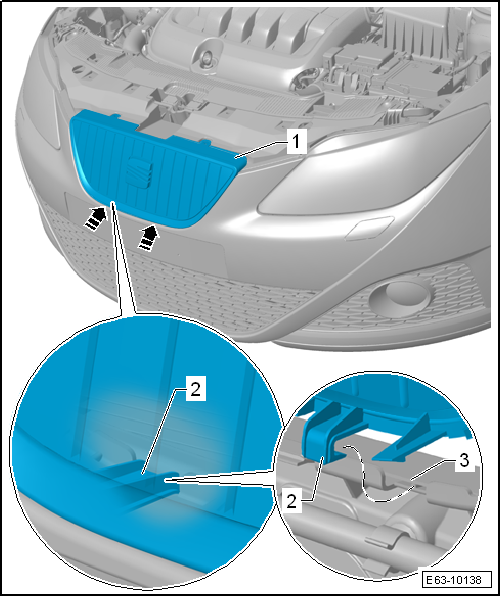

- Hacer presión en la parte inferior de rejilla -1- en el sentido de las -flechas-, de esta manera se libera las grapas -2- de su fijación -3- al revestimiento del paragolpes.
- Retirar la rejilla -1-.
Montar
El proceso de montaje es a la inversa, tener en cuenta lo siguiente:
- Colocar las grapas inferiores de la rejilla al revestimiento del paragolpes.
- Colocar los remache extensibles.
Rejilla superior del revestimiento del paragolpes (MY 13►): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Desmontar
Aviso
Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes.
- Desmontar el revestimiento paragolpes anterior.
Aviso
Al apoyar por cualquiera de las partes interponer entre el revestimiento del paragolpes anterior y la superficie sobre la que se apoye, un material apropiado para proteger el revestimiento del paragolpes.
- Introducir la palanca -U 30800- por debajo de la cabeza del remache extensible -2-, girarla 90º, desplazarla hacia arriba y extraer los remaches.
- Con la ayuda de la palanca -U30800- separar las grapas -3-.
- Retirar la rejilla superior -1-.
Montar
Aviso
No utilizar herramientas de impacto (martillos o mazos de goma o plástico) para montar piezas de plástico.
Realizar las operaciones de montaje en el orden inverso a las descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Colocar los remaches extensibles -2- de la rejilla en el revestimiento del paragolpes.
Contorno de la rejilla superior del revestimiento del paragolpes (MY 13►): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Desmontar
- Desmontar la rejilla superior del revestimiento del paragolpes.

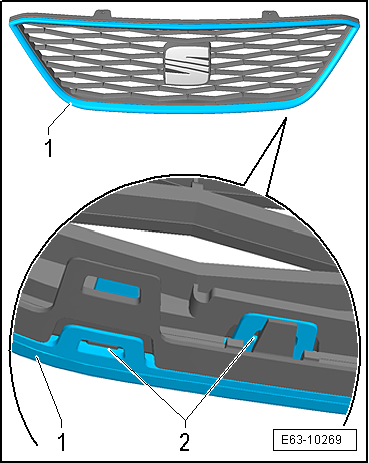

- Extraer el contorno de la rejilla superior del revestimiento del paragolpes -1- separando las grapas de retención -2- con la ayuda de la palanca -U30800-.
Montar
- El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.
Tapa del eyector del lavafaros: desmontar y montar
Aviso
Es posible desmontar y montar el eyector con el revestimiento del paragolpes montado.
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

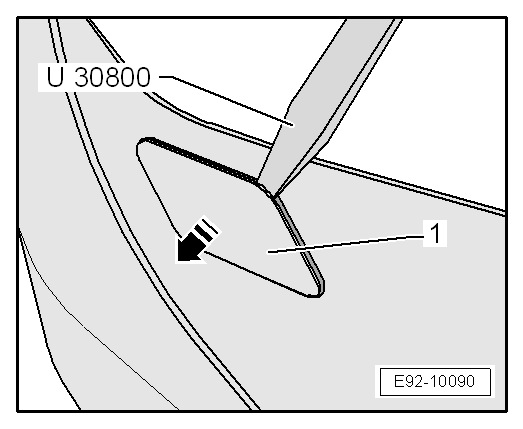

- Extraer la tapa protectora del eyector del lavafaros -1- con la palanca -U 30800- en el sentido de la -flecha-.
- Sujetar el cilindro elevador con una herramienta adecuada, sin dañarlo.

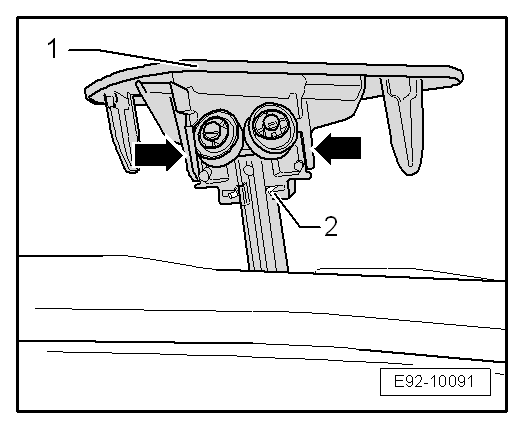

- Desencajar la tapa protectora del eyector del lavafaros -1- de las pestañas -flechas- y extraerla.
Aviso
Ignorar la posición -2-.
Montar
- Colocar la tapa del eyector del lavafaros en el eyector.
Aviso
La tapa se fija al eyector por encastre.
