Seat Ibiza: Puerta anterior
Puerta anterior: cuadro general de montaje

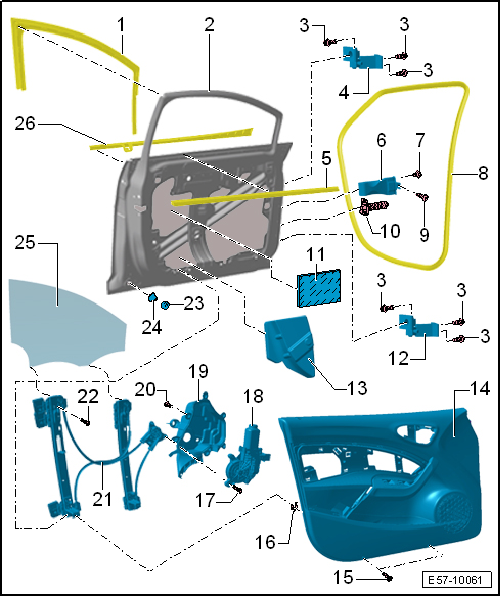

Puerta anterior: cuadro general de montaje, parte I
1 - Guía cristal
- Desmontar y montar
2 - Puerta anterior
- Desmontar y montar
- Ajustar
3 - Tornillo
- Sustituir siempre
- 23 Nm +- 3,5 Nm
4 - Bisagra superior
- Desmontar y montar
5 - Lamelunas interior
- Desmontar y montar
6 - Retenedor de la puerta
- Para desmontarlo es necesario desmontar el revestimiento del portagrupos
7 - Tornillo
- 8 Nm
- 2 unidades
8 - Junta puerta
- Desmontar y montar
9 - Tornillo
- 30 Nm
10 - Guardapolvos con marco soporte
11 - Amortiguación autoadhesiva
12 - Bisagra inferior
- Desmontar y montar
13 - Acolchado protección lateral
14 - Revestimiento del portagrupos
- Desmontar y montar
15 - Tornillo
- 2 unidades
- 6,5 Nm +- 0,5 Nm
16 - Casquillo
- 2 unidades
17 - Tornillo
- 3 unidades
- 3 Nm +- 0,5 Nm
18 - Motor alzacristal
- La unidad de control de la puerta delantera va integrada en el motor para elevalunas
- Desmontar y montar
19 - Tapa protectora
20 - Tornillo
21 - Conjunto alzacristal
- Desmontar y montar
22 - Tornillo
- 2 unidades
- 6,5 Nm +- 0,5 Nm
23 - Lamina protectora
24 - Tope de goma
- Roscar a tope de rosca
25 - Cristal de la puerta anterior
- Desmontar y montar
- Adaptación y memorización del recorrido del cristal
26 - Lamelunas exterior

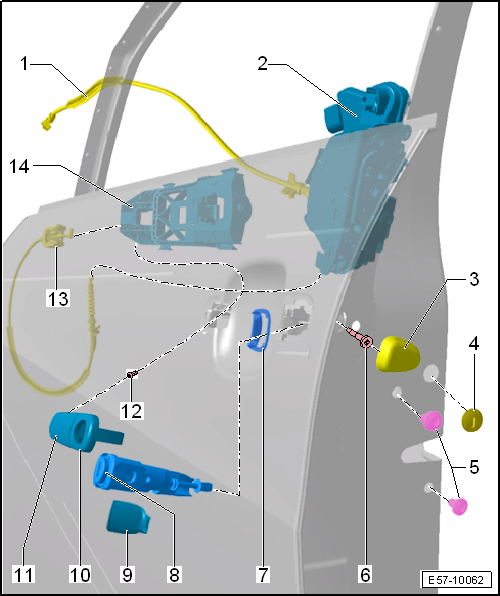

Puerta anterior: cuadro general de montaje, parte II
1 - Cable de accionamiento
- Cable tipo Bowden
2 - Cerradura de la puerta
- Desmontar y montar
3 - Tapón
4 - Tapón
5 - Tornillo
- 20 Nm
6 - Tornillo
- 3 +- 0,5 Nm
7 - Base soporte
8 - Carcasa del bombín de cierre
- Lado conductor
- Desmontar y montar
- Para desmontar el bombín de cierre, emplear útil de presión -T20077-
9 - Tapa
- Lado acompañante
10 - Caperuza
- Lado conductor
- Enclipsada en la carcasa de bombín
11 - Maneta de la puerta exterior
- Desmontar y montar
12 - Tornillo
- 1,7 Nm
13 - Cable de accionamiento
- Cable tipo Bowden
14 - Conjunto de alojamiento de la maneta exterior y el bombín
Puerta anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a la puerta anterior del lado derecho. Las operaciones correspondientes a la puerta anterior del lado izquierdo son semejantes.
Desmontar

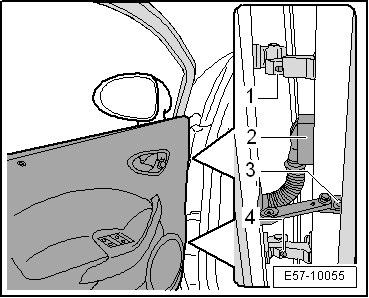

- Abrir la puerta anterior.
- Desacoplar el conector multicontacto -2- del montante A.
- Desenroscar el tornillo -3- del retenedor de la puerta.
- Desenroscar el tornillo de fijación del eje -1- de la bisagra superior.
- Desenroscar el tornillo de fijación del eje -4- de la bisagra inferior.
- Levantar la puerta hacia arriba y extraerla de los ejes de las bisagras con cuidado.
Aviso
Al apoyar por cualquiera de las partes interponer entre la puerta anterior y la superficie sobre la que se apoye, un material apropiado para proteger la puerta.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Colocar la puerta en los ejes de las bisagras con cuidado.
Aviso
Tras el montaje de la puerta no se debe realizar ningún ajuste.
Par de apriete del tornillo de fijación del eje de la bisagra: 23 +- 3,5 Nm.
Par de apriete del tornillo del retenedor de la puerta: 30 Nm.
