Seat Ibiza: Bisagras de la puerta anterior

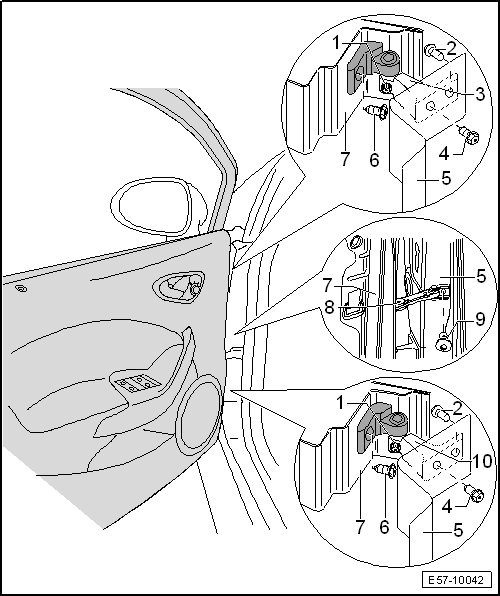

Bisagras de la puerta anterior: cuadro general de montaje
1 - Tornillo
- 23 +- 3,5 Nm
2 - Tornillo
- Sustituir siempre
- 23 Nm +- 3,5 Nm
3 - Bisagra superior de la puerta
- Desmontar y montar
4 - Tornillo
- Sustituir siempre
- 23 Nm +- 3,5 Nm
5 - Montante A
6 - Tornillo
- Sustituir siempre
- 23 Nm +- 3,5 Nm
7 - Puerta anterior
- Desmontar y montar
- Ajustar
8 - Retenedor de la puerta
- Para desmontarlo es necesario desmontar el revestimiento de la puerta
9 - Tornillo
- 30 +- 2 Nm
10 - Bisagra inferior de la puerta
- Desmontar y montar
Bisagras de la puerta anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a las bisagras de la puerta anterior del lado izquierdo. Las operaciones correspondientes a las bisagras de la puerta anterior del lado derecho son semejantes.
Desmontar
- Desmontar la puerta anterior.
Solo para el lado conductor
- Desmontar el tablero de instrumentos.
- Desmontar la caja portarrelés.
Solo para el lado acompañante

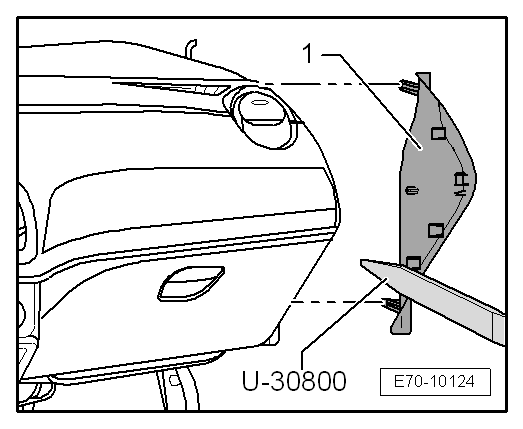

- Desencajar la cubierta lateral derecha -1- del tablero de instrumentos utilizando la palanca -U 30800-.
- Desmontar la guantera.
Continúa para ambos lados
Desmontar la moldura de talonera:
- Vehículo 5 puertas.
- Vehículo 3 puertas.
- Desmontar el protector del pasarrueda anterior.
Aviso
Para facilitar posteriormente el montaje de la puerta se aconseja marcar con un rotulador indeleble el contorno de las bisagras.
- Desenroscar los tornillos -6- y extraer las bisagras superior e inferior de la puerta anterior -7-.
- Desenroscar los tornillos -2- y -4- y extraer la bisagra superior -3- e inferior -10- del montante A -5-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso
Siempre que se aflojen los tornillos de sujeción de las bisagras se deben sustituir por unos nuevos.
¡Atención!
Realizar el ajuste de la puerta anterior antes de montar el tablero de instrumentos, solo para el lado conductor.
- Ajustar la puerta.
- Comprobar las franquicias de la puerta anterior.
Aviso
Para un ajuste exacto de la puerta anterior hay que comprobar que, al estar cerrada, todas las franquicias sean idénticas y que no sobresalga por ningún lado.
- Tras finalizar los trabajos de ajuste apretar los tornillos nuevos de las bisagras a 23 Nm.
Aviso
Tras finalizar los trabajos de montaje o ajuste hay que proteger las bisagras y los tornillos contra la corrosión.
