Seat Ibiza: Patines y cables de mando: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
Aviso
En el desmontaje y montaje de los patines de mando con sus cables de mando, el motor de accionamiento del techo debe estar desmontado. De esta manera el piñon del motor, no engrana en el cable de mando.
- Desmontar la tapa de cristal.

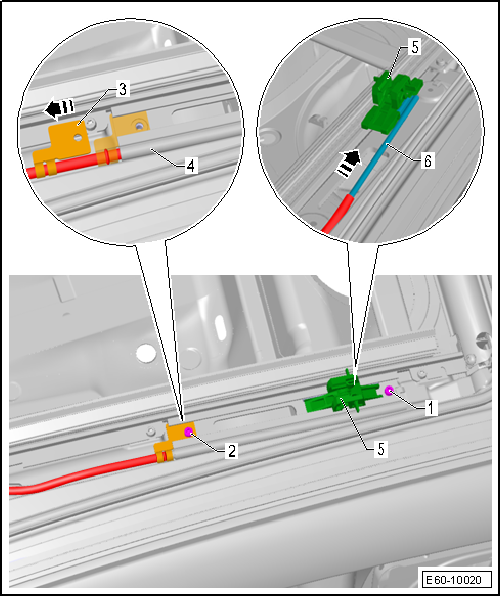

- Extraer los tornillos -1- y -2- de la guía corredera.
- A continuación deslizar el soporte -3- en el sentido de la -flecha-.
- Elevar la guía corredera -4-.
- Extraer el patín de mando -5- en dirección de la -flecha-.
- Extraer los cables de mando -6-.
Montar
- Realizar el montaje en orden inverso a las operaciones de montaje, teniendo en cuenta lo siguiente:

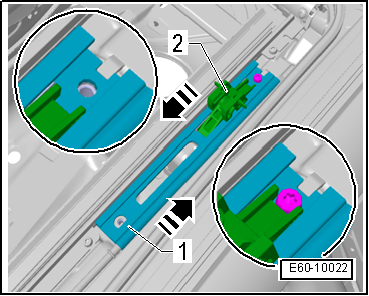

- Antes de realizar el montaje del motor de accionamiento, la guía de patín de mando -1- y los patines de mando -2- deben posicionarse en su tope final en la parte posterior.
Enrollador de persiana: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar la tapa de cristal.
- Desmontar el protector del enrollador de persiana.

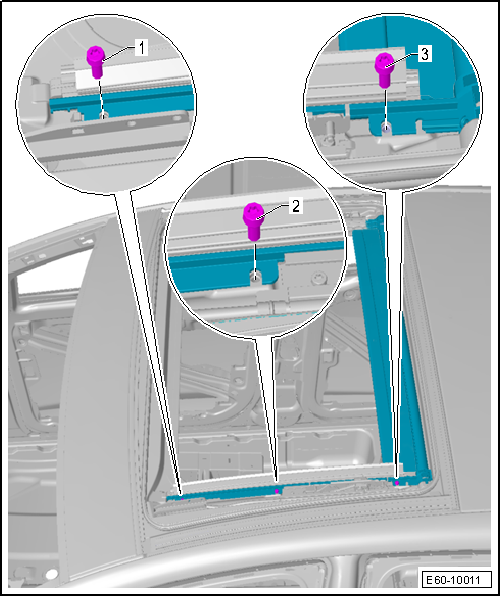

- Extraer los tornillos -1-, -2- y -3-.
- Retirar el enrollador de persiana.
Montar
Una vez montado el conjunto del enrollador, presentar los tornillos -1-, -2- y -3- que fijan los soporte, sin llegar a dar un apriete final.
- Realizar el ajuste de enrollador de persiana.
- Realizar el par de apriete final a 3,5 Nm.
- Montar el protector del enrollador de persiana.
- Montar la Tapa de cristal.
Ajuste del enrollador de persiana
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Ajuste
Aviso
Para evitar torsiones o paralelismos incorrectos en el enrollador se debe de ajustar y con ello garantizar en el montaje la inexistencia de pliegues arrugas o deterioros, en la tela del enrollador de persiana.
- Desmontar tapa de cristal.

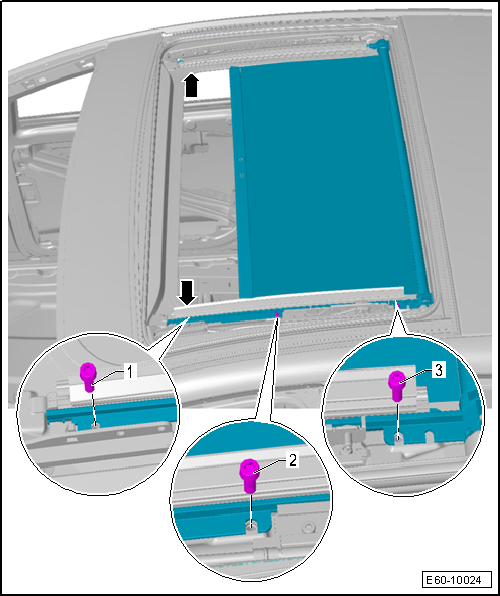

- Aflojar los tornillos -1-, -2- y -3-.
- Cerrar lentamente el enrollador de persiana en su totalidad.
Aviso
Mientras se cierra el enrollador de persiana, los soportes guía de fijación del enrollador se ajustan a su posición correcta.
- Verificar por la parte interior y exterior del vehículo la inexistencia de arrugas, pliegues y deterioros en la tela del enrollador.
Verificada la inexistencia de anomalías, dar un apriete mayor a los tornillos empezando por el -1- continuando por el tornillo -2- y finalizando en el -3-.
- Realizar una ultima verificación visual.
- Realizar el par de apriete final a 3,5 Nm.
- Montar la tapa de cristal.
Fuelle interior de guía lateral: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar la tapa de cristal.
- Desmontar el protector del enrollador de persiana.

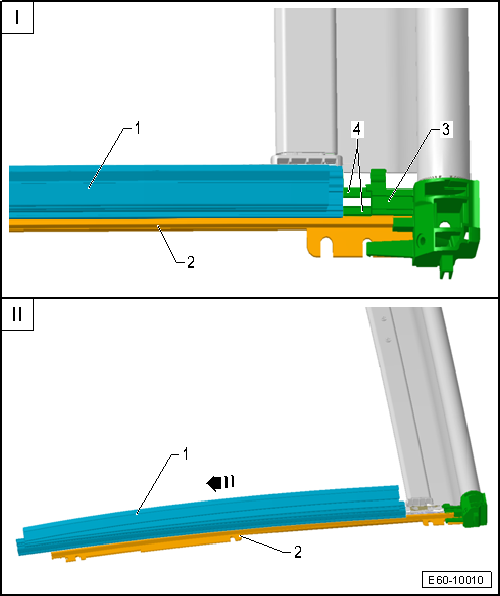

- Presionar en la pestaña -3- y liberar de sus guías -4- la fijación del enrollador de persiana.
- A continuación deslizar el fuelle interior -1- de su fijación al soporte guía -2-.
Montar
- Realizar el montaje en orden inverso a las operaciones de montaje.
Soportes / Guía de fijación del enrollador de persiana: separar y colocar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Separar
Aviso
Para realizar el desmontaje y montaje del fuelle interior, debe de estar el conjunto enrollador desmontado.
- Tapa de cristal desmontar.
- Protector del enrollador de persiana.
- Desmontar los soporte / guía.
- Desmontar el fuelle interior.

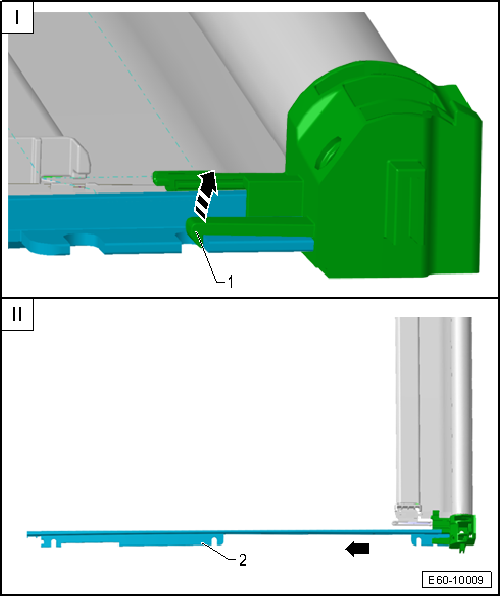

- Levantar las presillas de sujección -1- en sentido de la -flecha-.
- A continuación extraer la guía lateral -2- en el sentido de la -flecha-.
Colocar
- Realizar el montaje en orden inverso a las operaciones de montaje.
