Seat Ibiza: Panel transversal

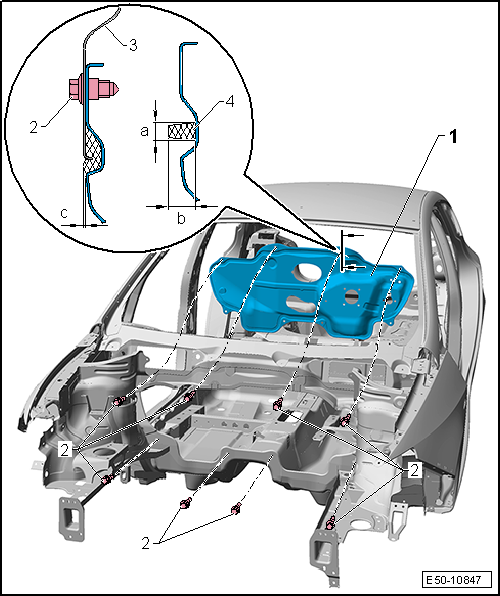

Panel transversal: cuadro general de montaje
Aviso
El panel transversal -1- va atornillado y, además, pegado con adhesivo PUR -4-.
1 - Panel transversal
- Desmontar y montar:
- Preparación del panel transversal no deteriorado para el montaje
- Preparación de un panel transversal nuevo
- Preparación de la brida de la carrocería para el montaje del panel transversal
- Instrucciones de montaje para el panel transversal
- Tiempo de secado
2 - Tornillo
- 8 unidades
- Par de apriete: 25 Nm
3 - Brida de la carrocería
4 - Pasta de pegado y hermetizado PUR
- Pegamento monocomponente 110 ML -DH 009 100 03-, Pegamento monocomponente 300 ML -DH 009 100-
- Instrucciones de montaje para el panel transversal
- Tiempo de secado
- a = 8 mm
- b = 10 mm
- c = 2 mm
Panel transversal: desmontar y montar

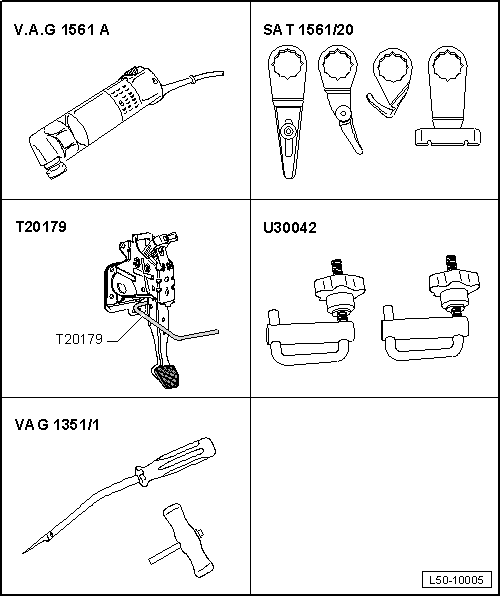

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuchillo eléctrico -SAT 1561A-
- Conjunto cuchillas -SAT 1561/20-
- Útil de presión -T20179 -
- Útil de presión -U30042-
- Mango tirador -VAG 1351/1-
Desmontar
- Desmontar el soporte transversal.

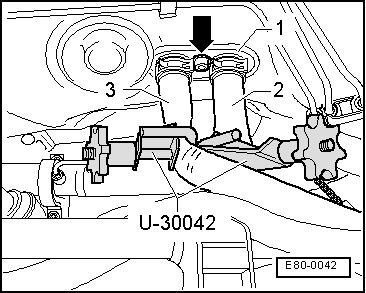

- Cerrar los tubos de líquido refrigerante para el intercambiador de calor con el útil de presión -U30042-.
- Colocar una bandeja o trapos debajo de la conexión del intercambiador de calor para absorber el líquido refrigerante que pueda caer.
- Quitar los tubos de refrigerante -2- y -3-.
- Aplicar cuidadosamente aire comprimido para expulsar el refrigerante del intercambiador de calor. Para ello se deberá conectar el tubo de aire comprimido en la toma derecha -3- y colocar un recipiente debajo de la toma izquierda -2-.
Continúa solo para vehículos con calefacción secundaria eléctrica

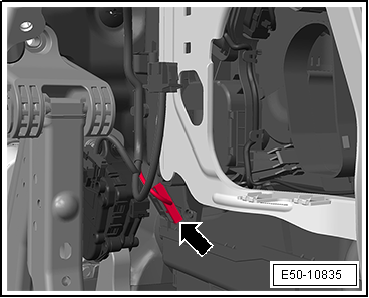

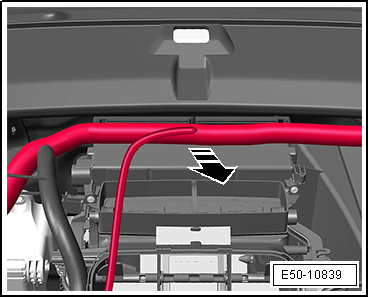

- Separar la conexión de la calefacción secundaria -flecha- con el marzo de cable izquierdo.
- Desatornillar el cable de masa de la calefacción secundaria debajo de la parte inferior de la carcasa del distribuidor.
Continúa solo para vehículos con equipo de aire acondicionado Climatic y Climatronic
- Vaciar el circuito del aire acondicionado.

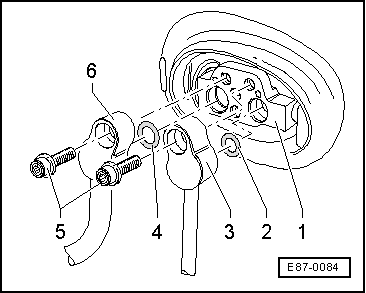

- Desenroscar los tornillos -5- y separar las tuberías de refrigerante -3- y -6- de la válvula de expansión -1-, par de apriete 5 Nm.

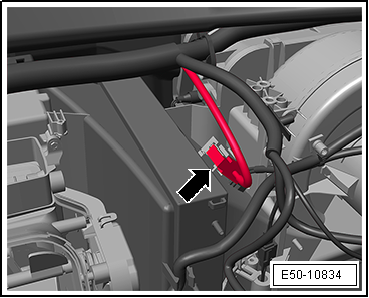

- Desacoplar el conector del regulador del ventilador -flecha-.
Continúa para todos los vehículos
- Desacoplar el Sensor de la posición del acelerador -G79--1-.

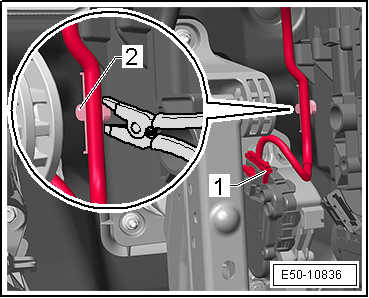

- Desprender la grapa -2- del mueble de la calefacción con la ayuda de unos alicates.

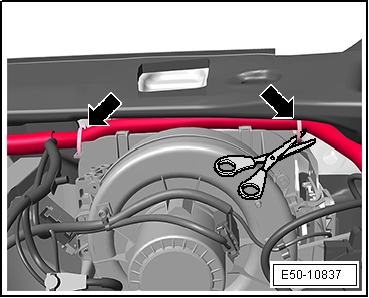

- Cortar las bridas -flechas- que sujetan el mazo de cables al mueble de la calefacción.

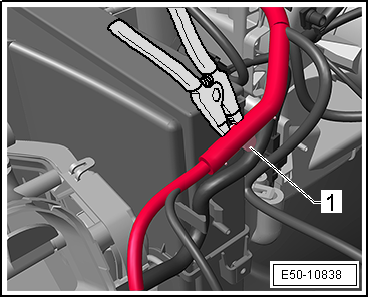

- Desprender la grapa -1- del mueble de la calefacción con la ayuda de unos alicates.
- Desprender el mazo de cables de la parte superior del mueble de la calefacción tirando de la guía en el sentido de la -flecha-.
- Separar el mueble de la calefacción del panel transversal y retirarlo.
- Separar el pedal del freno del servofreno con el útil de presión -T20179 -.

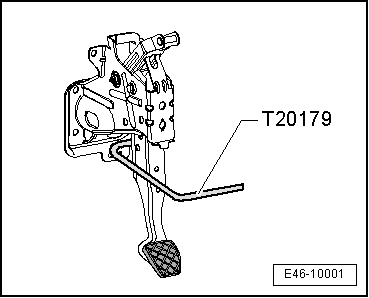

- Colocar el útil de presión -T20179- y tirar junto con el pedal del freno hacia el asiento del conductor. (Con ello, el pedal de freno, se separa de la rótula de la varilla de mando).

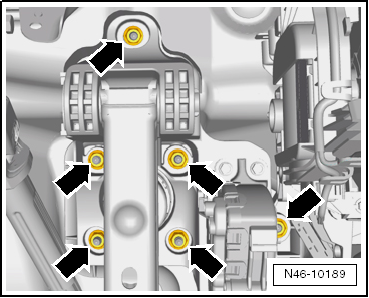

- Desenroscar todas las tuercas hexagonales -flechas- de la pedalería.
- Retirar el conjunto pedalería de freno y acelerador.
- Desprender las tuberías de freno de los soportes del panel transversal -flechas-.
- Retirar el servofreno.

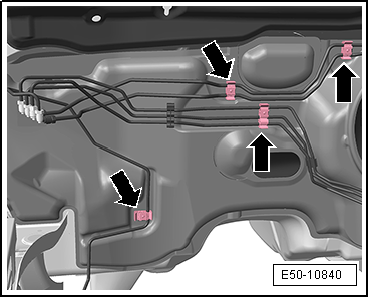

- Extraer los soportes de las tuberías de freno -flechas-.
- Retirar el elemento insonorizante.

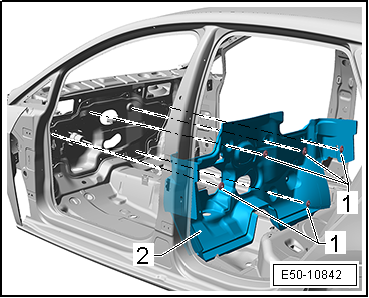

- Extraer las tuercas -1- y retirar el elemento insonorizante -2-.

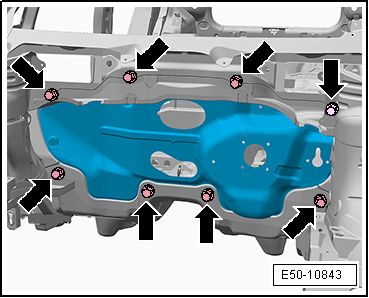

- Extraer los tornillos -flechas-.

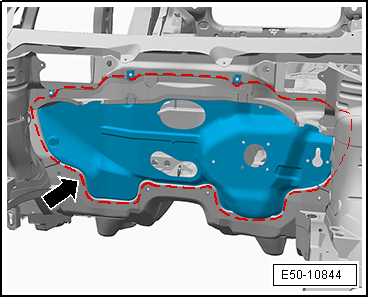

- Cortar el cordón perimetral de adhesivo -flecha- con el cuchillo eléctrico -SAT 1561A- y el conjunto cuchillas -SAT 1561/20-.
- En las zonas de difícil acceso cortar el cordón perimetral de adhesivo con el mango tirador -VAG 1351/1- y alambre de corte.

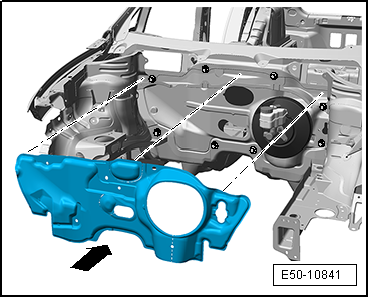

- Retirar el panel transversal.
Montaje
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Preparación del panel transversal no deteriorado para el montaje.
- Preparación de un panel transversal nuevo.
- Preparación de la brida de la carrocería para el montaje del panel transversal.
- Instrucciones de montaje para el panel transversal.
- Tiempo de secado.
- Daños en la pintura: repaso.
- Limpieza de suciedad ocasionada por el pegamento sellante.
- Montar la cubierta zona reposapiés lado conductor.
- Cargar el circuito del aire acondicionado.
