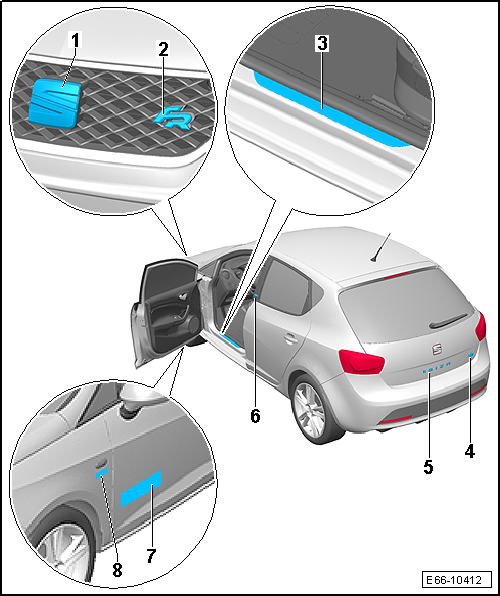

Seat Ibiza: Molduras y anagramas: cuadro general de montaje

1 - Anagrama anterior

• Ubicado en la rejilla superior del revestimiento del paragolpes

2 - Anagrama anterior de la versión de modelo

• Fijado a la rejilla superior del revestimiento del paragolpes por grapas de retención

3 - Anagrama de estriberas

• 2 unidades
• Fijado a la carrocería por adhesivo
• Ubicados en la estriberas de las puertas anteriores, en el lado del conductor y en el lado del acompañante

4 - Anagrama posterior de la versión de modelo

• Fijado por adhesivo al portón posterior

5 - Anagrama posterior de modelo

• Fijado por adhesivo al portón posterior

6 - Anagrama adhesivo lateral

7 - Anagrama adhesivo en puerta

8 - Anagrama adhesivo de la aleta anterior

Anagrama adhesivo de la aleta anterior: sustituir

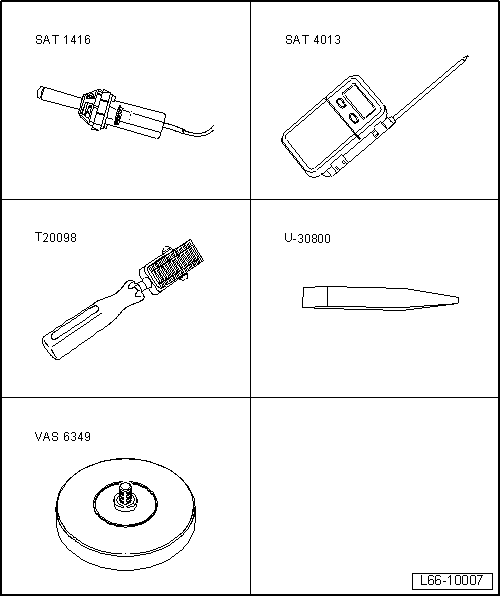

• Electrosoplante -SAT 1416-
• Termómetro digital -SAT 4013-
• Útil de presión -T20098-
• Palanca -U 30800-
• Útil quitar cintas adhesivas -VAS 6349-

Desmontar

- Antes de desmontar el anagrama adhesivo de la aleta anterior se deben calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25ºC.

- Con la ayuda de la palanca -U 30800-, desprender el anagrama adhesivo de la aleta anterior.

- Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil -VAS 6349-.

Montar

Aviso

• No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
• Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
• Hay que pegar los anagramas inmediatamente después de limpiar.
• Retirar la lámina de protección justo antes del montaje.

- Limpiar con alcohol isopropílico o heptanol la zona de la aleta anterior donde se debe colocar el nuevo anagrama adhesivo.

- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.

- Secar bien la zona.

- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

- Extraer el papel protector -2- del adhesivo del nuevo anagrama -3-.

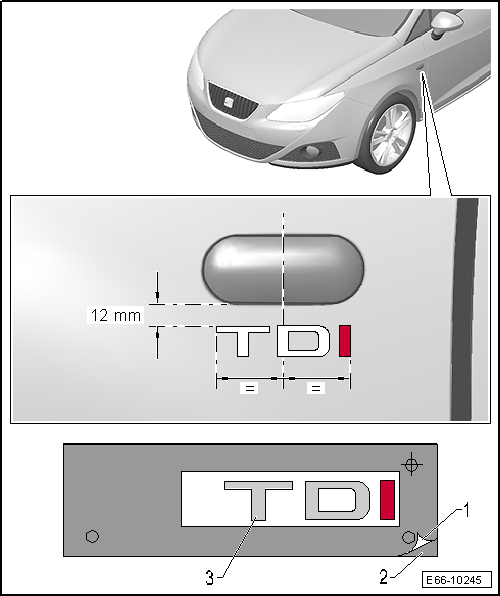

- Presentar el anagrama adhesivo -3- a la distancia de 12 mm, tal y como se muestra en la ilustración.

- Colocar el nuevo anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.

- Extraer el papel protector -1- del anagrama adhesivo.
