Seat Ibiza: Revestimiento techo, modelo comercial: soltar y fijar
Aviso
Para poder realizar trabajos en el airbag para la cabeza, los refuerzos insonorizantes del techo, la antena del techo y barras del techo habrá que bajar el revestimiento techo lo suficientemente.

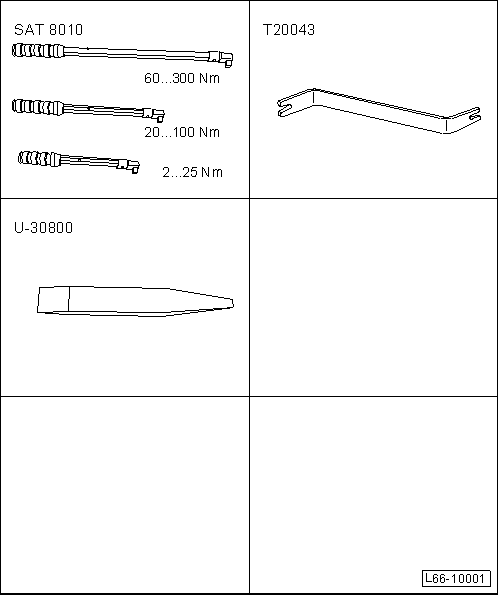

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Soltar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A (no es necesario extraerlo completamente de la fijación al tablero de instrumentos).
- Desmontar la pared divisoria superior.

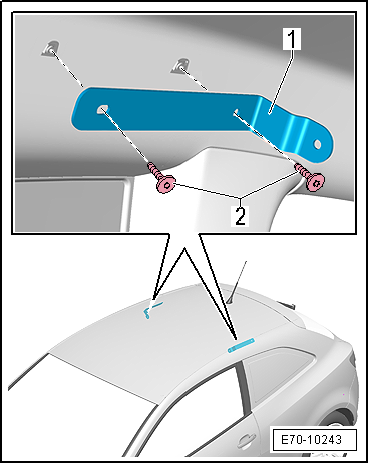

- Aflojar y retirar los tornillos -2- y desmontar los soportes -1-.
- Soltar los revestimientos superiores de los montantes B.
- Desmontar parcialmente los revestimientos superiores del montante C.
- Desmontar los parasoles.
- Desmontar el asidero.
Aviso
Los vehículos producidos a partir del 10/2014 solo montaran asideros en el techo cuando incluyan en su equipamiento techo panorámico y/o airbag de cabeza.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos

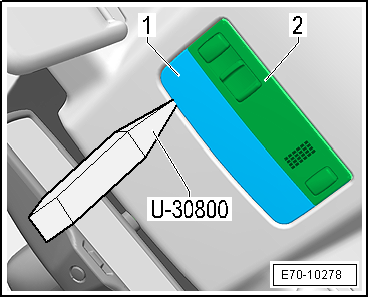

- Con la palanca -U 30800-, desprender el cristal de dispersión -1- de la luz interior -2-.

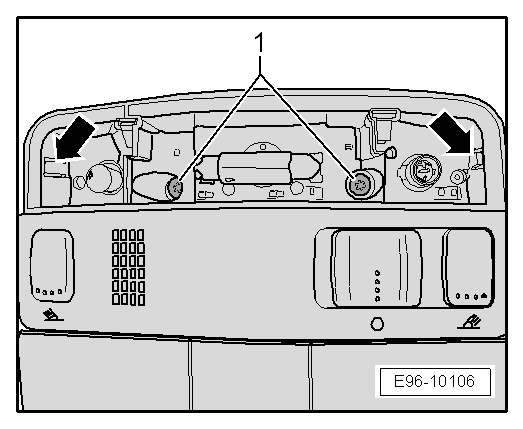

- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.

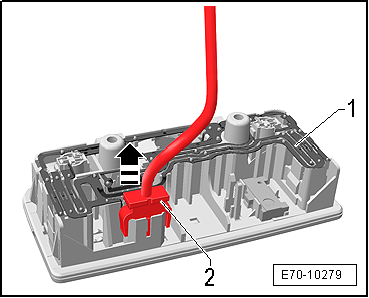

- Desacoplar el conector eléctrico -2- en el sentido de la -flecha- de la luz de cortesía -1-.
- Abrir el portón posterior.

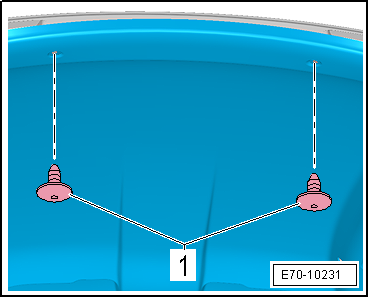

- Extraer con la palanca -T20043- los clips -1-.
- Dejar apoyado el revestimiento techo en los cabezales de los asientos.
Aviso
Si se necesita más espacio libre para trabajar, reclinar hacia atrás los asientos delanteros.
Fijar
La fijación se efectúa en el orden inverso, teniendo en cuenta lo siguiente:
- Montar los soportes -1- en la carrocería del vehículo.
- Instalar y fijar al par de apriete específico los tornillos -2- de sujección del soporte -1-.
Par de apriete 8 Nm.
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.

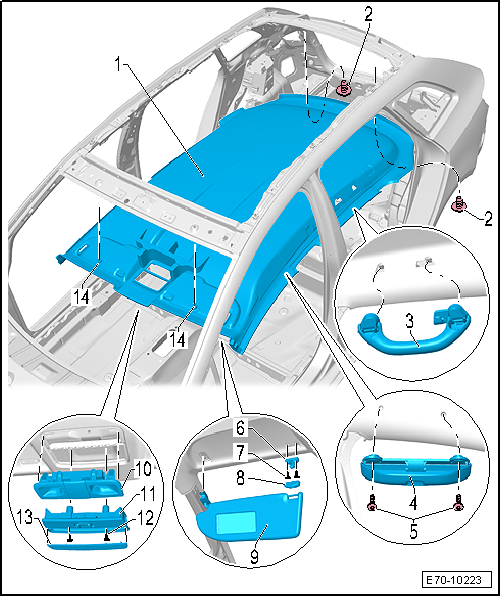

Revestimiento techo, modelo ST: cuadro general de montaje
1 - Revestimiento techo
- Desmontar y montar
- Soltar y fijar
2 - Grapas
- 2 unidades
- Posicionamiento y centraje del revestimiento techo, parte trasera
3 - Asidero
- 3 unidades
- Desmontar y montar
Aviso
Los vehículos producidos a partir del 10/2014 solo montaran asideros en el techo cuando incluyan en su equipamiento techo panorámico y/o airbag de cabeza.
4 - Portagafas
- Según versiones
5 - Tornillo
- 2 unidades
- Par de apriete 2,5 +- 0,2 Nm
6 - Fijación fija del parasol
- 2 unidades
7 - Tornillo
- 2 unidades
- Par de apriete 2 +- 0,2 Nm
8 - Caperuza
9 - Parasol
- 2 unidades
- Desmontar y montar
10 - Tapa sensor volumétrico
11 - Luz de cortesía
- Desmontar y montar
12 - Tornillo
- 2 unidades
- Par de apriete 2 +- 0,2 Nm
13 - Cristal de dispersión
14 - Grapas
- 2 unidades, pegadas en revestimiento techo
- Posicionamiento y centraje del revestimiento techo, parte delantera
