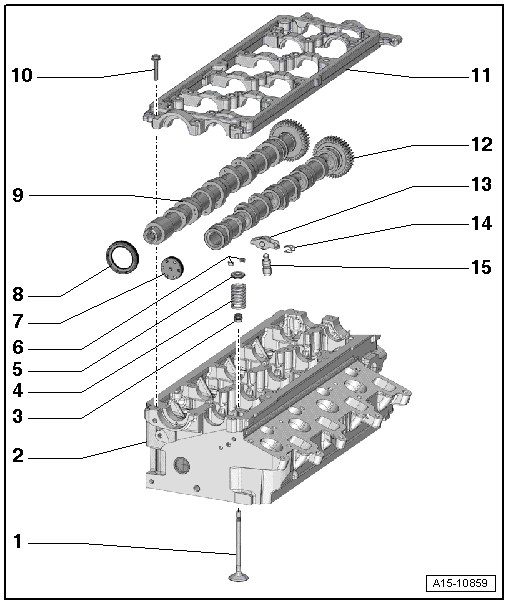

Seat Ibiza: Mando de válvulas: cuadro general de componentes

1 - Válvula

• No repasarlas, sólo está permitido asentarlas
• Marcar la posición de montaje
• Cotas de las válvulas
• Guías de válvula: comprobar

2 - Culata

3 - Sello del vástago de válvula

• Sustituir con la culata montada
• Sustituir con la culata desmontada

4 - Muelle de válvula

5 - Platillo de muelle de válvula

6 - Cono de válvula

7 - Tapón

• Sustituir

8 - Retén

• No aceitar ni engrasar adicionalmente el labio de estanqueidad del retén
• Antes del montaje limpiar los restos de aceite del muñón del árbol de levas con un trapo limpio
• Para el montaje, tapar la ranura en el cono del árbol de levas con cinta adhesiva convencional
• Desmontar y montar

9 - Árbol de levas de escape

• Desmontar y montar
• Medir el juego axial
• Medir el juego radial

10 - Tornillo

• Desenroscar respetando la secuencia indicada
• Par de apriete y secuencia de apriete

11 - Módulo portasombreretes

• Desmontar y montar
• Respetar el orden al desenroscar y apretar
• Sellar con sellante de silicona -D 176 501 A1-.

12 - Árbol de levas de admisión

• Desmontar y montar
• Medir el juego axial
• Medir el juego radial

13 - Balancín de rodillo

• Marcar la posición de montaje
• No confundir
• Comprobar que los cojinetes de rodillos giren suavemente
• Lubricar la superficie de deslizamiento

14 - Presilla de seguridad

• Para el elemento hidráulico de compensación

15 - Elemento hidráulico de compensación

• Verificar
• Marcar la posición de montaje
• Aceitar las superficies de deslizamiento antes del montaje

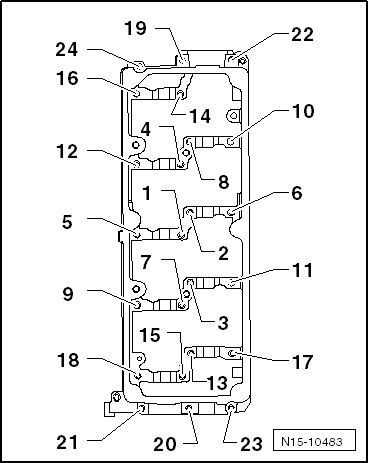

Módulo portacojinetes, par y orden de apriete

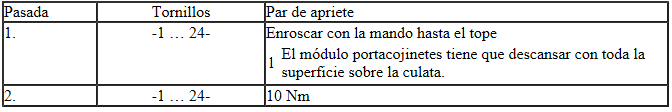

- Apretar los tornillos en 2 etapas siguiendo el orden indicado:
