Seat Ibiza: Luces y conmutadores interiores
Luces y conmutadores del tablero de instrumentos -E1-: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el mando del conmutador de luces a la posición "0".

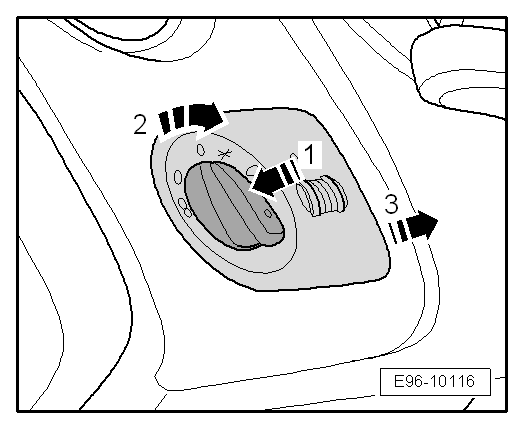

- Oprimir fuertemente el mando del conmutador de luces hacia dentro -flecha 1- y girarlo ligeramente a la derecha -flecha 2-.
- Mantener el mando giratorio en esta posición y extraer del tablero de instrumentos el conmutador de luces, tirando del mando giratorio -flecha 3-.
- Desbloquear los conectores y extraerlos.
Montar
- Acoplar el conector del conmutador de luces.
- Sujetar el conmutador de luces y oprimir fuertemente el mando hacia dentro -flecha 1- y girarlo ligeramente hacia la derecha -2-.
- Mantener el mando giratorio en esta posición y colocar el conmutador en el tablero de instrumentos -flecha 3-.
- Girar el mando a la posición "0", soltarlo y encastrar el conmutador.
Regulador de alcance de luces -E102- con regulador de alumbrado de conmutadores e instrumentos -E20-: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit reparación cables -VAS 1978B-
- Extractor plano 2,8 mm -VAS 1978/17-
Desmontar
- Desmontar el conmutador de luces.

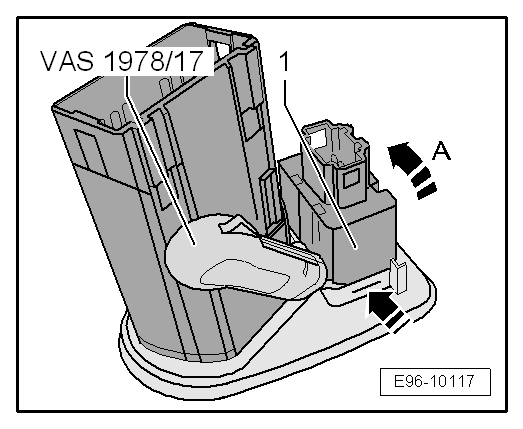

- Levantar la pestaña de fijación -flecha- con la ayuda del extractor plano 2,8 mm -VAS 1978/17-.
- Extraer el regulador -1- de la caja del conmutador de luces en el sentido de la -flecha A-
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Modulo de interruptores en consola central►10.2012: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Aviso
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- El modulo de interruptores de la consola central integra los siguientes componentes, segun versiones:
- Bloqueo de las puertas
- Desbloqueo de las puertas
- Conmutador intermitentes simultáneos de emergencia
- Botón de desconexión del ESP
- Botón SET (pulsador para indicador de incidencias en neumáticos)
- Pulsador de luneta térmica -E230-
- Regulación del asiento calefactable del conductor -E94-
- El testigo "AIRBAG OFF"
- Regulación del asiento calefactable del acompañante -E95-
- Tecla Aux
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

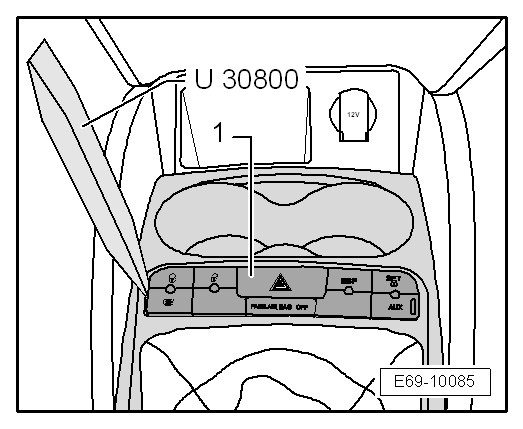

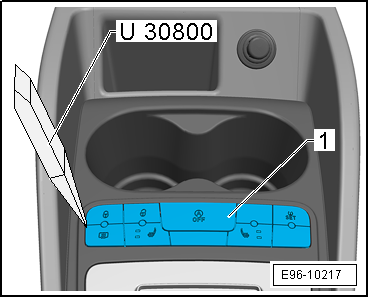

- Con la ayuda de la palanca -U 30800- extraer el modulo de interruptores -1-.
- Extraer el modulo de interruptores -1- de su ubicación y desconectar los conectores eléctricos.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso
Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con el → Equipo de diagnosis de vehículos. Una vez borradas las averías, consultar la memoria de averías nuevamente.
Modulo de interruptores en consola central 11.2012►: desmontar y montar
Aviso
El modulo de interruptores tiene diferentes variantes en su composición, dependiendo del acabado del vehículo
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Bloqueo de las puertas
- Desbloqueo de las puertas
- Pulsador de la función Start/Stop -E693- / Conmutador para selección de combustible (gasolina/gas) -E395-
- Pulsador del sistema de control de la presión de los neumáticos -E226-
- Pulsador de luneta térmica -E230-
- Regulación del asiento calefactable del conductor -E94-
- Regulación del asiento calefactable del acompañante -E95-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Con la ayuda de la palanca -U 30800- extraer el modulo de interruptores -1-.
- Extraer el modulo de interruptores -1- de su ubicación y desconectar los conectores eléctricos.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Modulo de interruptores Tecla de ASR/ESP -E256- / Pulsador de la ayuda de aparcamiento -E266- en tablero de instrumentos 11.2012►: desmontar y montar
Aviso
El modulo de interruptores tiene diferentes variantes en su composición, dependiendo del acabado del vehículo.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor -T10057-
Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

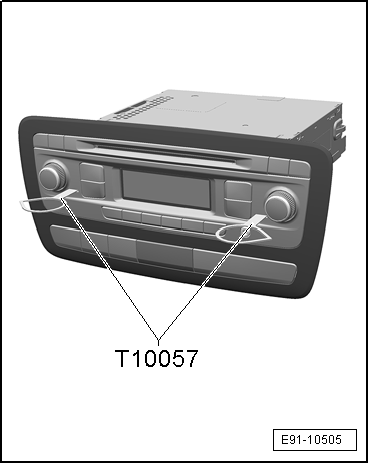

- Introducir dos extractores para radio -T10057- en los orificios previstos hasta que encastren.
Aviso
Para una mejor visualización, las ilustraciones son vistas por detrás.
- Extraer parcialmente la radio.

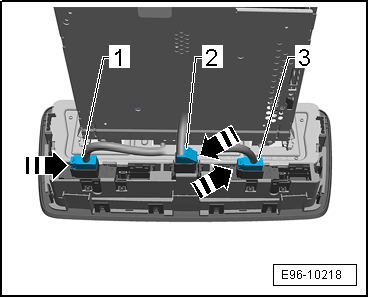

- Separar el conector eléctrico -3- para ello, presionar el bloqueo -flecha-.

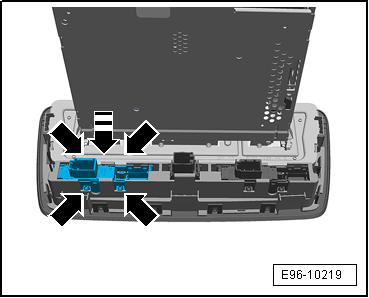

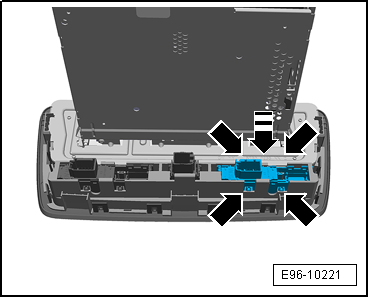

- Desbloquear cuidadosamente los ganchos de encastre -flechas- y sacar el modulo en dirección -flecha-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Modulo de interruptores Testigo de los intermitentes de emergencia -K6- en tablero de instrumentos 11.2012►: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor -T10057-
Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Introducir dos extractores para radio -T10057- en los orificios previstos hasta que encastren.
- Extraer parcialmente la radio.
- Separar el conector eléctrico -2- para ello, presionar el bloqueo -flecha-.

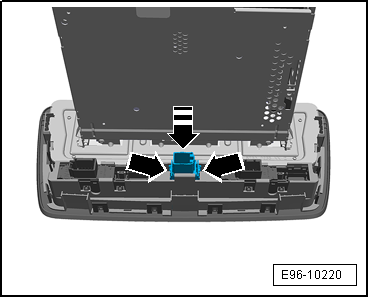

- Desbloquear cuidadosamente los ganchos de encastre -flechas- y sacar el modulo en dirección -flecha-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Modulo de interruptores Testigo de la desactivación del airbag del acompañante -K145- / Testigo del airbag del lado del acompañante -K286- en tablero de instrumentos 11.2012►: desmontar y montar
Aviso
El modulo de interruptores tiene diferentes variantes en su composición, dependiendo del acabado del vehículo.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor -T10057-
Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Introducir dos extractores para radio -T10057- en los orificios previstos hasta que encastren.
- Extraer parcialmente la radio.
- Separar el conector eléctrico -1- para ello, presionar el bloqueo -flecha-.
- Desbloquear cuidadosamente los ganchos de encastre -flechas- y sacar el modulo en dirección -flecha-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Conmutador de desactivación de airbag, lado del acompañante -E224-: desmontar y montar
¡ATENCIÓN!
Tenga en cuenta las medidas de seguridad al realizar trabajos en el airbag.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la guantera.

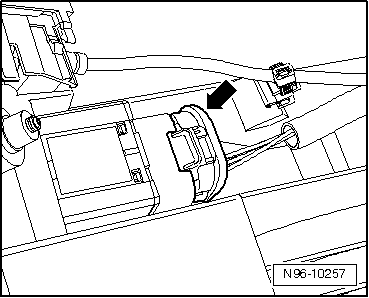

- Desacoplar el conector -flecha-.

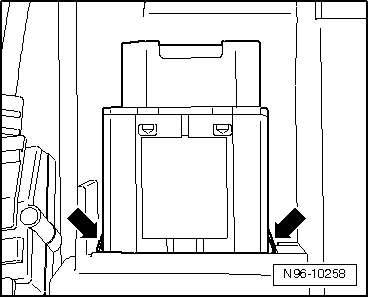

- Desbloquear las pestañas de retención -flechas- y extraer el conmutador de llave.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Toma de corriente de 12V: desmontar y montar
Para más información de diferentes tipos de tomas de corriente y encendedor ir a →Encendedor, toma de corriente de 12 voltios; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Extractor -T40148-
Toma de corriente o encendedor situada en consola central.

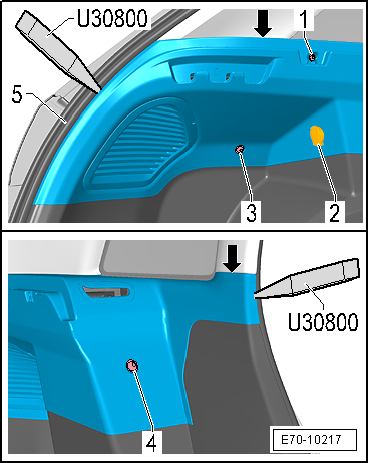

El Ibiza ST, tiene otra toma de corriente situada en el soporte bandeja maletero -2-.
Toma de corriente de 12V: desmontar
- Abrir la tapa de la toma de corriente -3-.

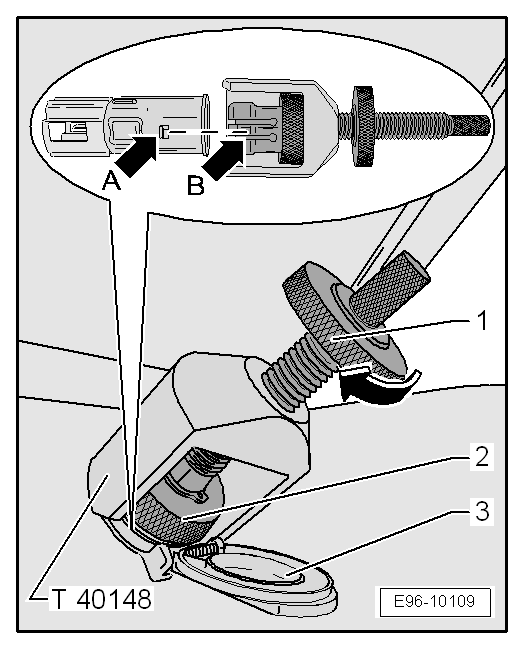

- Introducir el extractor -T40148- en la toma de corriente, teniendo en cuenta de alinear las grapas -flecha A- respecto a los orificios toma de corriente -fecha B-.
Aviso

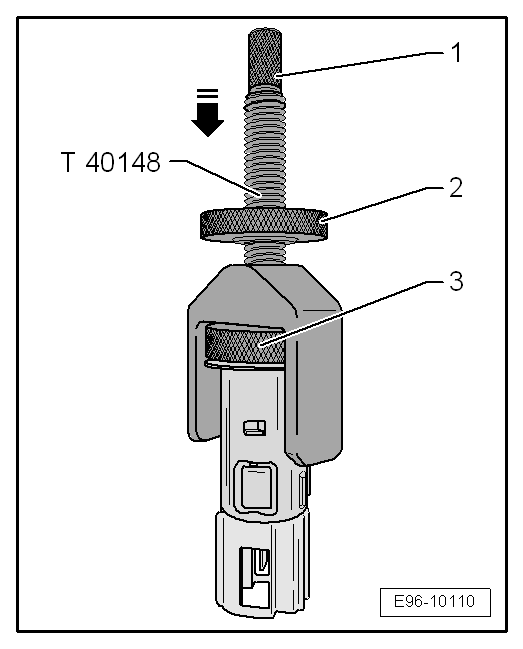

- Para asegurarse de que esta bien encajado el extractor -T40148-, girar hacia la derecha la rueda moldeada -2-, no debe girar.
- El adaptador -T40148/1- no debe estar sobre la tapa -3-.
- Girar la rueda moleteada -1- en el sentido de la -flecha- hasta extraer la toma de corriente.
- Desacoplar el conector de la toma de corriente.
- Desenroscar la rueda moleteada -2-.
- Empujar el espárrago -1- del extractor -T40148- hacia abajo en el sentido de la -flecha-.
- Girar hacia la izquierda la rueda moleteada -1- y desprender el extractor -T40148- de la toma de corriente.
Toma de corriente de 12V: montar
- Acoplar el conector de la toma de corriente.
- Introducir la toma de corriente en su alojamiento.
Conmutador de gasolina a GLP (gas licuado de petróleo) : desmontar y montar
Aviso
El conmutador de gasolina a GLP 11.2012 ►, esta ubicado en modulo de interruptores en consola central
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos.

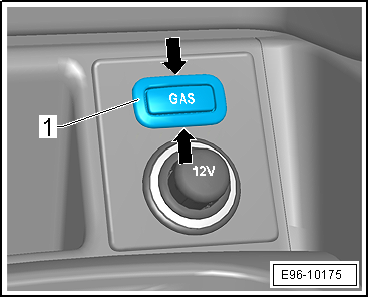

- Con la palanca -U 30800-, ejercer presión en las -flechas- para poder vencer la presión de las patas retenedoras del Conmutador para selección de combustible (gasolina/gas) -E395--1-.
- Extraer del alojamiento el Conmutador para selección de combustible (gasolina/gas) -E395--1- .

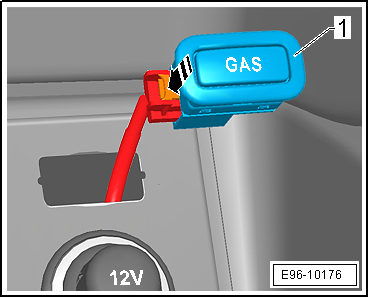

- Presionar la pata de retención del conector en dirección -flecha-, desenclipsarlo del Conmutador para selección de combustible (gasolina/gas) -E395--1 -.
Montar
El montaje se efectúa en orden inverso.
