Seat Ibiza: Localización de averías
Los sistemas de comunicación van equipados con su propio sistema de autodiagnosis.
Para la localización de averías hay que utilizar la función "Localización guiada de averías" del sistema de información, medición y diagnosis de vehículos -VAS -.
Si se emborna nuevamente la batería, habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, etc.) siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.
Descripción general

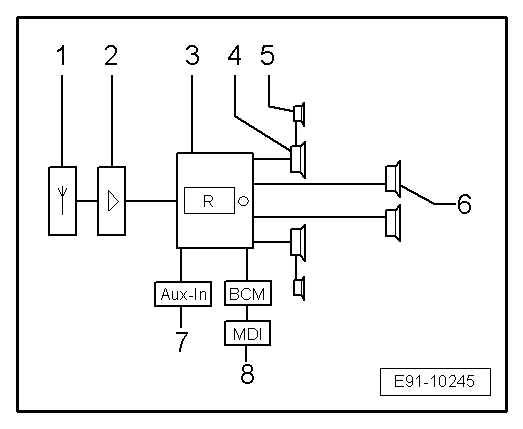

El equipo -3- de Radio Generación III"Car Stereo MP3" consta de un aparato de radio con CD/ MP3, y con un equipamiento de altavoces parametrizados.
El equipo de radio tiene 4 x 20 vatios de potencia de salida.
Los altavoces están situados en las puertas delanteras y traseras segun el vehículo sea de 2 o 4 puertas, y en la parte superior de los montantes "A" monta otros dos, en ambos lados del vehículo.
- Antenas -1- con las variantes para los radios Low: AM/FM, AM/FM+GSM, y AM/FM+GSM+GPS.
- Amplificador en el soporte -2- de la antena, con varilla rosca antirrobo.
- Altavoz -Woofer- en cada una de las puertas delanteras-4- de 168 mm de Ø.
- Altavoz -Full-Range- en cada una de las puertas traseras o en el panel en los vehículos de dos puertas-6- de 168 mm de Ø.
- Altavoz -Tweeter- en cada uno de los montantes "A"-5- de 25 mm de Ø.
- Conector de entrada de audio -7-, si va equipado con MDI no lo monta.
- MDI -8- interface para los puertos USB / I-pod, conectado al Can-Konfort.

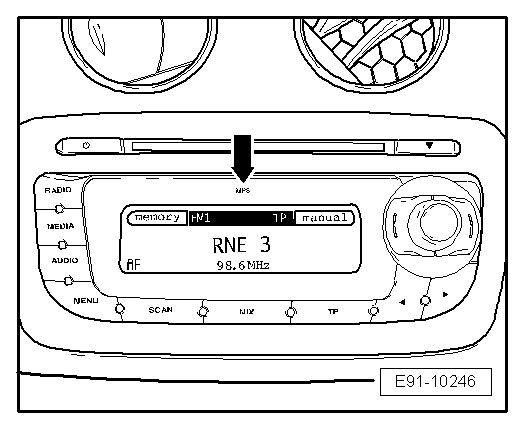

La serigrafía en la carátula de la radio, nos indica que puede leer MP3 -flecha-
Reparación de cables de antena.
Reparación de cables de CAN-bus.
Aviso
- No se pueden reproducir discos compactos de música con un radio de 8 cm (Mini -CD).
- ¡Si se introduce un disco compacto de música de 8 cm (Mini - CD) en el lector de CD, no podrá volverse a extraer!

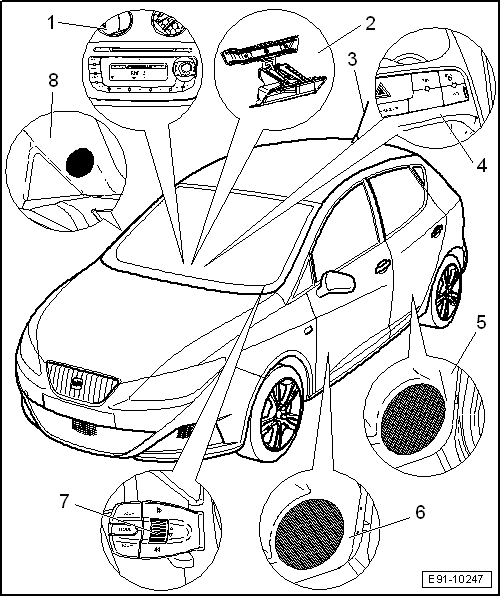

Cuadro general de los equipos de radio
1 - Radio -R-
- Montado en el tablero central
- Desmontar y montar
2 - Unidad de control multimedia -J650-
- Instalado en el túnel de la consola central, debajo de los mandos de la calefacción.
- Desmontar y montar
3 - Antena con amplificador -R11-
- Antena de varilla roscada, sola o en combinación con el equipo de teléfono o navegación, montada en el techo
- Desmontar y montar
4 - Conector para fuentes audio externas -R199-
Instalado en la consola central, en el módulo de interruptores.
- Desmontar y montar
5 - Altavoz de graves tras. der. -R15- y Altavoz de graves tras. izq. -R17-
- En la parte inferior del panel o del guarnecido de la puerta trasera
- Desmontar y montar
6 - Altavoz de graves del. izq. -R21- y Altavoz de graves del. der -R23-
- En la parte inferior del panel o del guarnecido de la puerta delantera
- Desmontar y montar
7 - Unidad de control del volante multifunción -J453-
- Instalado en la carcasa inferior de la columna de dirección
- Desmontar y montar
8 - Altavoz de agudos del. izq. -R20- y Altavoz de agudos del. der. -R22-
- En la parte superior del montante "A"
- Desmontar y montar
