Seat Ibiza: Conectores en el sistema de radio Car Stereo MP3

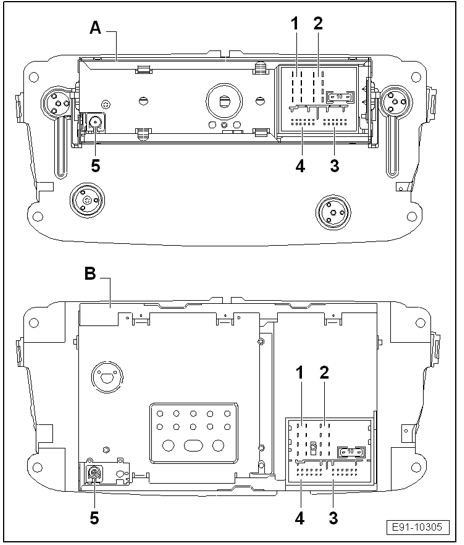

Se monta dos radios de distinto proveedor, con igual características técnicas, con distinta dimensión de la caja.

-A-: tamaño un DIN; TECHNISAT

-B-: tamaño dos DIN; BLAUPUNKT

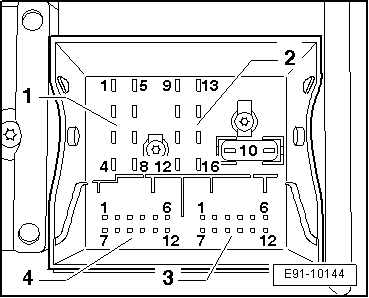

1 - Conector múltiple 1, 8 contactos, para las salidas de los altavoces

• Asignación de contactos

2 - Conector múltiple 2, 8 contactos, de la alimentación de corriente, del bus CAN y de la desconexión automática del volumen (teléfono)

• Asignación de contactos

3 - Conector múltiple 3, 12 contactos, de la entrada de señal del teléfono

• Asignación de contactos

4 - Conector múltiple 4, 12 contactos, entrada de las señales de audio MDI

• Asignación de contactos

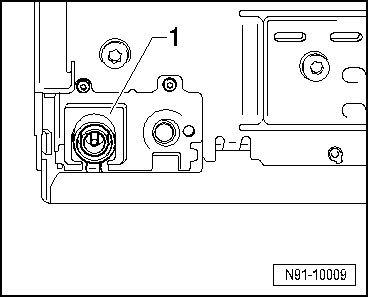

5 - Conector 5, conexión de la antena

• Conector del cable de antena
• Asignación de contactos

Conector múltiple 1, 8 contactos, para las salidas de los altavoces

1 - Altavoz trasero derecho, positivo

2 - Altavoz delantero derecho, positivo

3 - Altavoz delantero izquierdo, positivo

4 - Altavoz trasero izquierdo, positivo

5 - Altavoz trasero derecho, negativo

6 - Altavoz delantero derecho, negativo

7 - Altavoz delantero izquierdo, negativo

8 - Altavoz trasero izquierdo, negativo

Conector múltiple 2, 8 contactos, de la alimentación de corriente, del bus CAN y de la desconexión automática del volumen (teléfono)

9 - Bus CAN High

10 - Bus CAN Low

12 - Polo negativo, borne 31

15 - Polo positivo, borne 30

Conector múltiple 3, 12 contactos, de la entrada de señal del teléfono

5 - Entrada de señal BF de telefonía, izquierda negativo

6 - Entrada de señal BF de telefonía, derecha negativo

10 - Señal de teléfono mute

11 - Entrada de señal BF de telefonía, izquierda positivo

12 - Entrada de señal BF de telefonía, derecha positivo

Conector múltiple 4, 12 contactos, del control del cambiador de CD y de las señales de entrada de audio de CD

1 - Entrada Aux-in izquierda

2 - Aux-in negativo

7 - Entrada Aux-in derecha

Conector 5, conexión de la antena

1 - Conexión transparente para la señal de entrada de antena de FM y AM.

Componentes: adaptar la radio

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

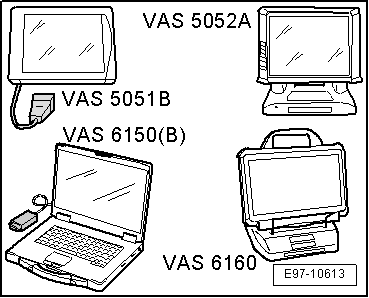

• Sistema de información, medición y diagnóstico de vehículos - VAS -

• Palanca -U-30800-

Conectar el sistema de información, medición y diagnóstico de vehículos -VAS- :

- Accionar el freno de mano.

- En los vehículos con cambio automático, poner la palanca selectora en la posición "P" o "N".

- En los vehículos con cambio manual, poner la palanca de cambio en punto muerto.

- Estando el encendido desconectado, conectar al conector de diagnosis -flecha- del vehículo el sistema de información, medición y diagnóstico de vehículos -VAS-.

Una vez consultadas todas las unidades de control:

- Pulsar el botón "Ir a".

- Seleccionar "Selección de componentes y funciones".

- Seleccionar "Carrocería".

- Seleccionar "Sistema eléctrico".

- Seleccionar "Sistemas autodiagnosticables 01".

- Seleccionar "Equipo de radio".

- Seleccionar "Funciones de radio".
