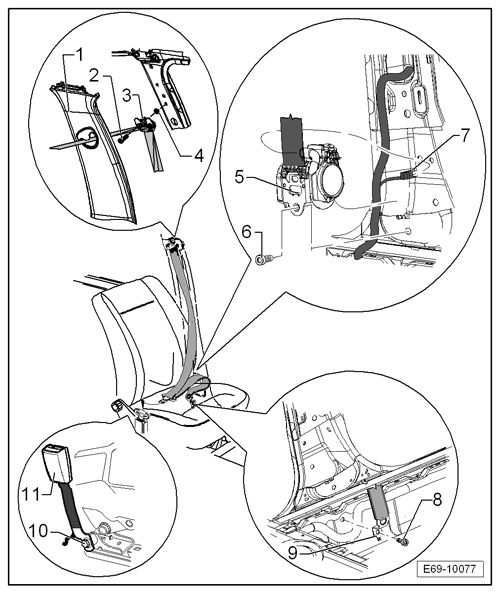

Seat Ibiza: Cinturón de seguridad anterior con pretensor modelo 5 puertas y ST: cuadro general de montaje
1 - Revestimiento del montante B
- Desmontar y montar
2 - Tornillo
- 40 + 8-4 Nm
3 - Herraje de reenvío
4 - Casquillo / Arandela
- ►05/2013 Casquillo
- 06/2013► Arandela
5 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
6 - Tornillo
- 40 + 8- 4 Nm
7 - Conector
8 - Tornillo
- 40 + 8- 4 Nm
9 - Herraje anterior
- Desmontar y montar
10 - Tornillo
- 40 + 8-4 Nm
11 - Cierre del cinturón anterior
- Desmontar y montar
Cinturón de seguridad anterior con pretensor, modelo 5 puertas y ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
¡Atención!
Antes de realizar trabajos en el sistema eléctrico se debe desembornar el cable de masa de la batería.
Antes de realizar trabajos de separación, enderezado y desabollado de la carrocería se deben desmontar las unidades de los pretensores de los cinturones.
- Desmontar el revestimiento del montante B.
- Desmontar la moldura de talonera.
- Desmontar el herraje anterior.
- Soltar la conexión del automático del cinturón -7-.
- Extraer el tornillo -2- del herraje de reenvío -3-.
- Extraer el tornillo -6- y retirar el automático del cinturón -5-.
- Desmontar el herraje anterior.
¡PELIGRO!
Tener especial atención al depositar el conjunto del cinturón en un lugar/recipiente adecuado para material pirotécnico. El lugar/recipiente debe estar libre de suciedad, grasas, aceites, etc. y si éste no está cerrado el elemento pirotécnico debe estar bajo vigilancia.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Tener en cuenta, la comprobación de los cinturones de seguridad.
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas del vehículo.
¡PELIGRO!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso
- Al embornar nuevamente la batería hay que activar el equipamiento del vehículo (radio / sistema de radio y navegación, reloj, elevalunas eléctricos) según.

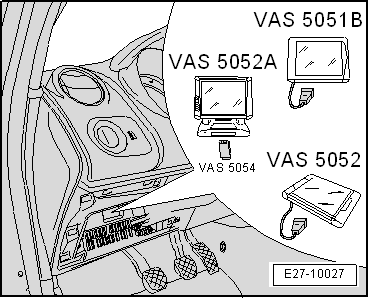

- Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con lacentral de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
Herraje anterior, modelo 5 puertas y ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar

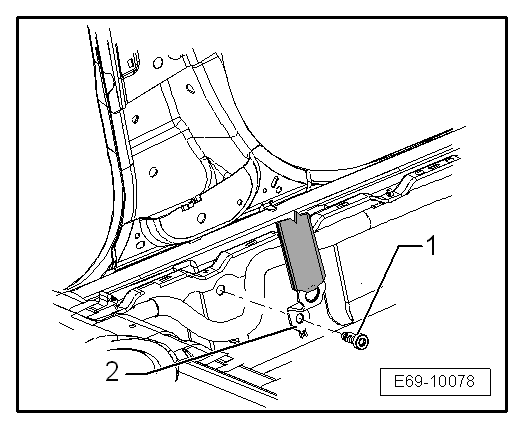

- Apartar hacia un lado la alfombra y extraer el tornillo -1-.
- Retirar el herraje -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 40 + 8- 4 Nm.
Aviso
- Sustituir el tornillo de sujección del herraje anterior, siempre que se desmonte, ya que se trata de un tornillo microencapsulado.
- Limpiar la rosca de la tuerca correspondiente, antes de montar el tornillo nuevo.
