Seat Ibiza: Juntas de las puertas anteriores
Junta de la puerta anterior: cuadro general de montaje
Aviso
- En el montaje en serie se les aplica una pasta de sellado a las juntas interiores de la puerta, se encastran en la pestaña y seguidamente se les pasa el rodillo de presión.
- Al desmontar la junta, la pasta de sellado se extiende en el interior de la misma y los flancos se abren ligeramente. Al volver a montar la junta, la estanqueidad y el asiento correcto de la misma no quedan garantizados.
- Por este motivo se sustituirán todas las juntas desmontadas por otras "montadas a golpe de martillo".
- En las juntas que están desmontadas parcialmente se comprimirán los bordes antes de montarlas.

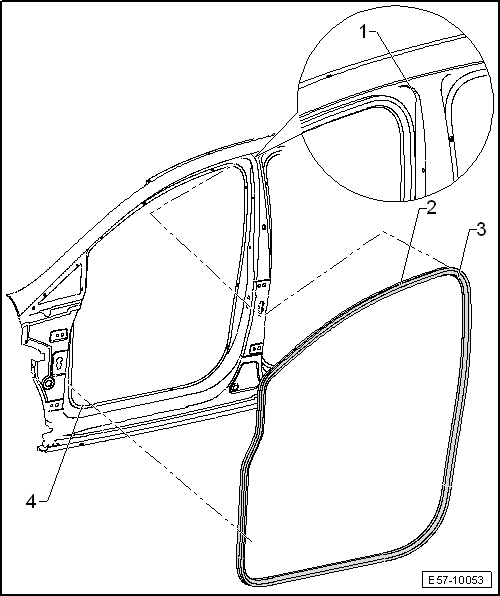

1 - Angulo de referencia de montaje
2 - Junta de puerta anterior
3 - Punto de color
- Punto de color rojo para el lado izquierdo
- Punto de color azul para el lado derecho
Junta de puerta anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas corresponden únicamente a la junta exterior de la puerta izquierda. Las operaciones correspondientes a la junta del lado derecho son semejantes.
- Abrir la puerta anterior.
- Desmontar el revestimiento superior del montante A.

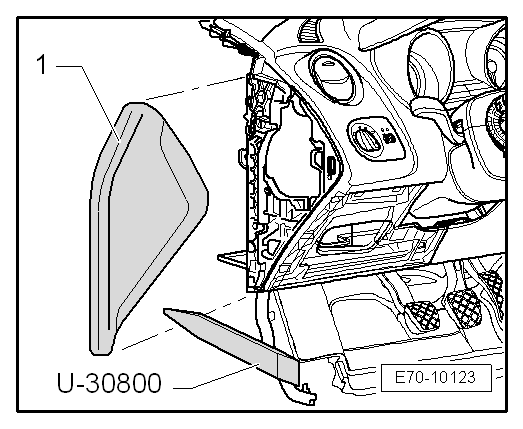

- Desencajar la cubierta lateral izquierda -1- del tablero de instrumentos utilizando la palanca -U 30800-.
Continúa solo para el modelo 3 puertas
- Desmontar el revestimiento superior del montante B.
- Separar parcialmente el revestimiento lateral lo suficiente para poder luego extraer la junta de puerta anterior.
Continúa solo para el modelo 5 puertas
- Separar parcialmente el revestimiento del montante B.
Continúa para todos los modelos
- Solo para el lado izquierdo, desmontar la palanca de accionamiento del capo.
Separar parcialmente la moldura de talonera lo suficiente para poder luego extraer la junta de puerta anterior:
- Vehículo 5 puertas.
- Vehículo 3 puertas.
¡Atención!
No deteriorar el revestimiento del techo en la zona de unión de la junta.
- Extraer la junta de puerta -2- de la brida de la carrocería.-4-.
Montar
- Para montar la junta interior hay que empezar por el radio superior -1- del hueco de la puerta.
La bisectriz del ángulo -1- debe coincidir con el punto de color marcado en las juntas -3-:
- Punto de color rojo para el lado izquierdo
- Punto de color azul para el lado derecho
Continuar con el montaje siguiendo el orden inverso al proceso de desmontaje.
