Seat Ibiza: Esquema de conexiones de tubos flexibles de líquido refrigerante

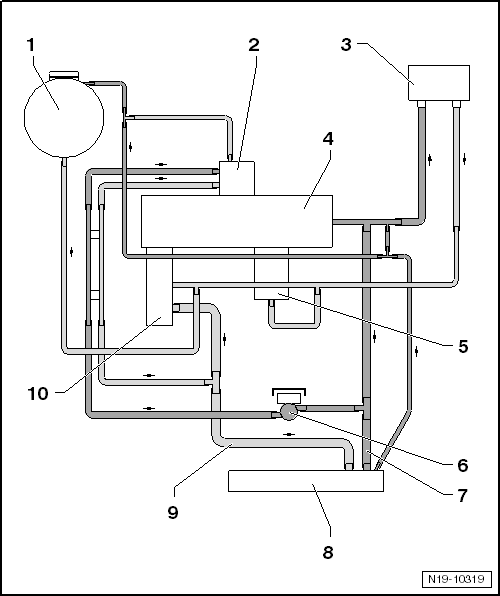

Esquema de conexión de tubos flexibles de líquido refrigerante (vehículos con termostato, Ibiza, Toledo 2013)

1 - Depósito de expansión

2 - Radiador

• Para recirculación de gases de escape

3 - Intercambiador de calor para la calefacción

4 - Culata/bloque motor

5 - Radiador de aceite del motor

6 - Bomba 2 de recirculación del líquido refrigerante -V178-

• Desmontar y montar

7 - Tubo flexible superior de líquido refrigerante

8 - Radiador

• Desmontar y montar.
• Tras su sustitución, cambiar el líquido refrigerante

9 - Tubo flexible inferior de líquido refrigerante

10 - Bomba de líquido refrigerante

• Desmontar y montar
• Tras su sustitución, cambiar el líquido refrigerante

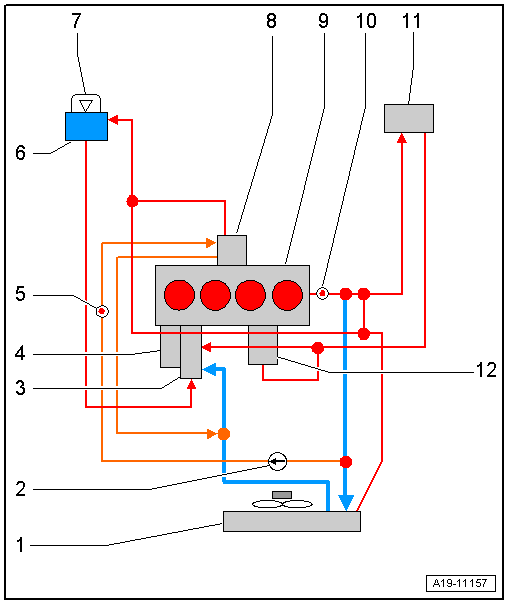

Esquema de conexión de tubos flexibles de líquido refrigerante (vehículos con válvula 4/2, Ibiza, Toledo 2013)

1 - Radiador para líquido refrigerante

• Desmontar y montar
• Tras su sustitución, cambiar el líquido refrigerante

2 - Bomba 2 de recirculación de líquido refrigerante -V178-

3 - Termostato de líquido refrigerante

• (Vehículos con válvula de 4 vías, Ibiza, Toledo 2013)

4 - Bomba de líquido refrigerante

5 - Sensor de temperatura del líquido refrigerante a la salida del radiador -G83-

6 - Depósito de expansión del líquido refrigerante

7 - Tapa de cierre

8 - Radiador para recirculación de gases de escape

• Tras su sustitución, cambiar el líquido refrigerante
• Comprobar la estanqueidad del radiador para recirculación de gases de escape

9 - Culata/bloque motor

• Tras su sustitución, cambiar el líquido refrigerante

10 - Sensor de temperatura del líquido refrigerante -G62-

11 - Intercambiador de calor para la calefacción

• Tras su sustitución, cambiar el líquido refrigerante

12 - Radiador de aceite del motor

• Tras su sustitución, cambiar el líquido refrigerante

Sistema de refrigeración: verificar estanqueidad

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

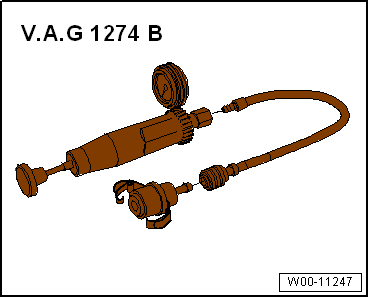

• Verificador refrigeración -VAG 1274B-

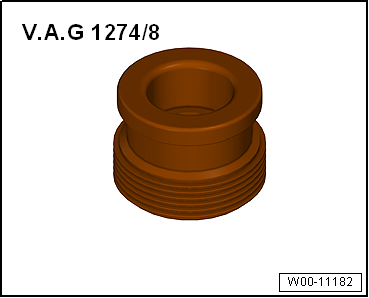

• Adaptador -VAG 1274/8-

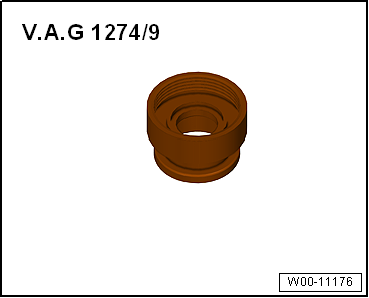

• Adaptador -VAG 1274/9-

Condición de prueba

• Motor a temperatura de servicio.

Proceso de verificación

¡ATENCIÓN!

Al abrir el depósito de expansión puede salir vapor o líquido refrigerante muy caliente; cubrir el tapón con un trapo y abrirlo cuidadosamente.

- Abrir el tapón del depósito de expansión del líquido refrigerante.

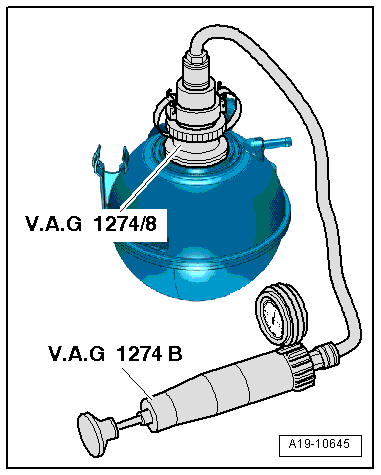

- Colocar el verificador refrigeración -VAG 1274B- con adaptador -VAG 1274/8- sobre el depósito de expansión.

- Generar una sobrepresión de aprox. 1,0 bar con la bomba manual del comprobador.

- Si la presión disminuye, localizar la fuga y subsanar la avería.

Comprobar la válvula de descarga del tapón

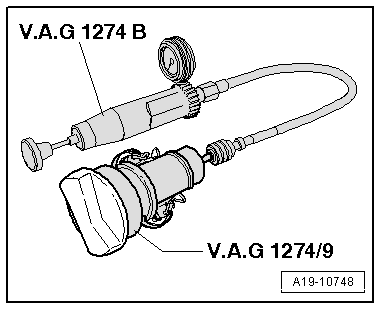

- Colocar el verificador refrigeración -VAG 1274B- con adaptador -VAG 1274/9- sobre el tapón.

- Generar presión con la bomba manual del comprobador de sistemas de refrigeración.

• A una presión de 1,4 a 1,6 bares, se debe abrir la válvula de sobrepresión.

- Si la válvula de descarga no se abre de la forma indicada hay que sustituir el tapón.
