Seat Ibiza: Intercooler: desmontar y montar
Intercooler: desmontar y montar, Ibiza, Toledo 2013
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

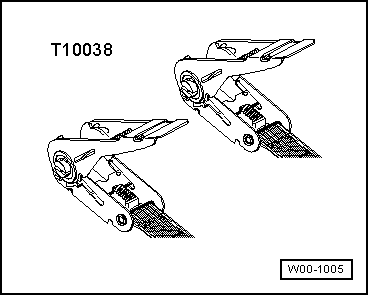

- Útil de sujeción -T10038-
- Centrador guía -T20070-
- Llave dinamométrica -VAG 1331-
- Alicates para abrazaderas de fleje elástico -VAS 6499-
Desmontar
- Desmontar la cubierta del motor.
¡ATENCIÓN!
El circuito de agente frigorífico del climatizador no debe abrirse.
Para evitar daños en el compresor del climatizador y en los conductos/tubos flexibles del agente frigorífico, se debe evitar estirar excesivamente, doblar o flexionar los conductos y tubos flexibles.
Aviso
Para desmontar el intercooler no es necesario vaciar el líquido refrigerante ni separar los tubos flexibles del radiador superior e inferior.
- Desmontar el protector de bajos.

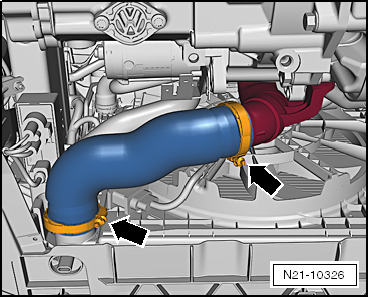

- Desmontar el tubo flexible de unión lado "caliente", soltando para ello las abrazaderas -flechas-.

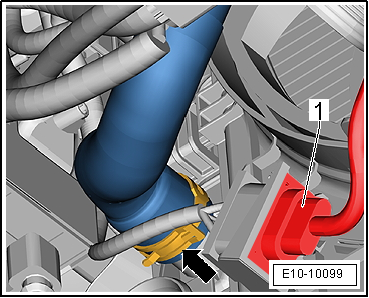

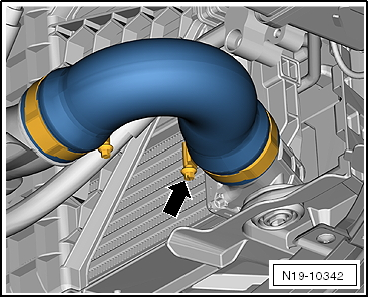

- Separar el tubo flexible de unión lado "frío" del intercooler, para ello aflojar la abrazadera -flecha-.
- Desacoplar el conector -1- del ventilador del radiador -V7-.
Aviso
Ignorar la posición -flecha-.
- Colocar la chapa portacierre en posición de servicio.

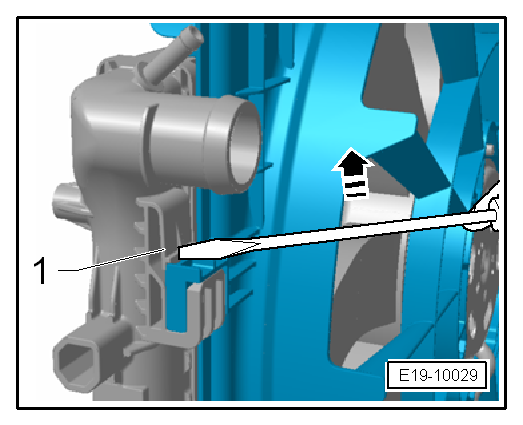

- Para separar el canalizador de aire del radiador presionar los elementos de bloqueo superiores -1- de ambos lados y extraer hacia arriba el canalizador -flecha-.

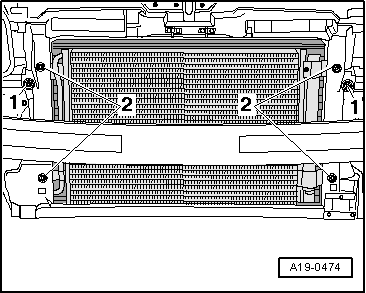

- Desenroscar los tornillos -1- que fijan el radiador a la chapa portacierre.
Aviso
Ignorar la posición -2-.

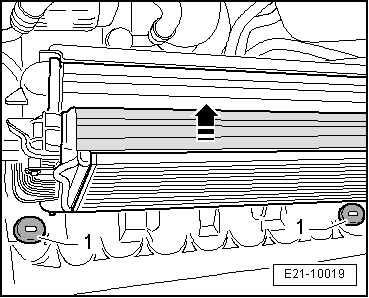

- Levantar y desplazar en sentido de la -flecha- el conjunto radiador/condensador/intercooler, para desacoplarlo de sus fijaciones -1- separarlo de la chapa portacierre.
Aviso
Para evitar daños en el condensador y las tuberías/manguitos de agente frigorífico se debe tener cuidado de no doblar, torcer o estirar excesivamente las tuberías/manguitos.

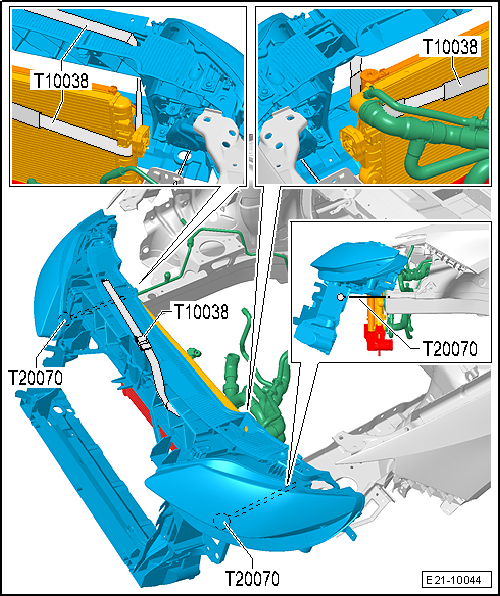

- Fijar el conjunto radiador/intercooler/condensador a la chapa portacierre con el útil de sujeción -T10038- tal y como se indica en la figura.
- Desacoplar el intercooler -1- del radiador, actuando sobre los elementos de bloqueo con ayuda de una herramienta apropiada.
- Desplazar el intercooler -1- hacia la derecha y separarlo del radiador -2-.
- Retirar el intercooler.
Montar
¡ATENCIÓN!
Asegurar que los elementos de bloqueo del radiador al intercooler se hayan acoplado correctamente.
- Montar el intercooler, conjunto radiador líquido refrigerante por la parte inferior.
- Colocar los 2 pivotes centradores del intercooler en sus ubicaciones en el portacierre -1-.
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Aviso
Asegurar todas las uniones de tubos flexibles con abrazaderas de serie
- Colocar la chapa portacierre.
