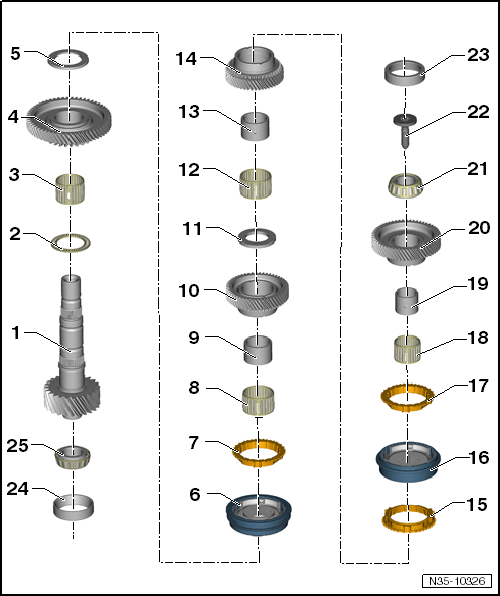

1 - Árbol secundario 2
2 - Cojinete axial de agujas
3 - Cojinete de agujas
4 - Piñón de la marcha atrás
5 - Arandela
6 - Desplazable y cuerpo del sincronizador de la 6 marcha
- Desarmar y ensamblar
7 - Anillo sincronizador
8 - Cojinete de agujas
9 - Manguito para el cojinete de agujas
10 - Piñón móvil de la 6ª marcha
11 - Arandela
Aviso
Para poder ajustar el árbol secundario se ensambla el árbol hasta esta arandela.
12 - Cojinete de agujas
13 - Manguito para el cojinete de agujas
14 - Piñón móvil de la 7ª marcha
15 - Anillo sincronizador
16 - Desplazable y cuerpo del sincronizador de la 5ª y 7ª marcha
- Desarmar y ensamblar
17 - Anillo sincronizador
18 - Cojinete de agujas
19 - Manguito para el cojinete de agujas
20 - Piñón móvil de la 5ª marcha
21 - Cojinete
Aviso
Sustituir siempre conjuntamente los cojinetes de un mismo árbol.
22 - Tornillo
- Desmontar
- Montar
- Sustituir siempre tras el desmontaje
- 60 Nm, reapretar 90º más.
23 - Semicojinete
- Desmontar y montar
Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
24 - Semicojinete
- Desmontar y montar
Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
25 - Cojinete
- Desencajar
- Encajar
Aviso
Sustituir siempre conjuntamente los cojinetes de un mismo árbol.
