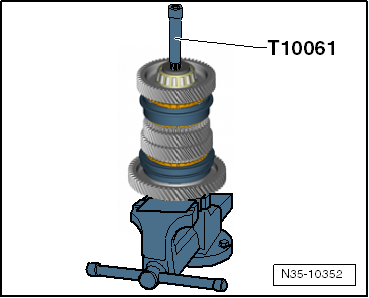

- Colocar las mordazas en el tornillo de banco y fijar el árbol secundario.
- Soltar el tornillo con el vaso -T10061- y desmontarlo.
También se puede utilizar el vaso -T10035-.
Sustituir el tornillo siempre que se desmonte.
Aviso
Para que el árbol no se caiga hacia abajo al encajarlo, colocar medios adecuados debajo de la prensa. También se puede sujetar el árbol con la mano.

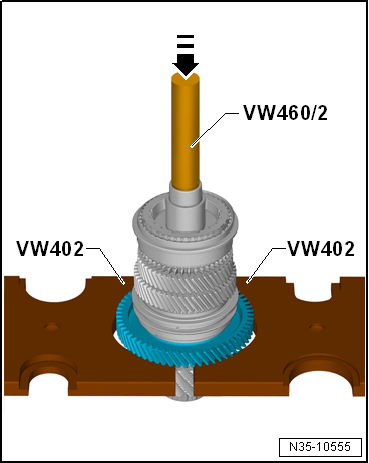

- Desencajar del árbol secundario el iñón móvil de la 5ª marcha con los cojinetes.
- Extraer el cojinete de agujas.
El manguito del cojinete de agujas se desencaja en siguiente paso.

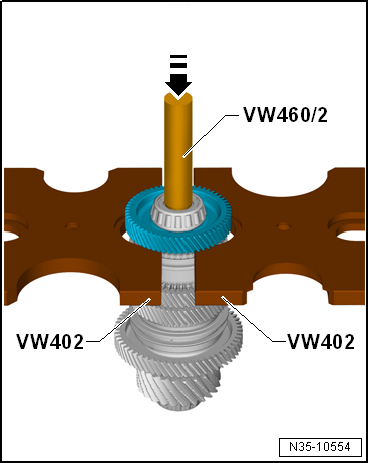

- Desencajar el árbol secundario por completo.
Aviso
Las siguientes operaciones sólo se deberán realizar si se van a sustituir los cojinetes.
Desencajar el cojinete del árbol secundario 2

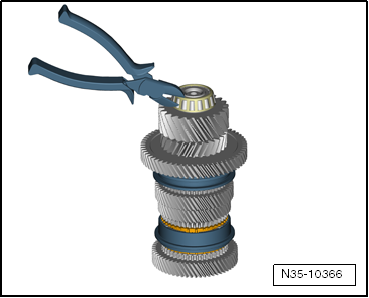

- Romper primero la jaula del cojinete.
Aviso
Para que el árbol no se caiga hacia abajo al encajarlo, colocar medios adecuados debajo de la prensa. También se puede sujetar el árbol con la mano.

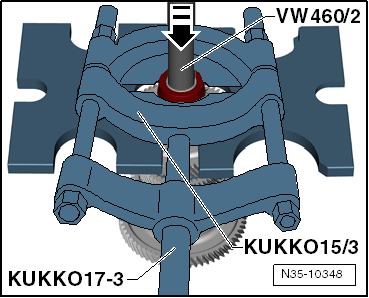

- Desencajar el anillo interior del cojinete.

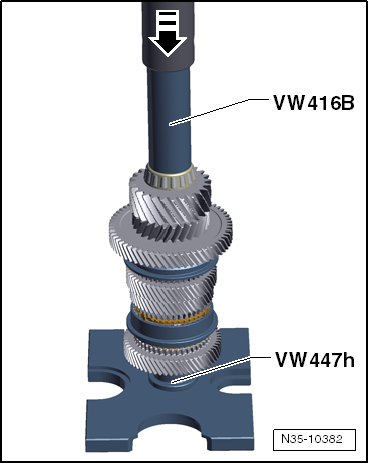

Encajar el cojinete del árbol secundario 2
- Armar el árbol secundario 2.
