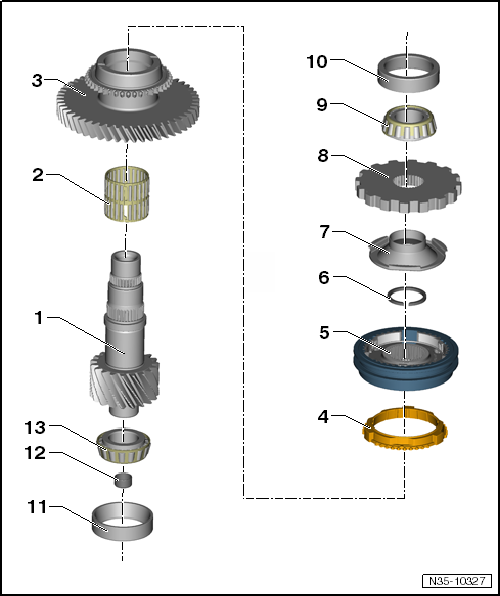

1 - Árbol secundario 3
2 - Cojinete de agujas
3 - Piñón móvil de la marcha atrás
4 - Anillo sincronizador
5 - Conjunto de desplazable y cuerpo del sincronizador de la marcha atrás
- Desarmar y ensamblar
6 - Anillo de seguridad
7 - Anillo tope
8 - Rueda del bloqueo de aparcamiento
- El lado liso apunta hacia el extremo del árbol, el lado "abombado" hacia el piñón móvil de la marcha atrás
9 - Cojinete
10 - Semicojinete
- Desmontar y montar
l Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
11 - Semicojinete
- Desmontar y montar
Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
12 - Manguito
- No se tiene que desmontar necesariamente
- Desprender con un destornillador
- Encajar con la mano hasta el tope utilizando un perno de retención -T10043-
13 - Cojinete
- Desencajar
- Encajar
