Seat Ibiza: Franquicias, parte posterior

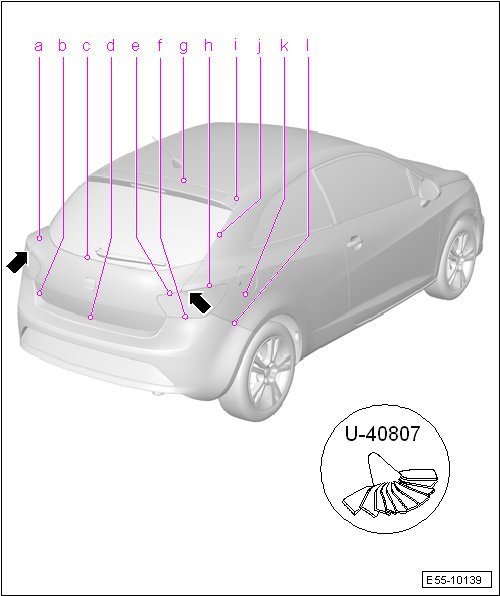

Franquicias de la parte posterior, modelo 3 puertas
a - Cota entre panel lateral y portón
- 3,5 +- 0,5 mm
b - Cota entre paragolpes y portón
- 3,7 +- 0,5 mm
c - Cota entre luneta y portón
- 2,5 +- 1 mm
d - Cota entre paragolpes y portón
- 5 +- 0,5 mm
e - Cota entre piloto y portón
- 4,5 +- 0,7 mm
f - Cota entre piloto y paragolpes
- 1 +- 0,8 mm
g - Cota entre techo y spoiler del portón
- 4,5 +- 0,7 mm
h - Cota entre piloto y panel lateral
- 2 +- 0,7 mm
i - Cota entre spoiler del portón y panel lateral
- 3,5 mm
j - Cota entre panel lateral y luneta
- 3,5 mm
k - Cota entre portezuela de carga de combustible y panel lateral
- 2 +- 0,5 mm
l - Cota entre paragolpes y panel lateral
- 0,2 +- 0,2 mm

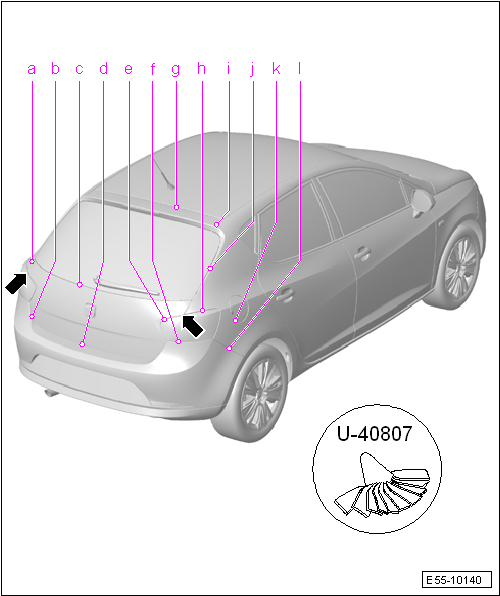

Franquicias de la parte posterior, modelo 5 puertas
a - Cota entre panel lateral y portón
- 2,5 mm
b - Cota entre paragolpes y portón
- 3,5 mm
c - Cota entre luneta y portón
- 2,5 mm
d - Cota entre paragolpes y portón
- 5 +- 0,5 mm
e - Cota entre piloto y portón
- 4,5 mm
f - Cota entre piloto y paragolpes
- 1,8 +- 0,7 mm
g - Cota entre techo y spoiler del portón
- 4,5 +- 0,7 mm
h - Cota entre piloto y portón
- 2 +- 0,7 mm
i - Cota entre spoiler del portón y panel lateral
- 2,5 mm
j - Cota entre panel lateral y portón
- 3,5 +- 0,5 mm
k - Cota entre portezuela de carga de combustible y panel lateral
- 2 +- 0,2 mm
l - Cota entre paragolpes y panel lateral
- 0,3 +- 0,5 mm

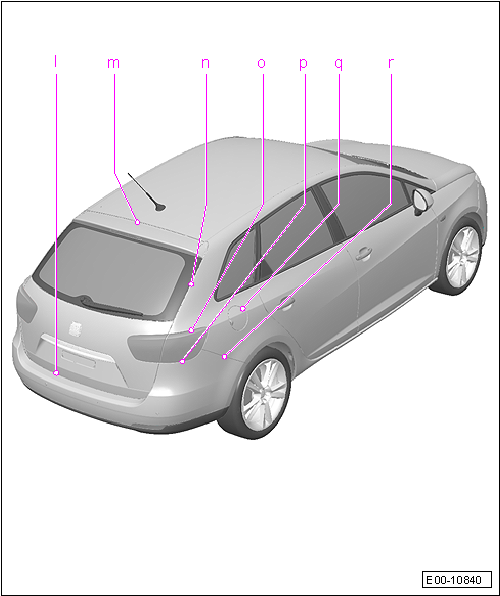

Franquicias de la parte posterior, Ibiza ST
l - Cota entre paragolpes y portón
- 5 +- 0.5 mm
m - Cota entre portón y techo
- 4,5 +- 0.5 mm
n - Cota entre panel lateral y portón
- 3,5 +- 0.5 mm
o - Cota entre piloto y panel lateral
- 1,0 +- 0.7 mm
p - Cota entre piloto y paragolpes
- 1,0 +- 0.1 mm
q - Cota entre portezuela de carga de combustible y panel lateral
- 1,85 +- 0.2 mm
r - Cota entre paragolpes y panel lateral
- 0,2 +- 0.2 mm

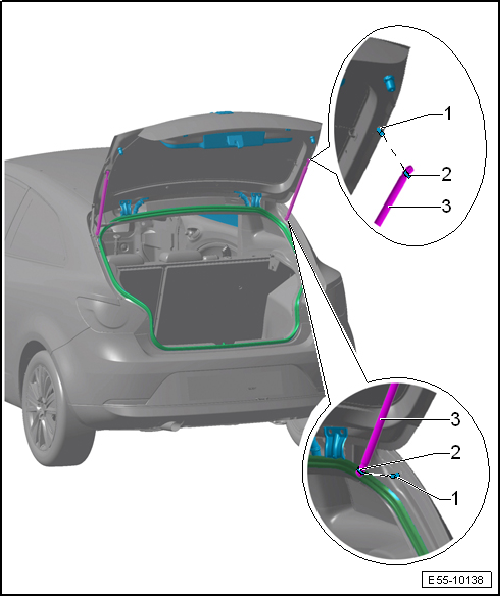

Amortiguador de gas: desmontar y montar
Desmontar
- Abrir el portón posterior y apuntalar de forma adecuada.
¡PELIGRO!
Si se utiliza nuevamente el amortiguador de gas actuar con cuidado. Las grapas elásticas -2- no deben salir de la cazoleta pues, de lo contrario, podrían deteriorarse. El amortiguador se saldría del alojamiento y podría causar daños o lesiones al operario.
- Levantar las grapas elásticas -2- con la ayuda de un destornillador y extraer el amortiguador de gas de los cabezales esféricos -1-.
Después de desmontar el amortiguador -1- colocar las grapas elásticas -2- nuevamente en su posición.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Tras desmontar por completo el amortiguador de gas, asegurarse de montarlo en la posición correcta.
- El elemento amortiguador debe ser enganchado hacia el lado de la carrocería.
Amortiguador de gas: desgasificar
- Sujetar el amortiguador de gas en la zona x = 50 mm en un tornillo de banco.
¡Atención!
El amortiguador sólo se puede fijar en el banco en esta zona porque cualquier otra posición pueden producirse daños.
- Cortar con una sierra el cilindro del amortiguador de gas en el primer tercio de la longitud total del cilindro, partiendo como referencia del borde de la varilla.
Aviso
- Durante el proceso de corte con la sierra se deben tener puestas gafas de seguridad.
- Cubrir con un trapo la zona de corte.
- El aceite y el trapo se deben desechar adecuadamente.
