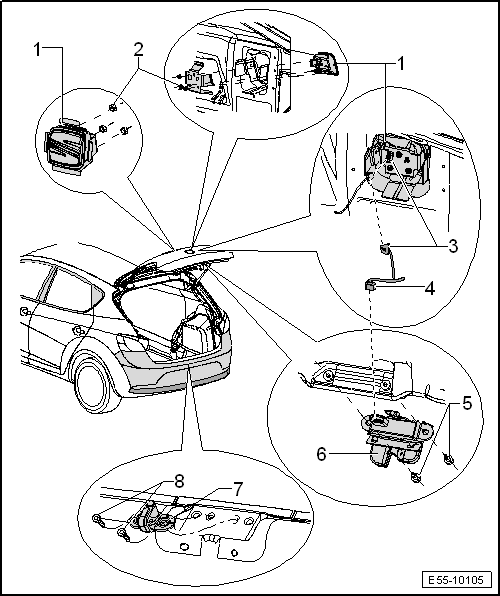

Seat Ibiza: Cerradura del portón posterior: cuadro general de montaje
1 - Maneta
- Desmontar y montar
2 - Tuerca hexagonal
- 3 unidades
- 8 +- 1 Nm
3 - Mazo de Cables / Conector de desbloqueo y bloqueo a maneta
4 - Mazo de Cables / Conector a cerradura de portón
5 - Tornillo
- 2 unidades
- 20 +- 2 Nm
6 - Cerradura de portón
- Desmontar y montar
7 - Resbalón
- Resbalón: ajustar
- Franquicias
- Desmontar y montar
8 - Tornillos
- 2 unidades
- 20 +- 2 Nm
Cerradura del portón: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar

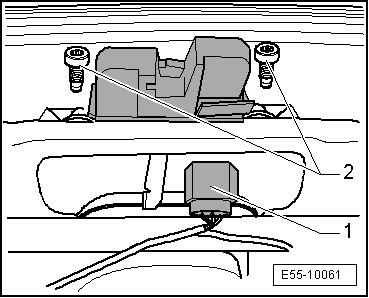

- Abrir el portón posterior.
- Desmontar el revestimiento de portón posterior.
- Desacoplar el conector -1- de la cerradura del portón posterior.
- Desenroscar los tornillos -2- y extraer la cerradura del portón posterior.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Pares de apriete de los tornillos de la cerradura de portón: 20 +- 2 Nm
Maneta portón posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar

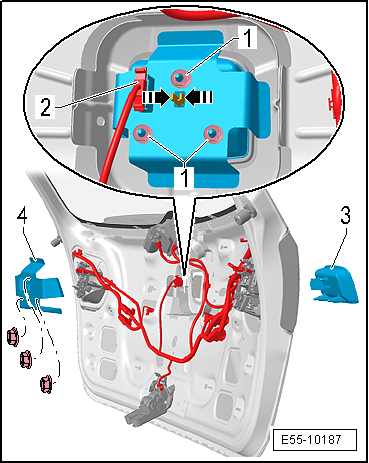

- Abrir el portón posterior.
- Retirar las fijaciones de la bandeja posterior al portón.
- Desmontar el revestimiento de portón posterior.
- Desacoplar el conector -2- de la maneta -3-.
- Extraer las tuercas -1-.
- Presionar las grapas en el sentido de las -flechas- y extraer el elemento de fijación -4-.
- Retirar la maneta -3-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Pares de apriete de las tuercas de la maneta del portón posterior: 8 +- 1 Nm.
Aviso
Antes de cerrar el portón posterior hay que comprobar el funcionamiento de los componentes de desbloqueo.
Cerradura del portón posterior, Ibiza ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar

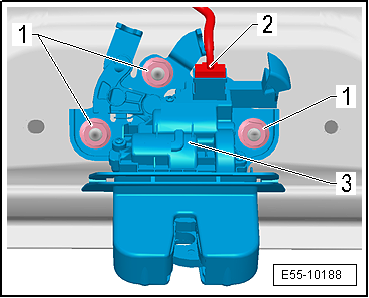

- Abrir el portón posterior.
- Retirar las fijaciones de la bandeja posterior al portón.
- Desmontar el revestimiento de portón posterior.
- Desacoplar el conector -2- de la cerradura de portón -3-.
- Extraer las tuercas -1-.
- Desprender la cerradura de portón -3- del taladro centrador y retirarla.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Pares de apriete de las tuercas de la cerradura de portón: 20 +- 2 Nm.
Aviso
Antes de cerrar el portón posterior hay que comprobar el funcionamiento de los componentes de desbloqueo.
