Seat Ibiza: Cuadro de montaje - bomba de líquido refrigerante / termostato

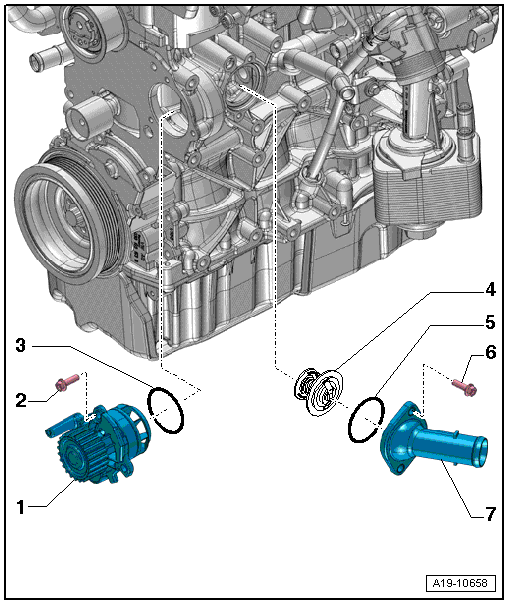

Cuadro de montaje - bomba de líquido refrigerante / termostato
1 - Bomba de líquido refrigerante
- Desmontar y montar
2 - Tornillo
- 15 Nm
3 - Anillo toroidal
- Sustituir
4 - Termostato
- Desmontar y montar
- Verificar
5 - Anillo toroidal
- Sustituir
6 - Tornillo
- 15 Nm
7 - Manguito de empalme

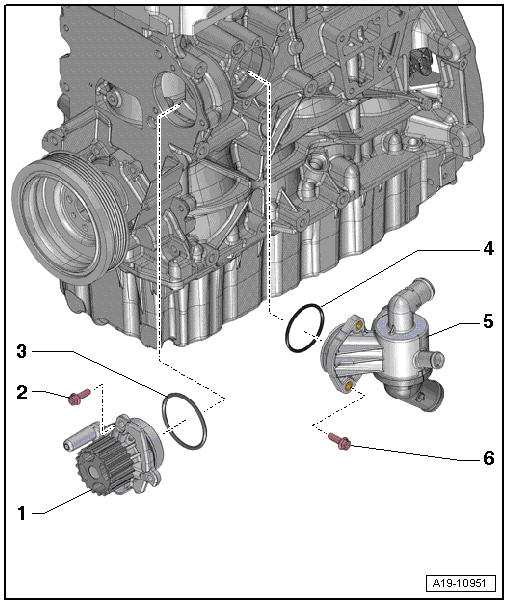

Cuadro de montaje: bomba del líquido refrigerante/termostato del líquido refrigerante con válvula 4/2
1 - Bomba de líquido refrigerante
- Desmontar y montar
2 - Tornillo
- 15 Nm
3 - Anillo toroidal
- Sustituir
4 - Anillo toroidal
- Sustituir
5 - Termostato con válvula de 4/2 vías
- Desmontar y montar
- El termostato de líquido refrigerante se encuentra dentro de la válvula de 4/2 vías y no puede sustituirse por separado
6 - Tornillo
- 15 Nm
Bomba de líquido refrigerante: desmontar y montar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

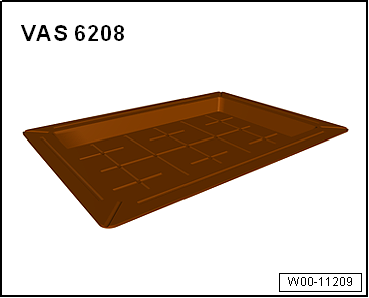

- Bandeja para líquidos -VAS 6208-
- Llave dinamométrica -VAG 1331-
- Alicates para abrazaderas de fleje elástico -VAS 6499-
Desmontar
Aviso
Sustituir las juntas y los retenes.
- Vaciar el líquido refrigerante.
- Desmontar la correa poli-V.
- Desmontar la correa dentada.

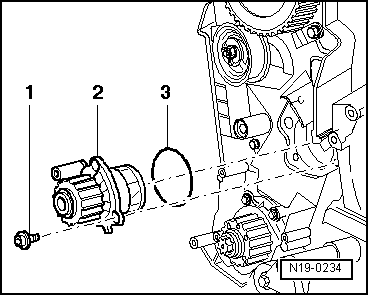

- Desenroscar los tornillos de fijación -1- de la bomba de líquido refrigerante -2- y retirar cuidadosamente la bomba.
- Retirar el anillo toroidal -3-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Aviso
Sustituir el anillo toroidal.
- Limpiar o alisar la superficie de estanqueidad para la junta toroidal.
- Humedecer el anillo toroidal nuevo -3- con líquido refrigerante.
- Colocar la bomba de líquido refrigerante -2- en el bloque motor y apretar los tornillos de fijación -1-.
Aviso
El tapón de la bomba de líquido refrigerante indica hacia abajo.
- Montar la correa dentada.
- Montar la correa poli-V.
- Cargar líquido refrigerante.
Pares de apriete
