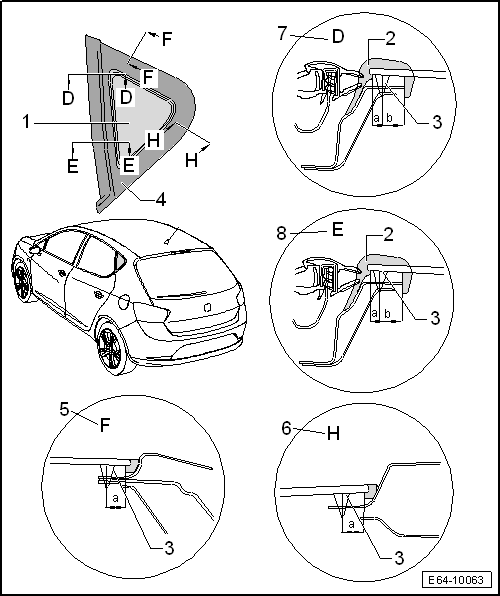

Seat Ibiza: Cristal lateral posterior, modelo 5 puertas: cuadro general de montaje
1 - Cristal lateral
- Desmontar
- Montar
2 - Perfil de estanqueidad
3 - Pasta de pegado hermetizado PUR
- Corte transversal del cordón:
- Anchura = 7 mm
- Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)
4 - Capa de cerámica
5 - Secciones F
- Cota a = 5 mm
6 - Secciones H
- Cota a = 7 mm
- Cota b = 39.6 mm
7 - Secciones D
- Cota a = 5 mm
- Cota b = 11 mm
8 - Sección E
- Cota a = 5 mm
- Cota b = 11 mm
Cristal lateral, modelo 5 puertas: desmontar y montar

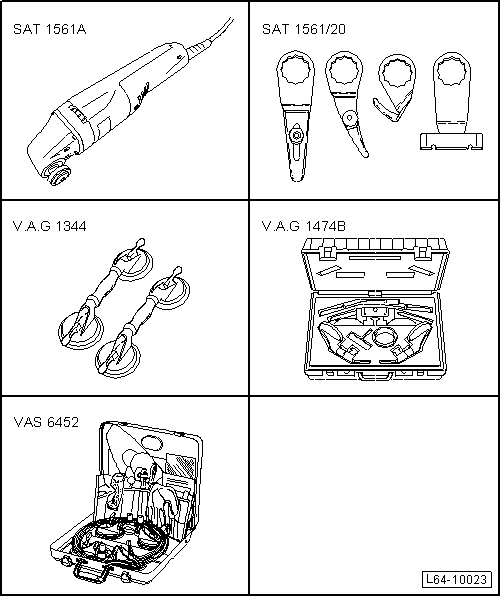

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuchillo eléctrico -SAT 1561A-
- Conjunto cuchillas -SAT 1561/20-
- Ventosa lunas -VAG 1344-
- Dispositivo de desmontaje -VAG 1474B-
- Kit separación cristales -VAS 6452-

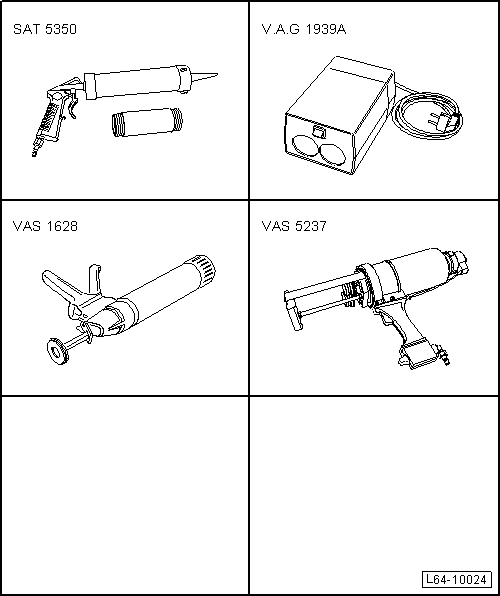

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Pistola sellado lunas -SAT 5350-
- Calentador cartuchos -VAG 1939A-
- Pistola sellado de lunas -VAG 1628-
- Pistola para sellante -VAS 5237-
Materiales
- Pegamento monocomponente 110 ML -DH 009 100 03-, o bien, Pegamento monocomponente 300 ML -DH 009 100-
- Pegamento bicomponente -DA 004 600 A2-
- Activador para cristales -D 181 801 A1-
- Disolvente de limpieza -D 009 401 04-
- Aplicador -D 009 500 25-
- Quitapegamentos -D 002 000 10-
- Imprimación (Cristal/Pintura) -D 009 200 02-
- Hilo de corte -357 853 999-
- Alambre de corte -357 845 955-
1) Para la aplicación de este material debe utilizar la pistola sellado lunas -SAT 5350-.
2) Para la aplicación de este material debe utilizar la pistola de sellado lunas bicomponente -VAS 5237-.
3) Tenga en cuenta el tiempo de secado.
4) Calentar el pegamento monocomponente según las instrucciones del fabricante con el calentador cartuchos -VAG 1939A-.
Cristal lateral no deteriorado modelo 5 puertas: desmontar
- Desmontar la bandeja portaobjetos y el revestimiento superior del montante C.
- Utilizar para el desmontaje del cristal lateral el cuchillo
eléctrico -SAT 1561A- y las cuchillas:
- Cuchilla 143 -SAT 1561/4-
- Cuchilla 208 -SAT 1561/11-
¡Atención!
Las cuchillas vienen identificadas con un número de referencia del fabricante, este número aparece grabado en la misma cuchilla.
Para evitar daños de pintura proteger con el plástico protector del dispositivo de desmontaje -VAG 1474B- los laterales.
¡PELIGRO!
Es obligatorio usar gafas protectoras y guantes de cuero.

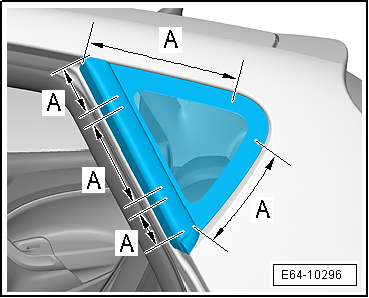

- Utilizando la cuchilla 208 -SAT 1561/11- proceder a cortar desde el interior del vehículo el cordón de PUR, existente en los laterales del cristal, según las marcas -A-.

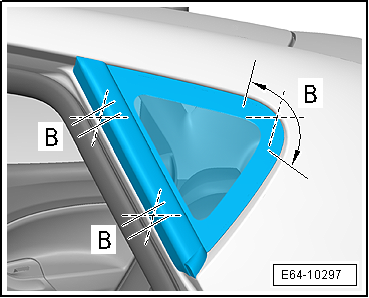

- Utilizando la cuchilla 143 -SAT 1561/4- proceder a cortar desde el interior del vehículo el cordón de PUR, existente en los laterales del cristal, según las marcas -B-.
Aviso
Realizar cortes en diagonal cuidadosamente, desde el interior del vehículo, para no dañar los topes de centrado ni el labio de hermetizado del cristal.
Cristal lateral deteriorado modelo 5 puertas: desmontar
- Para desmontar un cristal dañado hay que proceder del mismo modo que para el desmontaje de un modelo 3 puertas.
Cristal lateral modelo 5 puertas: montar
- Preparación del cristal no deteriorado para el montaje.
- Preparación del cristal nuevo para el montaje.
- Preparación de la brida de la carrocería para el montaje del cristal.
- Instrucciones de montaje.
- Tiempo de secado.
- Daños en la pintura: repaso.
- Limpieza de suciedad ocasionada por el pegamento sellante.
