Seat Ibiza: Cristal lateral anterior: desmontar y montar
Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage
exterior / Cristales/accionamiento ventanillas / Cristal lateral anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Cristal lateral anterior: desmontar
- Desmontar el revestimiento superior del montante A.

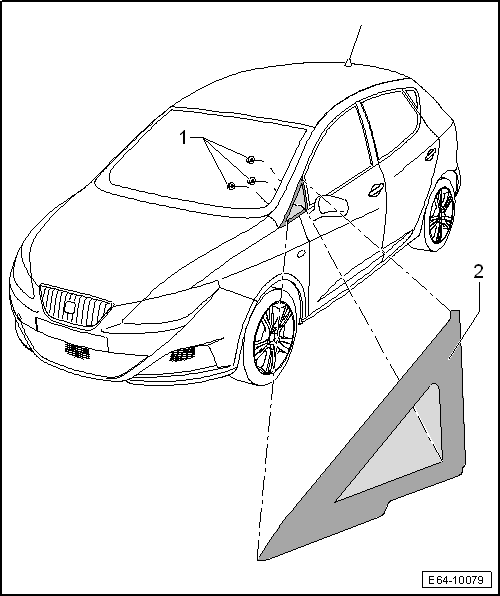

- Desenroscar las tuercas -1- y separar el cristal -2- con ayuda de la palanca -U 30800-.
Cristal lateral anterior: montar
El montaje se efectúa en el orden inverso a las operaciones de desmontaje, teniendo en cuenta los siguiente:
- Posicionar el cristal lateral anterior primero en su zona inferior y abatir el cristal hasta introducir los pernos en sus alojamientos.
- Enroscar las tuercas a un par de 2,6 Nm.
