Seat Ibiza: Bomba electrohidráulica con tuberÃas hidráulicas

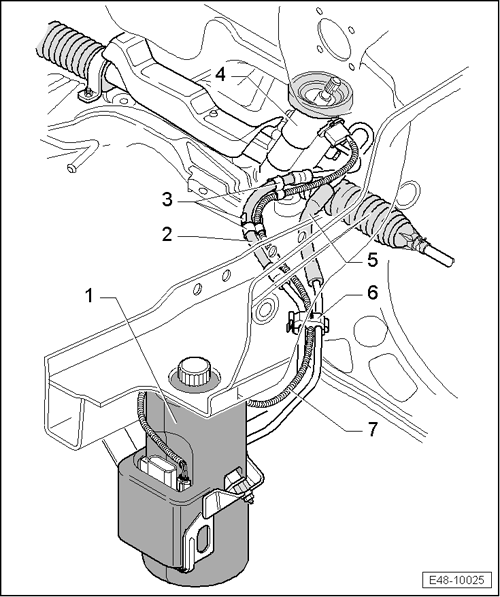

Bomba electrohidráulica con tuberÃas hidráulicas: ubicación de componentes

1 - Conjunto bomba electrohidráulica
- Aceite para servodirección
- Bomba electrohidráulica: desmontar y montar
2 - TuberÃa de retorno
- No se debe quitar en los trabajos de desmontaje
- El radio de flexión no debe ser inferior a 100 mm
- Desmontar y montar
3 - Soporte de la tuberÃa
4 - Caja de servodirección
- Aceite para servodirección
- Servodirección desmontar y montar
5 - Tubo de presión
- No se debe quitar en los trabajos de desmontaje
- El radio de flexión no debe ser inferior a 100 mm
- Desmontar y montar
6 - Separador
- Encajado en la carrocerÃa
7 - Cable del sensor de dirección asistida -G250-
- Para sistema de frenos ABS
- Para sistema de frenos ESP, hasta semana 04.2010
- No se monta para sistema de frenos ESP, a partir de semana 04.2010
- Caja de la servodirección - grupo bomba electrohidráulica

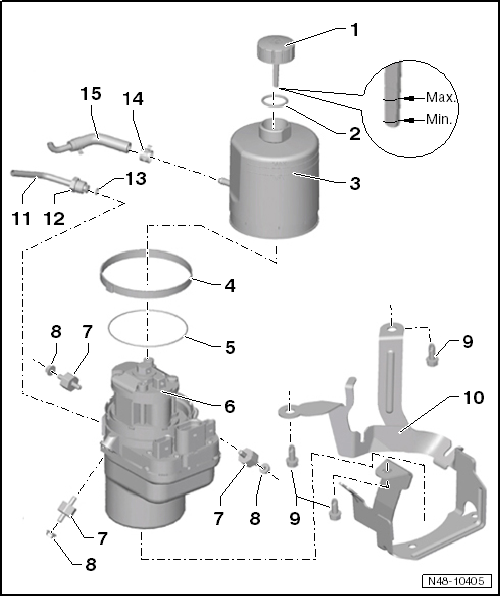

Bomba electrohidráulica: cuadro general de montaje
Aviso
- No se ha previsto la posibilidad de efectuar reparaciones en el
grupo bomba electrohidráulica.
- En caso de cualquier anomalÃa habrá que determinar su causa
efectuando una de prueba de presión y de estanqueidad.
- En caso de falta de aceite hidráulico en el depósito siempre se debe
comprobar la estanqueidad del sistema de dirección.
- En caso de fugas en las conexiones de las tuberÃas, en primer lugar,
se deberá comprobar la estanqueidad de las tuberÃas y, en caso
necesario, apretarlas y secarlas.
- No se debe volver a utilizar el aceite hidráulico descargado.
- Sustituir siempre los retenes.
- Cantidad de aceite en el sistema, aprox. 0,8 litros.

1 - Tapa de cierre con varilla de medición
- Verificar el nivel del aceite hidráulico
2 - Retén
3 - Depósito de aceite
- Desmontar y montar
- Para sacarlo del conjunto bomba electrohidráulica, calentarlo
ligeramente con un secador
- Aceite para servodirección
4 - Abrazadera
5 - Retén
- Sustituir después de cada desmontaje
6 - Grupo bomba electrohidráulica
- No está previsto el mantenimiento
- Sólo se puede cambiar el depósito
- Separar y colocar
7 - Apoyo - 7 Nm
- Verificar daños como roturas en las gomas, metal despegado de la
goma y sustituirlo si es necesario
8 - 7 Nm
- Contrasujetarlas al apretarla al apoyo
9 - 20 Nm + 1/4
vuelta (90º)
- Sustituir después de cada desmontaje
10 - Soporte
11 - TuberÃa de presión
12 - Tornillo de racor - 30 Nm
13 - Retén
- Sustituir después de cada desmontaje
14 - Abrazadera elástica
15 - Tubo flexible de retorno
Bomba electrohidráulica: desmontar y montar
Consulte la tabla de equivalencias de utillaje y equipos
según aplicabilidad entre Seat / VW / Audi / Skoda.

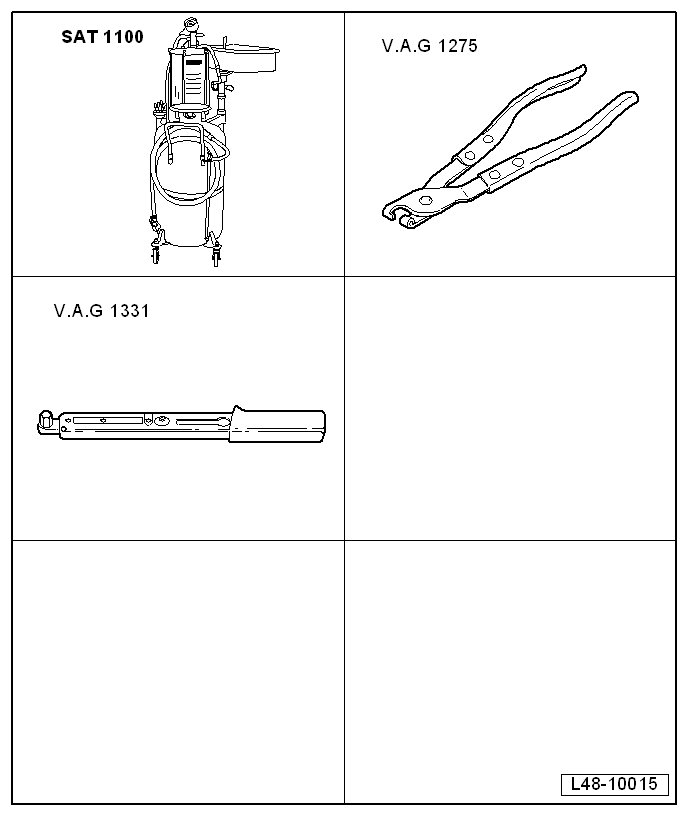

Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Extractor de aceite -SAT 1100-
- Alicates para abrazaderas -V.A.G 1275-
- Llave dinamométrica -V.A.G 1331-
Aviso
- No han de realizarse reparaciones en el grupo de bomba
electrohidráulica.
- En caso de problemas hay que localizar la causa con la ayuda
de las pruebas de presión y de estanqueidad asà como del
autodiagnóstico.
- Si existe alguna averÃa hay que sustituir el grupo bomba
electrohidráulica.
- La cantidad restante de aceite hidráulico tras la aspiración
permanece en el grupo de bomba electrohidráulica asà como las
conducciones de alta presión y retorno.
- No se debe volver a utilizar el aceite hidráulico
descargado.
- El tubo de presión y la tuberÃa de retorno no se deben
cerrar con las abrazaderas de tubo -U-30042- u otras
herramientas. Esto producirÃa daños en el tubo de presión y en
la tuberÃa de retorno.
- Al curvar o retirar a un lado cualquiera de estas dos
conducciones se debe hacer aplicando un radio mÃnimo de 100 mm
para evitar daños en las mangueras.
Desmontar
Aviso
Para realizar estos trabajos es necesario separar la cinta
de masa de la baterÃa. A este efecto, se debe comprobar si el
vehÃculo lleva montada una radio codificada, consultando, en su
caso, la codificación antirrobo.
- Según la motorización, para acceder al tapón del depósito de aceite
hidráulico, desmontar la baterÃa y su soporte.

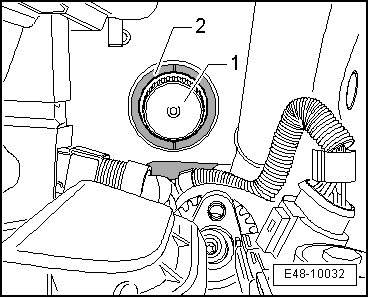

- Desenroscar el tapón de rosca -1-
para el depósito de aceite hidráulico del grupo bomba
electrohidráulica -2-.
- Extraer el aceite hidráulico con el extractor de aceite -SAT
1100-.
- Desmontar la rueda delantera izquierda.
- Desmontar el cárter insonorizante.
- Desmontar la moldura del pasaruedas delantero izquierdo.

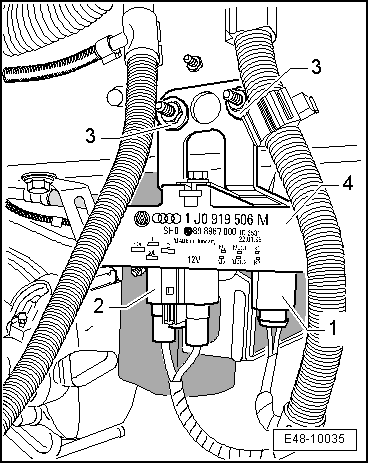

VehÃculos con unidad de control p. ventilador lÃquido
refrigerante -J293-

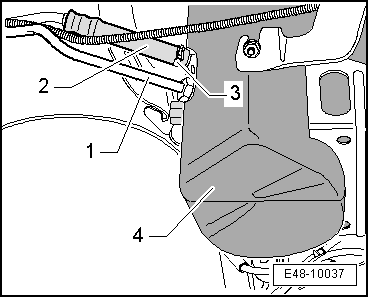

- Quitar el conector -1- y
-2- de la unidad de control para el
ventilador del refrigerante -4-.
- Quitar las tuercas -3-.
- Desmontar la unidad de control para el ventilador del
refrigerante -4-.
Continúa para todos los vehÃculos

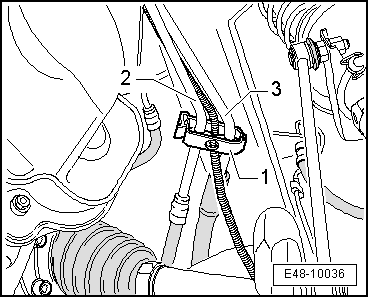

- Abrir el distanciador -1- y
sacar el tubo de presión -3-, la
tuberÃa de retorno -2- y el cable
del sensor para la dirección asistida -G250- (según versiones).
- Colocar una cubeta debajo del grupo bomba electrohidráulica
para recoger el aceite.

- Desenroscar el tubo de presión -1-
en el grupo bomba electrohidráulica y atarlo hacia arriba.
- Taponar el tubo a presión con una bolsa de plástico y con
cinta adhesiva para protegerla de la suciedad.
- Abrir la abrazadera elástica -3-
con el alicate para abrazaderas -V.A.G 1275- en la tuberÃa de
retorno -2-.
- Quitar cuidadosamente la tuberÃa de retorno
-2- del grupo de bomba
electrohidráulica, y taponarlo con una bolsa de plástico y cinta
adhesiva para protegerla de la suciedad.

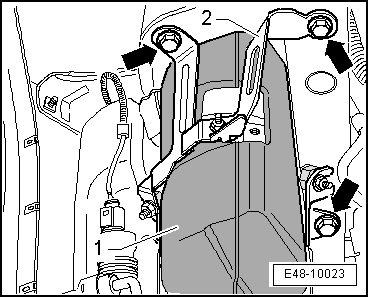

- Quitar los tornillos hexagonales
-flechas-.
- Separar el grupo bomba electrohidráulica junto con el
soporte sin tensar los cables eléctricos.

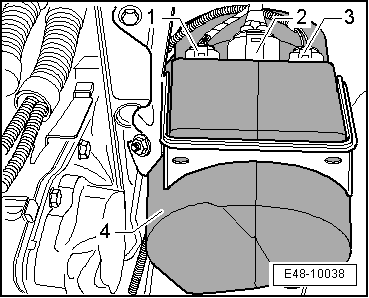

- Quitar el conector -1-,
-2- y -3-
del grupo bomba electrohidráulica.
1 - Conector de BUS de datos y borne 15
2 - Conector de masa y borne 30
3 - Conector sensor de dirección asistida -G250 -, según versiones

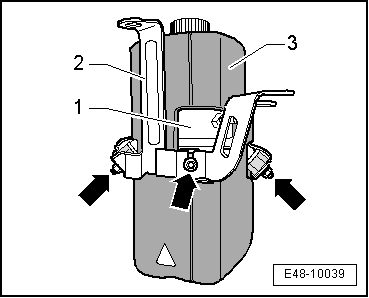

- Quitar las tuercas hexagonales
-flechas-.
- Quitar el soporte -2-.
- Desatornillar los apoyos -flechas-.

Montar
La colocación se realiza siguiendo el orden inverso de las
operaciones, observando lo siguiente:
- Llenar de aceite hidráulico y purgar el sistema de dirección., Sistema de la servodirección: purgar el
aire.
- Realizar un autodiagnóstico.
Pares de aprieteApoyos en el grupo
bomba electrohidráulica
7 Nm
Soporte en el grupo
bomba electrohidráulica
7 Nm
Soporte grupo bomba
electrohidráulica en carrocerÃa
Sustituir los tornillos
20 Nm +
1/
4 (90º)
Tubo de presión en
el grupo bomba electrohidráulica
30 Nm
