Seat Ibiza: Brazo telescópico delantero: reparar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -V.A.G 1332-
- Tensor para muelles -V.A.G 1752/1-
- Soporte para muelles -V.A.G 1752/5-
- Juego de herramientas para amortiguadores -T10001 -
- Carraca corriente

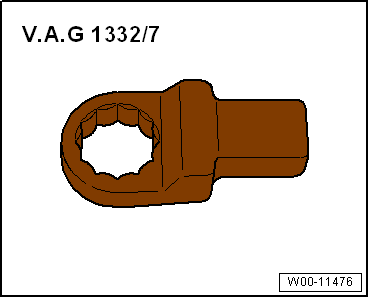

- Herramienta anular insertable -V.A.G 1332/7-
Desmontar el muelle helicoidal
- Fijar el caballete de sujeción para brazos telescópicos -V.A.G 1752/20--5- en un tornillo de banco.
- Sujetar el brazo telescópico en el caballete -V.A.G 1752/20--5-.
- Pretensar el muelle helicoidal con el tensor -V.A.G 1752/1--4- hasta que el cojinete axial rígido de bolas superior quede libre.

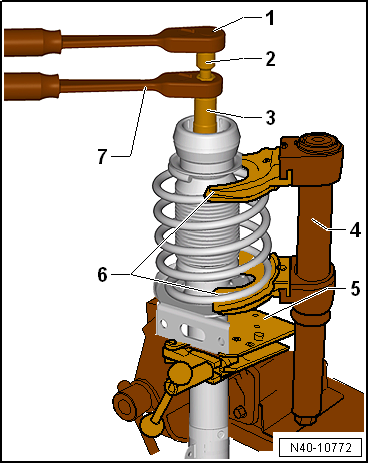

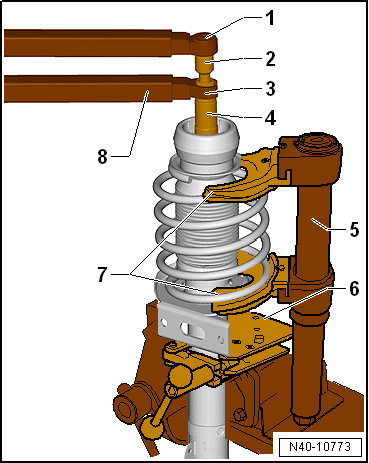

1 - Carraca, corriente
2 - Vaso -T10001/8-
3 - Vaso -T10001/5-
4 - Tensor de muelles -VAG 1752/1-
5 - Bloque de sujeción para el conjunto amortiguador -VAG 1752/20-
6 - Soporte para muelles -V.A.G 1752/7-
7 - Carraca -T10001/11-
¡ATENCIÓN!
Tensar primero el muelle de tal forma que el platillo superior del muelle esté descargado.

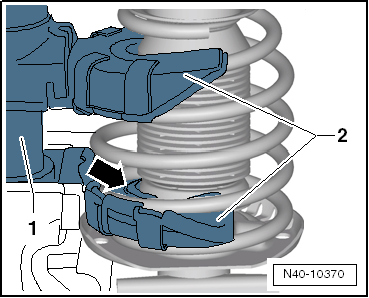

- Comprobar que el muelle helicoidal esté bien colocado en el soporte para muelles -V.A.G 1752/4--flecha-.
1 - Tensor para muelles -V.A.G 1752/1-
2 - Soporte para muelles -V.A.G 1752/4-
- Desatornillar la tuerca hexagonal de la varilla del émbolo.
- Retirar cada una de las piezas del brazo telescópico y el muelle helicoidal con el tensor para muelles - V.A.G 1752/1-.
Montar el muelle helicoidal
- Colocar el muelle helicoidal con el tensor para muelles -V.A.G 1752/1- sobre la base inferior.
- Colocar el muelle helicoidal con el dispositivo tensor para brazos telescópicos -V.A.G 1752- sobre la base inferior.

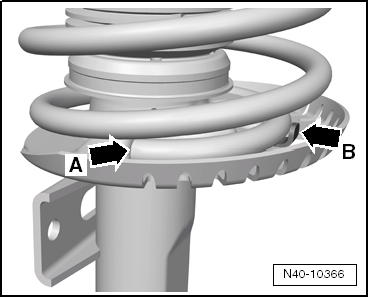

El extremo de la espiral tiene que apoyar en el tope -flecha A- y en la pestaña -flecha B-.
- Colocar el platillo de muelle, el cojinete axial rígido de bolas y alojamiento del brazo telescópico en el muelle.

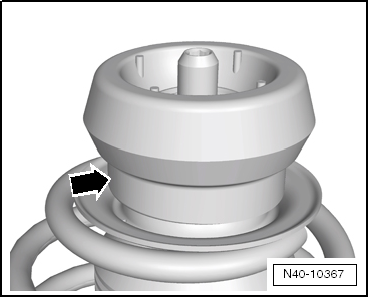

El saliente del alojamiento del brazo telescópico -flecha- tiene que apuntar hacia el platillo de muelle.
- Enroscar una tuerca hexagonal nueva en la varilla del émbolo.
1 - Carraca, corriente
2 - Vaso -T10001/8-
3 - Vaso -T10001/5-
4 - Tensor de muelles -VAG 1752/1-
5 - Bloque de sujeción para el conjunto amortiguador -VAG 1752/20-
6 - Soporte para muelles -V.A.G 1752/7-
7 - Carraca -T10001/11-
- Aflojar el tensor para muelles -V.A.G 1752/1- y retirarlo del muelle helicoidal.
- Montar el brazo telescópico.
