Seat Ibiza: Chapa portacierre

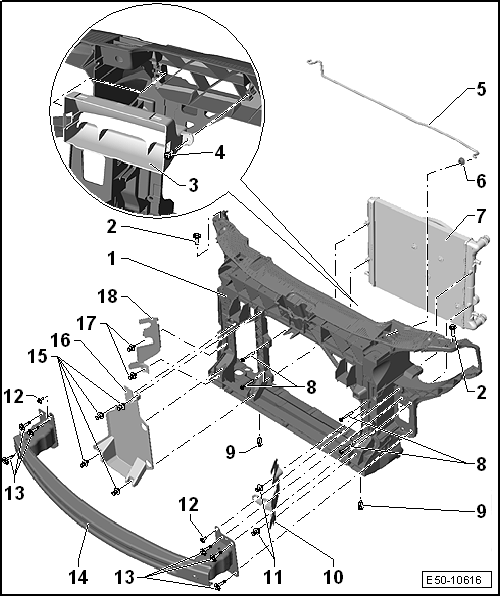

Chapa portacierre (ECOMODUL): cuadro general de montaje
1 - Chapa portacierre
- Chapa portacierre, sin elementos mecánicos: desmontar y montar
- Chapa portacierre: sustituir
- Chapa portacierre en posición de servicio
2 - Tornillo
- 2 unidades
- 8 Nm +- 0.8 Nm
3 - Tobera de aspiración
4 - Tornillo
- 1 unidad
- 3 Nm +- 0.3 Nm
5 - Varilla capo
6 - Anillo retenedor varilla capo
7 - Radiador
8 - Tornillo
- 4 unidades
- 5 Nm +- 0.5 Nm
9 - Tuerca expansible
- 2 unidades
10 - Deflector lateral izquierdo
11 - Clip de fijación
- 2 unidades
12 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
13 - Tornillo
- 6 unidades
- 30 Nm +- 3 Nm
14 - Traviesa anterior
- Desmontar
- Desmontar el revestimiento del paragolpes
- Desenroscar los tornillos -12- y -13-
- Retirar la traviesa anterior -14-
- Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
15 - Clip de fijación
- 4 unidades
16 - Deflector lateral derecho
17 - Clip de fijación
- 2 unidades
18 - Deflector de aire

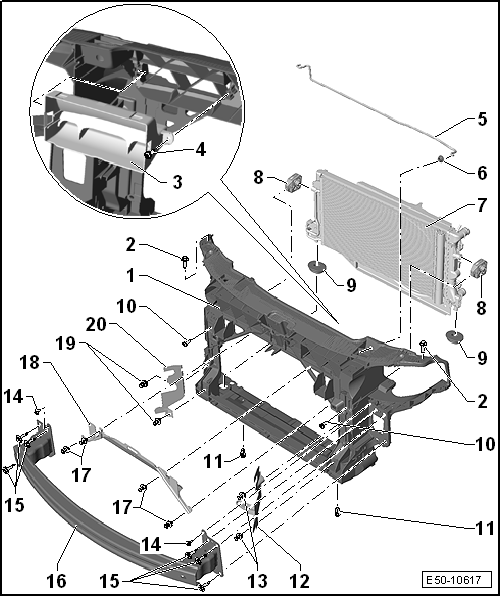

Chapa portacierre (motores gasolina): cuadro general de montaje
1 - Chapa portacierre
- Chapa portacierre, sin elementos mecánicos: desmontar y montar
- Chapa portacierre: sustituir
- Chapa portacierre en posición de servicio
2 - Tornillo
- 2 unidades
- 8 Nm +- 0.8 Nm
3 - Tobera de aspiración
4 - Tornillo
- 1 unidad
- 3 Nm +- 0.3 Nm
5 - Varilla capo
6 - Anillo retenedor varilla capo
7 - Conjunto radiador y condensador
8 - Soporte inferior
9 - Soporte de alojamiento para radiador
Aviso
Tener en cuenta la posición de montaje.
10 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
11 - Tuerca expansible
- 2 unidades
12 - Deflector lateral izquierdo
13 - Clip de fijación
- 2 unidades
14 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
15 - Tornillo
- 6 unidades
- 30 Nm +- 3 Nm
16 - Traviesa anterior
- Desmontar
- Desmontar el revestimiento del paragolpes
- Desenroscar los tornillos -14- y -15-
- Retirar la traviesa anterior -16-
- Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
17 - Clip de fijación
- 4 unidades
18 - Deflector de aire
19 - Clip de fijación
- 2 unidades
20 - Deflector lateral derecho

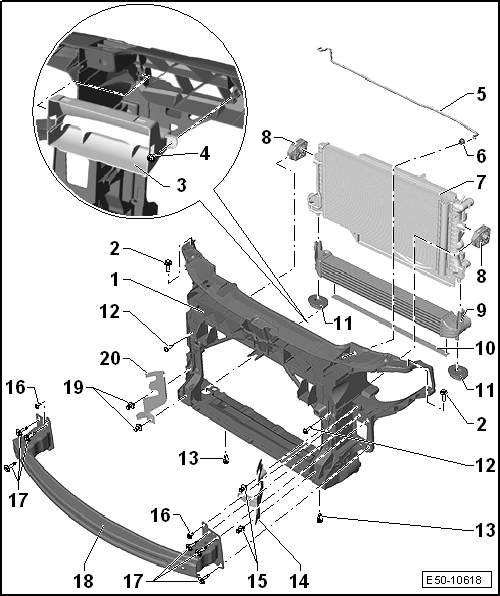

Chapa portacierre (motores diesel): cuadro general de montaje
1 - Chapa portacierre
- Chapa portacierre, sin elementos mecánicos: desmontar y montar
- Chapa portacierre: sustituir
- Chapa portacierre en posición de servicio
2 - Tornillo
- 2 unidades
- 8 Nm +- 0.8 Nm
3 - Tobera de aspiración
4 - Tornillo
- 1 unidad
- 3 Nm +- 0.3 Nm
5 - Varilla capo
6 - Anillo retenedor varilla capo
7 - Conjunto radiador y condensador
8 - Soporte de alojamiento para radiador
Aviso
Tener en cuenta la posición de montaje.
9 - Intercooler
10 - Junta
11 - Soporte inferior
12 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
13 - Tuerca expansible
- 2 unidades
14 - Deflector lateral izquierdo
15 - Clip de fijación
- 2 unidades
16 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
17 - Tornillo
- 6 unidades
- 30 Nm +- 3 Nm
18 - Traviesa anterior
- Desmontar
- Desmontar el revestimiento del paragolpes
- Desenroscar los tornillos -16- y -17-
- Retirar la traviesa anterior -18-
- Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
19 - Clip de fijación
- 2 unidades
20 - Deflector lateral derecho

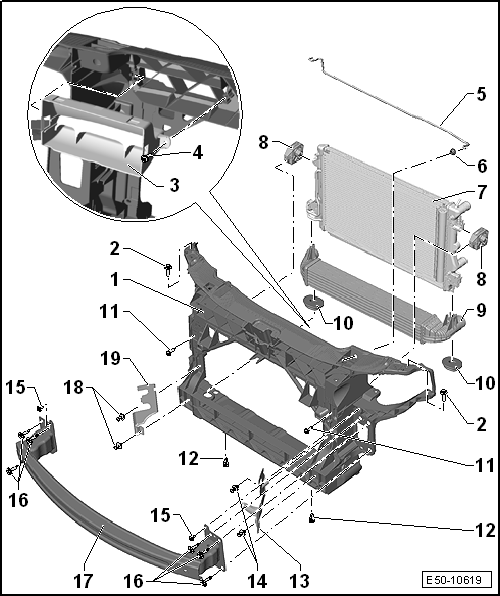

Chapa portacierre (CUPRA/FR): cuadro general de montaje
1 - Chapa portacierre
- Chapa portacierre, sin elementos mecánicos: desmontar y montar
- Chapa portacierre: sustituir
- Chapa portacierre en posición de servicio
2 - Tornillo
- 2 unidades
- 8 Nm +- 0.8 Nm
3 - Tobera de aspiración
4 - Tornillo
- 1 unidad
- 3 Nm +- 0.3 Nm
5 - Varilla capo
6 - Anillo retenedor varilla capo
7 - Conjunto radiador y condensador
8 - Soporte de alojamiento para radiador
Aviso
Tener en cuenta la posición de montaje.
9 - Intercooler
10 - Soporte inferior
11 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
12 - Tuerca expansible
- 2 unidades
13 - Deflector lateral izquierdo
14 - Clip de fijación
- 2 unidades
15 - Tornillo
- 2 unidades
- 5 Nm +- 0.5 Nm
16 - Tornillo
- 6 unidades
- 30 Nm +- 3 Nm
17 - Traviesa anterior
- Desmontar
- Desmontar el revestimiento del paragolpes
- Desenroscar los tornillos -15- y -16-
- Retirar la traviesa anterior -17-
- Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
18 - Clip de fijación
- 2 unidades
19 - Deflector lateral derecho
