Seat Ibiza: Mandos en columna
Generalidades

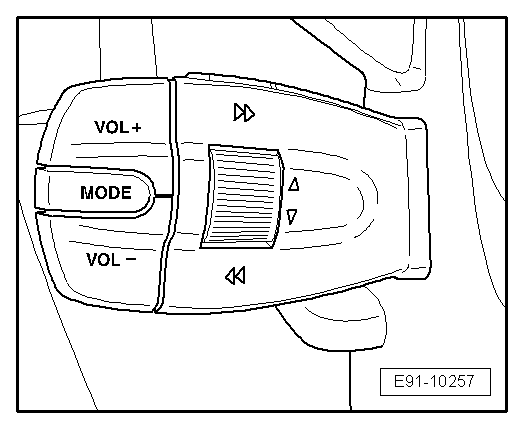

Para mejorar el manejo del equipo de radio o del teléfono, existen dos tipos de mando integrado en la columna, para Audio o Audio + Teléfono, segun el equipamiento de serie.
Se pueden sustituir el mando completo en caso de avería.
La localización de averías tiene lugar a través de → Equipo de diagnosis de vehículos.
Mando multifunción: desmontar y montar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Destornillador dinamométrico -VAG 1624-
Desmontar
- Colocar el volante en "posición central" (ruedas rectas).
¡ATENCIÓN!
El anillo retractor con anillo colector no se debe girar de la posición central (asegurar la posición de montaje con cinta adhesiva).
- Desmontar la unidad del airbag lado del conductor.
- Desmontar el volante.
- Asegurar con cinta adhesiva el anillo retractor con anillo colector en la posición central.
- Retirar el tornillo de fijación del revestimiento inferior de la columna de dirección.
- Extraer los dos tornillos que fijan el guarnecido superior de la columna de dirección .
- Desencajar la parte superior del guarnecido, fuera de los encastres de la parte inferior del guarnecido .

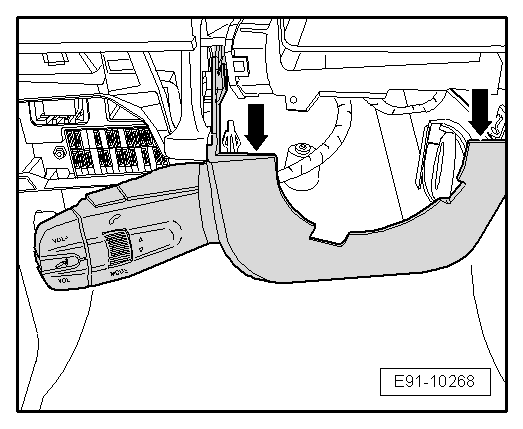

- Retirar la parte inferior del revestimiento de la columna de dirección -flechas-.

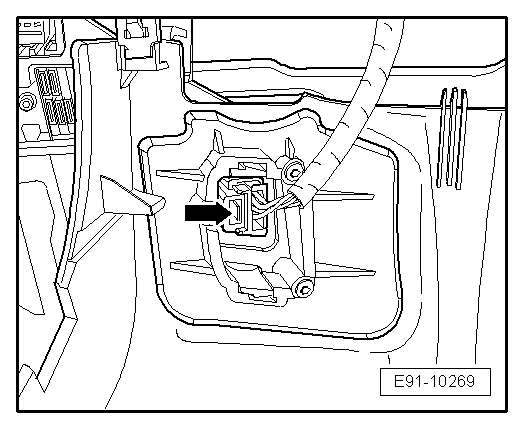

- Extraer el conector -flecha- eléctrico.

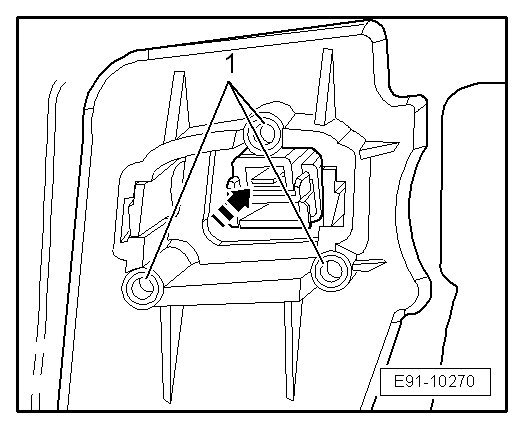

- Extraer los tres tornillos -1- , desencajar el mando multifunción-flecha- del soporte
Montar
- El montaje se realiza siguiendo el orden inverso de operaciones.
- Prestar atención que el mando y el conector esté enclavado en su posición y los cables estén en las guías previstas.

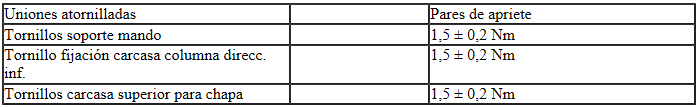

- Aplicar los pares de apriete:
