Seat Ibiza: Chapa portacierre: sustituir

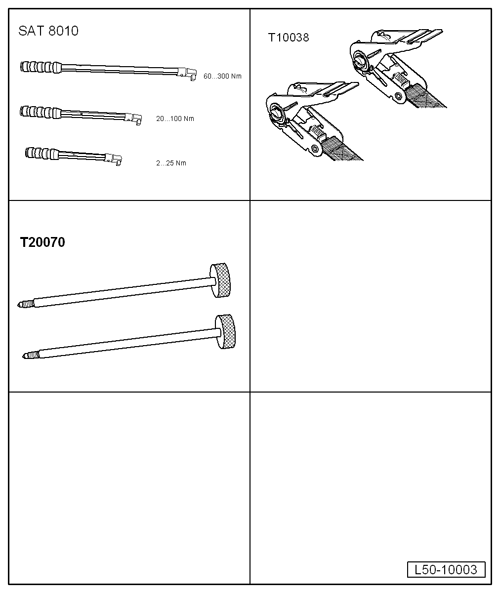

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Útil de sujeción -T10038-
- Centrador guía -T20070-
Desmontar el insonorizante inferior de motor:
- Insonorizante inferior de motor (motor de gasolina): desmontar y montar.
- Insonorizante inferior de motor (motor diesel): desmontar y montar.
- Abrir el capó anterior y extraer la varilla de sujeción de la chapa portacierre.
- Fijar adecuadamente la varilla de sujeción al orificio anterior del larguero superior y mantener el capó anterior en posición de apertura con la varilla de sujeción.
- Desmontar el revestimiento paragolpes anterior.

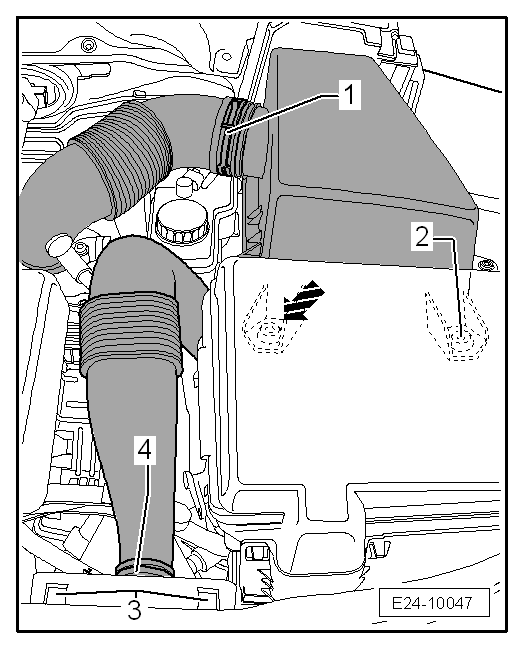

- Oprimir los encastres -3- y extraer la boca de aspiración -4- de la conducción del aire de admisión.

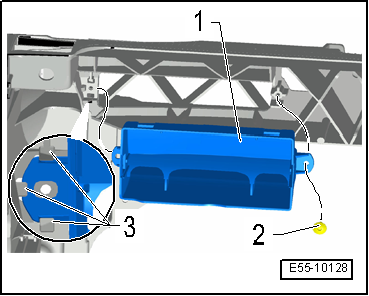

- Extraer el tornillo -2-.
- Liberar el canalizador -1- de las patas -3- y retirarlo.
- Desmontar la cerradura del capó anterior.
- Extraer el cable Bowden de la chapa portacierre.

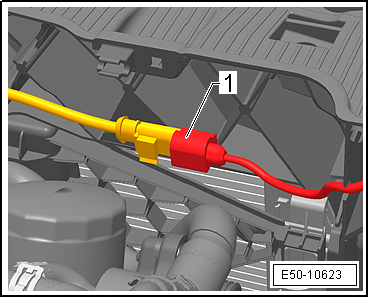

- Desacoplar el conector -1- del conmutador de contacto para capo; del motor -F266-.

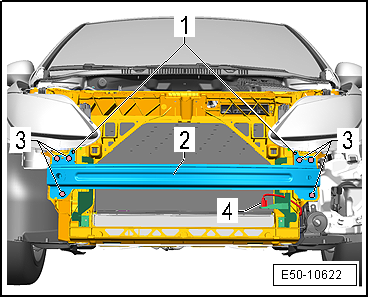

- Extraer los tornillos -1- y -3- y retirar la traviesa anterior -2-.
- Desacoplar el conector -4- del termosensor para temperatura exterior -G17-.

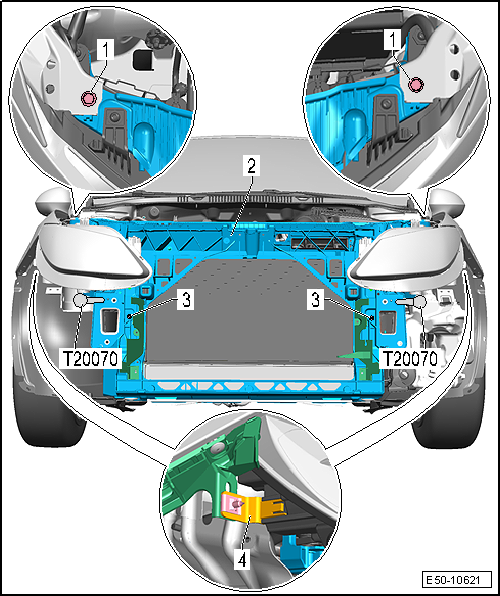

- Enroscar los centradores guía -T20070- en los orificios exteriores de las puntas de los largueros anteriores.
- Extraer los tornillos -3- que fijan el conjunto radiador/condensador/intercooler a la chapa portacierre.
- Extraer los tornillos -1-.
- Deslizar un poco la chapa portacierre hacia delante, vigilando de no dañar la pintura de los largueros.
- Con la ayuda de un destornillador plano desenclipsar la grapa -4- en ambos lados.
- Desmontar los faros.

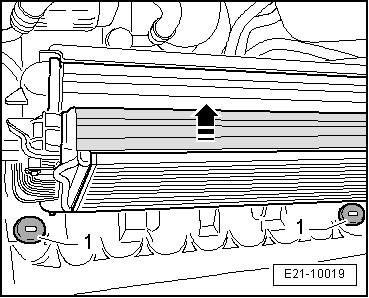

- Levantar y desplazar en sentido de la -flecha- el conjunto radiador/condensador/intercooler para desacoplarlo de sus fijaciones -1- y separarlo de la chapa portacierre.
Aviso
- No se debe colgar el conjunto radiador condensador de las tuberías, ni doblar estas.
- No debe abrirse el circuito de agente frigorífico del aire acondicionado.
- Fijar adecuadamente el conjunto radiador/condensador/intercooler en el vano motor con el útil de sujeción -T10038- de tal forma que las tuberías/manguitos del agente frigorífico no estén tensionados o apoyarlos sobre dos caballetes.
- Quitar los centradores guía -T20070- y retirar la chapa portacierre.
- Extraer las guías de goma -1-.
- Extraer los clips de fijación y extraer el deflector lateral derecho, el deflector lateral izquierdo y el deflector central.
Montar
- Montar a la nueva chapa portacierre el deflector lateral derecho, el deflector lateral izquierdo y el deflector central.
- Montar las guías de goma -1-.
- Realizar las operaciones de montaje, en el orden inverso a las descritas para el desmontaje.
- Centrar la chapa portacierre entre las aletas.
- Franquicia.
- Ajustar los faros principales y los faros antiniebla.
