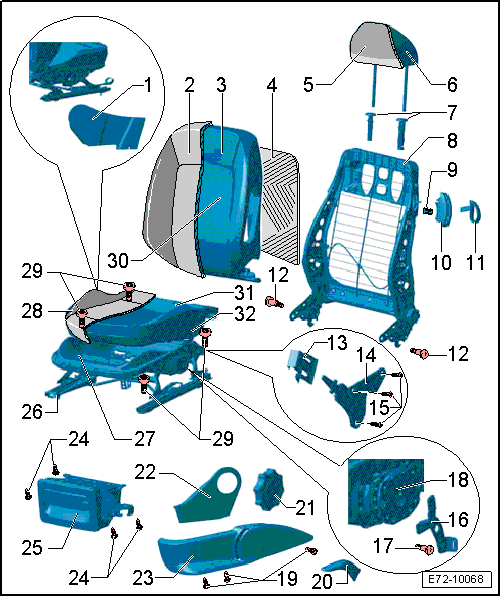

Seat Ibiza: Asiento anterior sin regulación en altura (3 puertas): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tapizado del respaldo
- Desmontar y montar
3 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
4 - Espuma respaldo
- Desmontar y montar
5 - Cartón parte dorsal respaldo
6 - Funda del apoyacabezas
7 - Apoyacabezas
- Desmontar y montar
8 - Guía del apoyacabezas
- Desmontar y montar
9 - Armazón del respaldo
10 - Grapa de fijación
11 - Marco
12 - Pomo abatimiento
13 - Tornillo
- 24 +- 2,4 Nm
- 2 unidades
14 - Tapa externa recline
15 - Pomo regulación respaldo
16 - Revestimiento lateral
- Desmontar y montar
17 - Tornillo
- 2 +- 0,2 Nm
18 - Tornillo
- 2 +- 0,2 Nm
- 3 unidades
19 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
20 - Cajón
21 - Pomo regulación longitudinal
22 - Armazón del asiento
23 - Espuma cojín
- Desmontar y montar
24 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
25 - Sensor de detección de plaza ocupada
- Desmontar y montar
26 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
27 - Tapizado cojín asiento
- Desmontar y montar

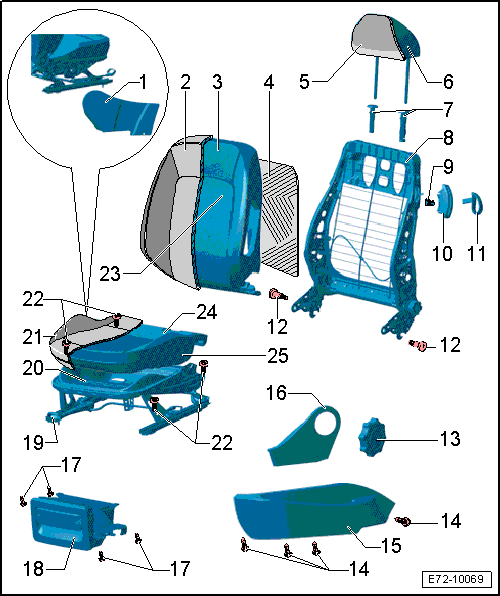

Asiento anterior con regulación en altura (versión CUPRA): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tapizado del respaldo
- Desmontar y montar
3 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
4 - Espuma respaldo
- Desmontar y montar
5 - Cartón parte dorsal respaldo
6 - Funda del apoyacabezas
7 - Apoyacabezas
- Desmontar y montar
8 - Guía del apoyacabezas
- Desmontar y montar
9 - Armazón del respaldo
10 - Grapa de fijación
11 - Marco
12 - Pomo abatimiento
13 - Tornillo
- 24 +- 2,4 Nm
- 2 unidades
14 - Grapa de fijación
15 - Palanca regulación altura
16 - Tornillo
- 5,5 +- 0,6 Nm
- 3 unidades
17 - Elemento regulador de altura
18 - Soporte cacha
19 - Tornillo
- 12+- 1,2 Nm
20 - Pomo regulación en altura
21 - Tornillo
- 2 +- 0,2 Nm
- 3 unidades
22 - Pomo regulación respaldo
23 - Tapa externa recline
24 - Revestimiento lateral
- Desmontar y montar
25 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
26 - Cajón
27 - Pomo regulación longitudinal
28 - Armazón del asiento
29 - Espuma cojín
- Desmontar y montar
30 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
31 - Sensor de detección de plaza ocupada
- Desmontar y montar
32 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
33 - Tapizado cojín asiento
- Desmontar y montar
Asiento anterior sin regulación en altura (versión CUPRA): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tapizado del respaldo
- Desmontar y montar
3 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
4 - Espuma respaldo
- Desmontar y montar
5 - Cartón parte dorsal respaldo
6 - Funda del apoyacabezas
7 - Apoyacabezas
- Desmontar y montar
8 - Guía del apoyacabezas
- Desmontar y montar
9 - Armazón del respaldo
10 - Grapa de fijación
11 - Marco
12 - Pomo abatimiento
13 - Tornillo
- 24 +- 2,4 Nm
- 2 unidades
14 - Tapa externa recline
15 - Pomo regulación respaldo
16 - Revestimiento lateral
- Desmontar y montar
17 - Tornillo
- 2 +- 0,2 Nm
18 - Tornillo
- 2 +- 0,2 Nm
- 3 unidades
19 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
20 - Cajón
21 - Pomo regulación longitudinal
22 - Armazón del asiento
23 - Espuma cojín
- Desmontar y montar
24 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
25 - Sensor de detección de plaza ocupada
- Desmontar y montar
26 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
27 - Tapizado cojín asiento
- Desmontar y montar
