Seat Ibiza: Asiento anterior: desmontar y montar

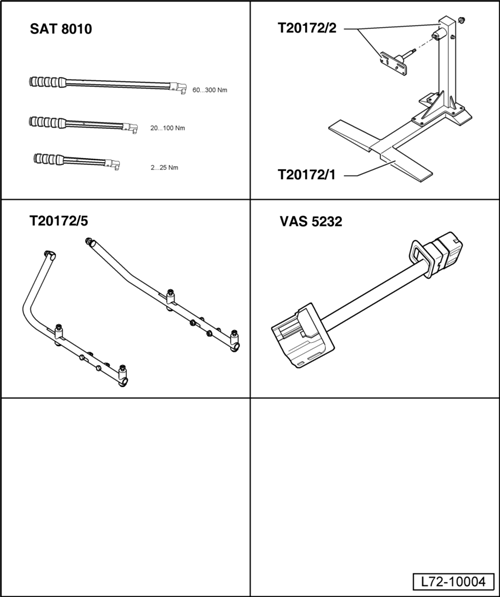

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-
• Base -T20172/1-
• Torre -T20172/2-
• Soporte asientos -T20172/5-
• Adapt. Airbag lateral -VAS 5232-

Desmontar

¡Atención!

Es obligatorio atenerse al procedimiento descrito en el manual de reparaciones para desembornar y embornar la batería.

- Desembornar la batería.

Aviso

• Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
• Después de embornar la batería hay que procurar que la verificación del equipamiento del vehículo (radio, reloj, elevalunas eléctricos, etc.) se efectúe según el Manual de Reparaciones y/o el Manual de Instrucciones.
• Antes de separar el cable de disparo y el de masa, el mecánico debe eliminar cualquier carga electrostática acumulada (tocando el resbalón de la cerradura de la puerta o la carrocería).
• Para el desmontaje y montaje hay que tener en cuenta algunas diferencias en función del equipamiento.

- Desplazar el asiento hacia delante.

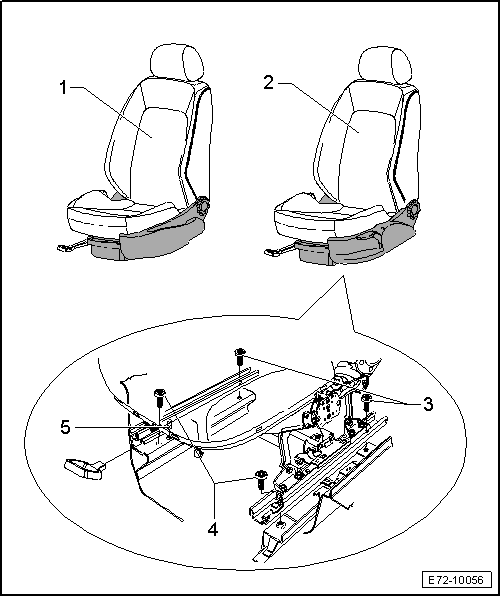

- Desenroscar los tornillos posteriores -3- ubicados en la parte interior de los carriles guía.

- Desplazar el asiento hacia atrás.Desenroscar los tornillos anteriores -4- ubicados en la parte interior de los carriles guía.

- Extraer el asiento hacia arriba.

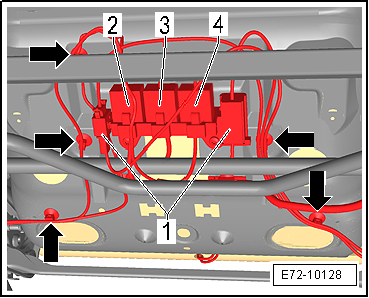

- Desacoplar los conectores -1..4- ubicados en la parte inferior del armazón del asiento.

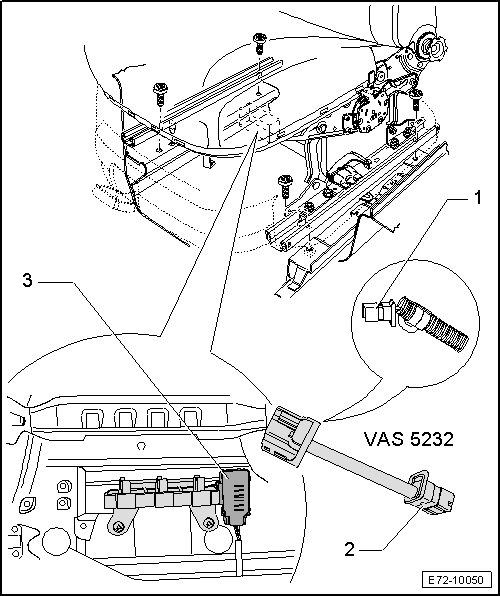

- Acoplar el adapt. airbag lateral -VAS 5232--2- al conector del airbag -3-.

¡ATENCIÓN!

Utilizar el soporte asientos - T20172/5- para reparaciones de desmontaje y montaje de los diferentes componentes de asiento.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

Aviso

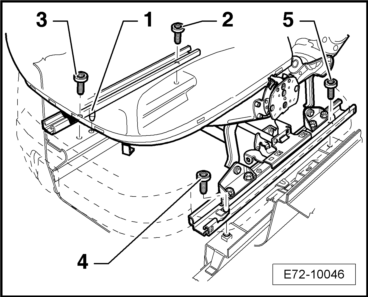

• En el montaje tener en cuenta de posicionar correctamente el perno de centrado -1-, ubicado en la guía lado túnel.
• Antes de atornillar el lado túnel delantero, se debe asegurar que las dos guías estén ancladas.
• Antes de atornillar el lado estribera delantero, deben estar ancladas las guías del asiento.

- Apretar los tornillos del asiento en el orden establecido -2...5-.

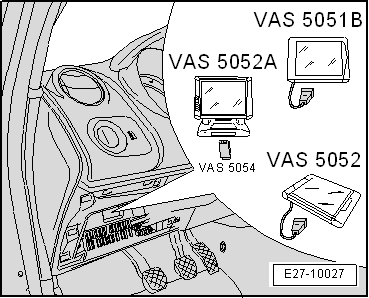

Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.

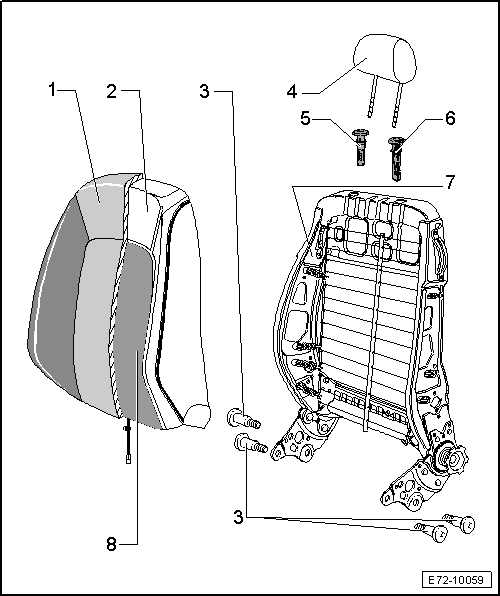

Respaldo del asiento anterior (5 puertas): cuadro general de montaje

1 - Tapizado del respaldo

• Desmontar y montar

2 - Espuma respaldo

• Desmontar y montar

3 - Tornillo

• 24 +- 2,4 Nm
• 4 unidades

4 - Apoyacabezas

• Desmontar y montar

5 - Guía del apoyacabezas

• Sin regulador de posición con pestaña
• Desmontar y montar

6 - Guía del apoyacabezas

• Con regulador de posición de altura
• Desmontar y montar

7 - Armazón del respaldo

• Respaldo del asiento anterior: desmontar y montar

8 - Elemento calefactor del respaldo (pegado)

• Desmontar y montar
