Seat Ibiza: Spoiler ecomotive: cuadro general de montaje

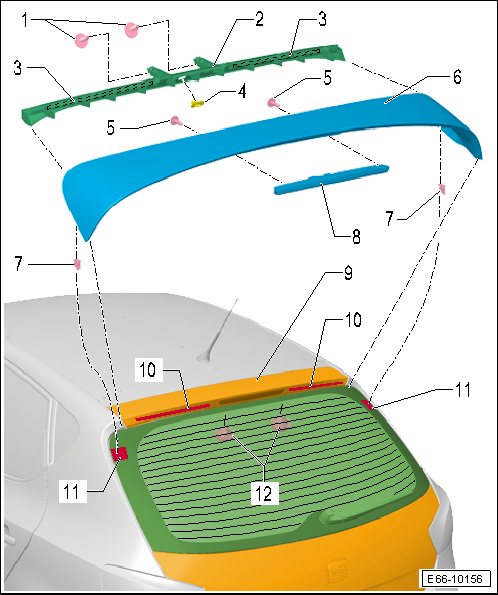

			Spoiler ecomotive: cuadro general de montaje, parte I

1 - Tornillo
2 - Soporte del spoiler
	-  Con rebaje para la aplicación del cordón de pegamento monocomponente
110 ML -DH 009 100 03-; corte transversal del cordón: Ancho = 6 mm, alto
= 10 mm

	-  Desmontar y montar

3 - Cinta adhesiva de doble cara
4 - Pasamuros
5 - Tornillo
6 - Spoiler
7 - Guías laterales
8 - Luz de freno adicional
9 - Portón posterior
10 - Capa de imprimación
	-  Para el cordón de pegamento monocomponente 110 ML -DH 009 100 03-
del soporte del spoiler

	-  La posición de la capa de imprimación se toma a partir del rebaje
para el cordón de pegamento monocomponente 110 ML -DH 009 100 03- del
soporte del spoiler

11 - Capa de imprimación
	-  Para el cordón de pegamento monocomponente 110 ML -DH 009 100 03-
del spoiler del techo

	-  La posición de la capa de imprimación se toma a partir del spoiler
del techo

12 - Tapones

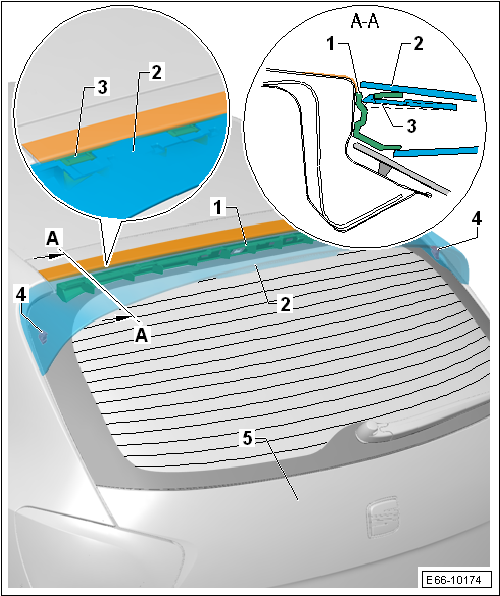

Spoiler ecomotive: cuadro general de montaje, parte II

1 - Soporte del spoiler
	-  Con rebaje para la aplicación del cordón de pegamento monocomponente
110 ML -DH 009 100 03-; corte transversal del cordón: Ancho = 6 mm, alto
= 10 mm

	-  Desmontar y montar

2 - Spoiler
3 - Grapas de sujección
4 - Guías laterales
5 - Portón posterior
