Seat Ibiza: Respaldo del asiento anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

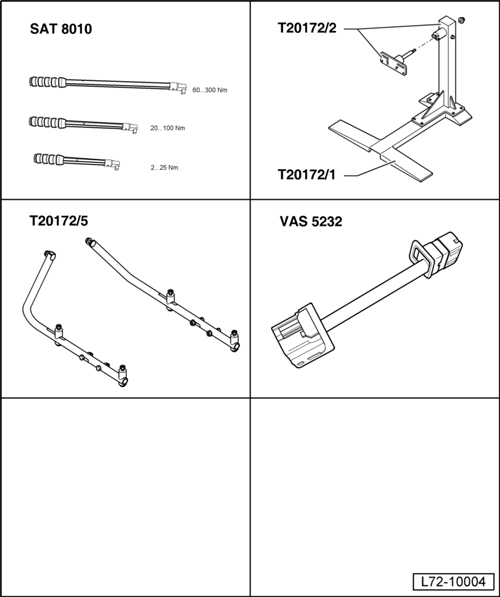

- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
- Kit llaves dinamométricas -SAT 8010-
- Adapt. Airbag lateral -VAS 5232-
Desmontar
¡Atención!
Es obligatorio atenerse al procedimiento descrito en el manual de reparaciones para desembornar y embornar la batería.
Aviso
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Después de embornar la batería hay que procurar que la verificación del equipamiento del vehículo (radio, reloj, elevalunas eléctricos, etc.) se efectúe según el Manual de Reparaciones y/o el Manual de Instrucciones.
- Antes de separar el cable de disparo y el de masa, el mecánico debe eliminar cualquier carga electrostática acumulada (tocando el resbalón de la cerradura de la puerta o la carrocería).
- Para el desmontaje y montaje hay que tener en cuenta algunas diferencias en función del equipamiento.
- Desembornar la batería.
- Desmontar el asiento anterior.
Aviso
El adapt. airbag lateral -VAS 5232- deberá estar conectado en todo el proceso de desmontaje.

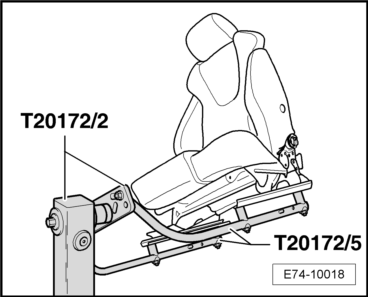

- Posicionar el asiento anterior en el soporte asientos -T20172/5-.
- Desmontar el cierre del cinturón anterior.
Versión 5 puertas
- Desmontar el embellecedor de asiento sin elemento regulador de altura.
- Desmontar el embellecedor de asiento con elemento regulador de altura.

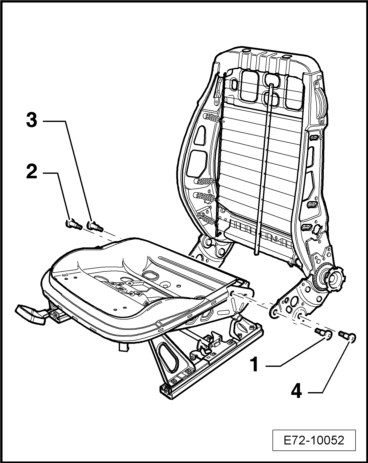

- Desenroscar los tornillos -1...4- (par de apriete 24 +- 2,4 Nm).
Modelo 3 puertas
- Desmontar el embellecedor de asiento sin elemento regulador de altura.
- Desmontar el embellecedor de asiento con elemento regulador de altura.

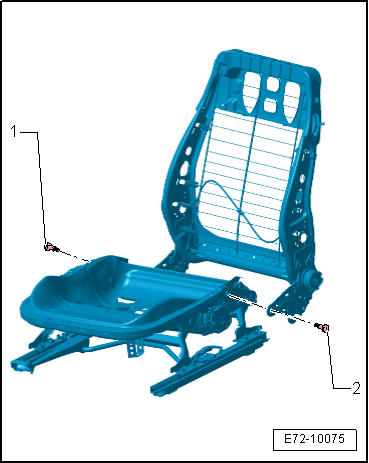

- Desenroscar los tornillos -1- y -2- (par de apriete 24 +- 2,4 Nm) de ambos lados del asiento.
Versión CUPRA
- Desmontar el embellecedor de asiento sin elemento regulador de altura.
- Desmontar el embellecedor de asiento con elemento regulador de altura.
- Desenroscar los tornillos -1- y -2- (par de apriete 24 +- 2,4 Nm) de ambos lados del asiento.
Continúa para todos los vehículos

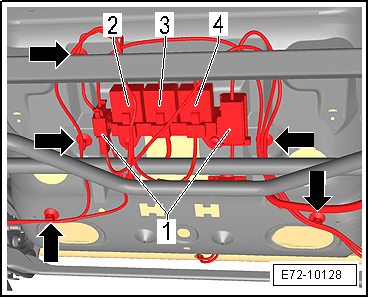

- Sacar de su ubicación -flechas- el cableado del airbag lateral y en caso dado el conector de la calefacción del respaldo.

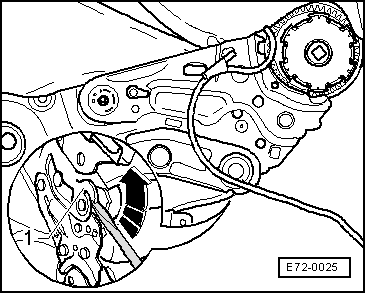

- Hacer palanca con un destornillador en el sentido de la -flecha-; y si fuera necesario golpear adecuadamente el cierre de encaje -1- hasta que la apertura del cierre sea total.
- Desencajar en ambos lados los cierres de encaje y retirar el respaldo.
¡Atención!
Utilizar el soporte asientos -T20172/5- para reparaciones de desmontaje y montaje de los diferentes componentes del respaldo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Vehículos 5 puertas
Aviso
Los tornillos de ajuste -1...4- deben bloquearse con el líquido protector.
- Apretar los tornillos del asiento en el orden establecido -1...4- (par de apriete 24 +- 2,4 Nm).
Vehículos 3 puertas
Aviso
Los tornillos de ajuste -1- y -2- deben bloquearse con el líquido protector.
- Apretar los tornillos del asiento en el orden establecido -1- y -2- (par de apriete 24 +- 2,4 Nm).
Vehículos CUPRA
Aviso
Los tornillos de ajuste -1- y -2- deben bloquearse con el líquido protector.
- Apretar los tornillos del asiento en el orden establecido -1- y -2- (par de apriete 24 +- 2,4 Nm).
Apoyacabezas asiento anterior: desmontar y montar
Desmontar

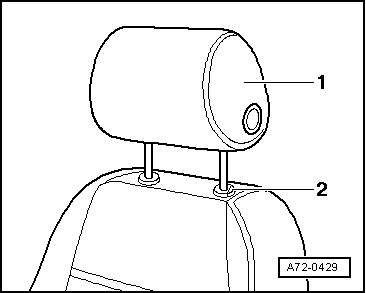

- Pulse la tecla -2- y extraiga el apoyacabezas -1-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Introducir el apoyacabezas en las guías hasta que se oiga que encastra.
Guía de los apoyacabezas del asiento anterior: desmontar y montar
Desmontar
- Desmontar el apoyacabezas.

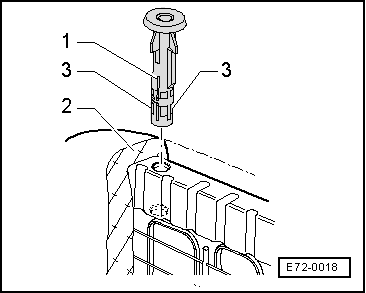

- Presionar hacia abajo el acolchado del respaldo y con un destornillador o punzón desbloquear la pestaña de fijación -1- de la guía del apoyacabezas.
- Sacar la guía del apoyacabezas -2-.

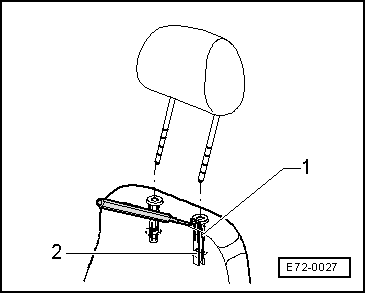

- Presionar hacia abajo el acolchado del respaldo -2- y con un destornillador o botador, desbloquear la pestaña -1-.
- A continuación presionar alternativamente, con un destornillador las lengüetas laterales -3-.
- Sacar definitivamente la guía del apoyacabezas -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Si en el proceso de desmontaje las guías del apoyacabezas, han sufrido daños en las pestañas de fijación y lengüetas, se deberán de sustituir las guías completas.

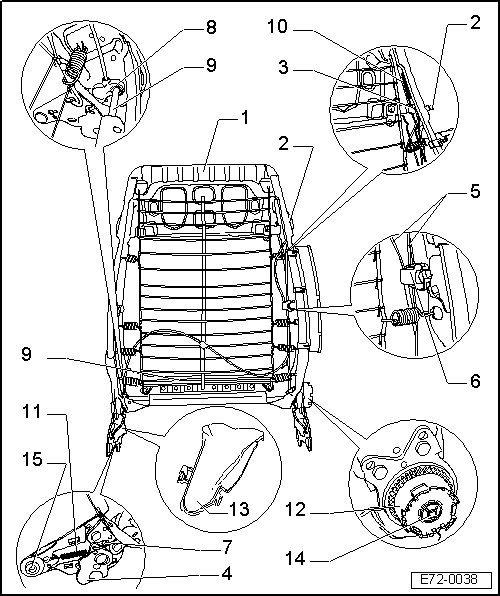

Armazón del respaldo: cuadro general de montaje
1 - Armazón del respaldo
2 - Pomo de abatimiento
3 - Gancho superior del cable de mando
4 - Gancho fiador
5 - Cable de mando para bloqueo de respaldo
6 - Guía de cable
7 - Gancho inferior del cable de mando
8 - Guía inferior del cable de mando
9 - Barra para reglaje del respaldo
10 - Muelle del gancho fiador
11 - Muelle del gancho fiador inferior
12 - Conjunto de regulación para reglaje de respaldo
13 - Revestimiento
14 - Arandela de seguridad
- Sustituir siempre
15 - Casquillos
