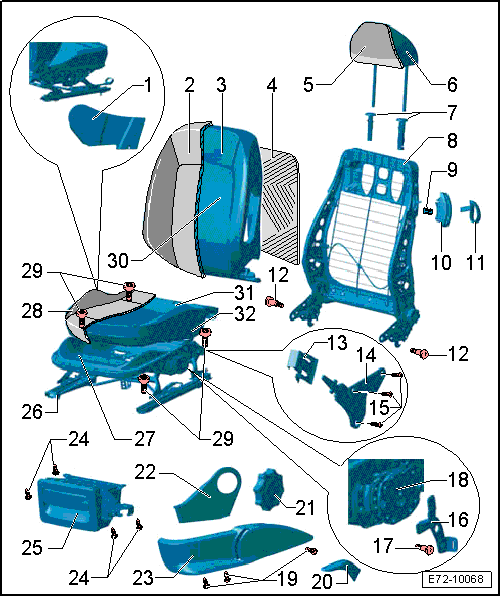

Seat Ibiza: Asiento anterior con regulación en altura (5 puertas): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tornillo
- 2 +- 0,2 Nm
3 - Tapizado del respaldo
- Desmontar y montar
4 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
5 - Espuma respaldo
- Desmontar y montar
6 - Cartón parte dorsal respaldo
7 - Funda del apoyacabezas
8 - Apoyacabezas
- Desmontar y montar
9 - Guía del apoyacabezas
- Desmontar y montar
10 - Armazón del respaldo
11 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
12 - Grapa de fijación
13 - Palanca regulación altura
14 - Tornillo
- 5,5 +- 0,6 Nm
- 3 unidades
15 - Elemento regulador de altura
16 - Soporte cacha
17 - Tornillo
- 12 +- 1,2 Nm
18 - Pomo regulación en altura
19 - Pomo regulación respaldo
20 - Tornillo
- 2 +- 0,2 Nm
- 3 unidades
21 - Revestimiento lateral
- Desmontar y montar
22 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
23 - Cajón
24 - Pomo regulación longitudinal
25 - Armazón del asiento
26 - Espuma cojín
- Desmontar y montar
27 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
28 - Sensor de detección de plaza ocupada
- Desmontar y montar
29 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
30 - Tapizado cojín asiento
- Desmontar y montar

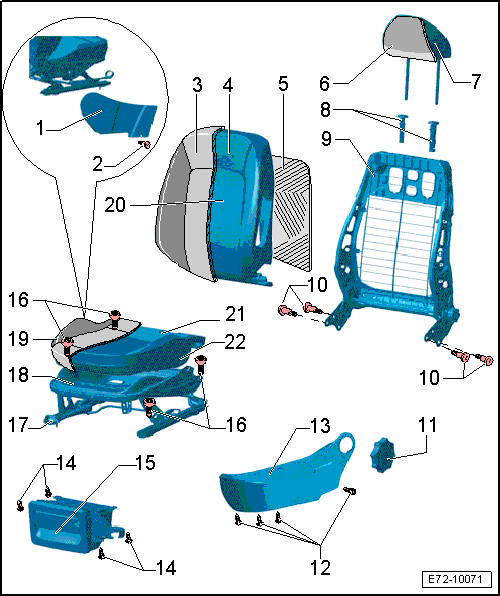

Asiento anterior sin regulación en altura (5 puertas): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tornillo
- 2 +- 0,2 Nm
3 - Tapizado del respaldo
- Desmontar y montar
4 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
5 - Espuma respaldo
- Desmontar y montar
6 - Cartón parte dorsal respaldo
7 - Funda del apoyacabezas
8 - Apoyacabezas
- Desmontar y montar
9 - Guía del apoyacabezas
- Desmontar y montar
10 - Armazón del respaldo
11 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
12 - Revestimiento lateral
- Desmontar y montar
13 - Pomo regulación respaldo
14 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
15 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
16 - Cajón
17 - Pomo regulación longitudinal
18 - Armazón del asiento
19 - Espuma cojín
- Desmontar y montar
20 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
21 - Sensor de detección de plaza ocupada
- Desmontar y montar
22 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
23 - Tapizado cojín asiento
- Desmontar y montar

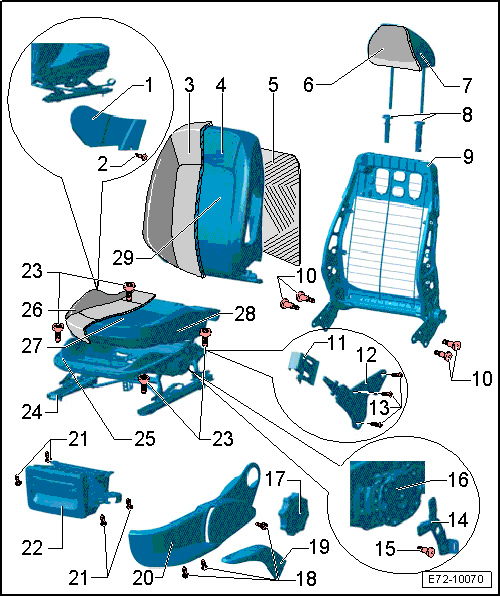

Asiento anterior con regulación en altura (3 puertas): cuadro general de montaje
Aviso
- Las fijaciones de los asientos anteriores y la desconexión del airbag lateral es similar para asientos con y sin regulación en altura.
- En el proceso de desmontaje y montaje de los asientos, será necesario la utilización de guantes para evitar manchar los tapizados.
1 - Tapa interna recline
2 - Tapizado del respaldo
- Desmontar y montar
3 - Elemento calefactor del respaldo (pegado)
- Desmontar y montar
4 - Espuma respaldo
- Desmontar y montar
5 - Cartón parte dorsal respaldo
6 - Funda del apoyacabezas
7 - Apoyacabezas
- Desmontar y montar
8 - Guía del apoyacabezas
- Desmontar y montar
9 - Armazón del respaldo
10 - Grapa de fijación
11 - Marco
12 - Pomo abatimiento
13 - Tornillo
- 24 +- 2,4 Nm
- 2 unidades
14 - Grapa de fijación
15 - Palanca regulación altura
16 - Tornillo
q 5,5 +- 0,6 Nm
- 3 unidades
17 - Elemento regulador de altura
18 - Soporte cacha
19 - Tornillo
- 12 +- 1,2 Nm
20 - Pomo regulación en altura
21 - Tornillo
- 2 +- 0,2 Nm
- 3 unidades
22 - Pomo regulación respaldo
23 - Tapa externa recline
24 - Revestimiento lateral
- Desmontar y montar
25 - Tornillo
- 2 +- 0,2 Nm
- 4 unidades
26 - Cajón
27 - Pomo regulación longitudinal
28 - Armazón del asiento
29 - Espuma cojín
- Desmontar y montar
30 - Tornillo
- 24 +- 2,4 Nm
- 4 unidades
31 - Sensor de detección de plaza ocupada
- Desmontar y montar
32 - Elemento calefactor del asiento (pegado)
- Desmontar y montar
33 - Tapizado cojín asiento
- Desmontar y montar
