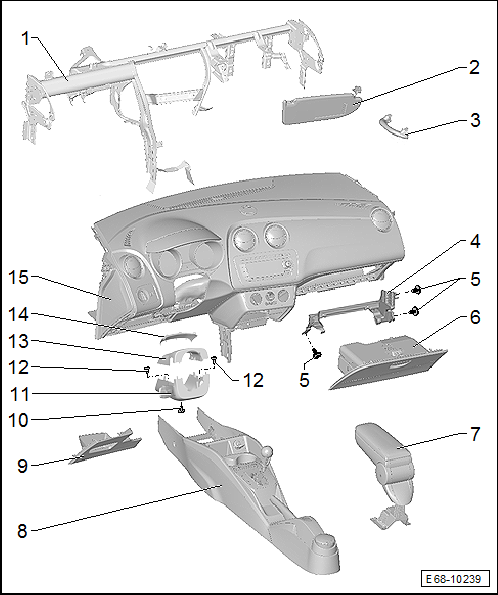

Seat Ibiza: Vista general portaobjetos, recubrimientos y embellecedores
1 - Soporte tranversal
- Cuadro general de montaje
- Desmontaje y montaje
2 - Parasol
- Desmontaje y montaje
3 - Asidero techo
- Desmontaje y montaje
4 - Soporte para el travesaño (MY 13)
- Desmontaje y montaje
5 - Tornillo
- 3 unidades
- Par de apriete 2 Nm
6 - Guantera lado acompañante
- Cuadro general de montaje
- Cuadro general de montaje (MY 13)
- Desmontaje y montaje
- Desmontaje y montaje (MY 13)
7 - Apoyabrazos
- Cuadro general de montaje
- Desmontaje y montaje
8 - Consola central
- Cuadro general de montaje
- Desmontaje y montaje
9 - Cubierta inferior lado conductor
- Cuadro general de montaje
10 - Tornillo
- 1 unidades
- Par de apriete 1,5 +- 0,2 Nm.
11 - Revestimiento inferior de la columna de dirección
- Desmontaje y montaje
12 - Tornillo
- 2 unidades
- Par de apriete 0,9 +- 0,2 Nm.
13 - Revestimiento superior de la columna de dirección
- Desmontaje y montaje
14 - Cortina
- Desmontaje y montaje
15 - Tablero portainstrumentos
- Cuadro general de montaje
- Desmontaje y montaje

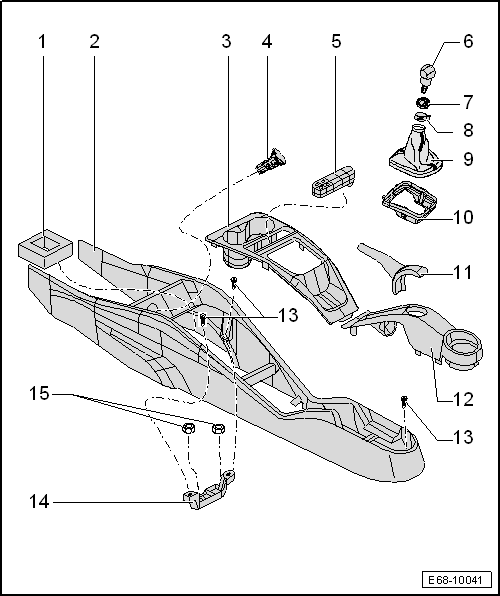

Consola central: cuadro general de montaje
1 - Insonorizante
2 - Consola central
- Desmontar y montar
3 - Conjunto tapa cambio
4 - Toma de corriente o encendedor
- Desmontar y montar
5 - Modulo interruptores consola
- Desmontar y montar
6 - Empuñadura mando cambio
- Desmontar y montar
7 - Boquilla
8 - Abrazadera
9 - Conjunto guarnición
- Desmontar y montar
10 - Marco cambio
- Desmontar y montar
11 - Revestimiento palanca de freno de mano
- Desmontar y montar
12 - Conjunto tapa freno de mano
13 - Tornillo
- 2 unidades
- Par de apriete 1,5 +- 0,2 Nm.
14 - Conjunto soporte a cambio
15 - Tuerca
- 2 unidades
- Par de apriete 23 +- 2,5 Nm.
Consola central: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
- Consola central: desmontar
- Consola central: montar
Consola central: desmontar
Aviso
Desconectar el encendido y extraer la llave de contacto.
Continúa solo para vehículos con apoyabrazos
- Desmontar el apoyabrazos.
Continúa para todos los vehículos

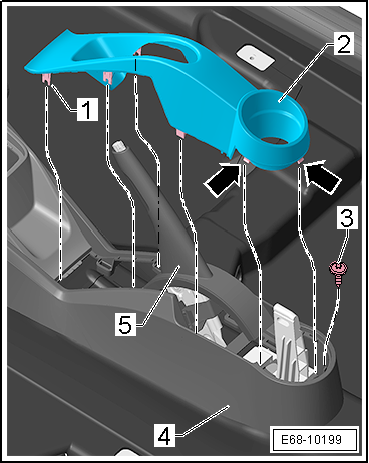

- Tirar hacia arriba de la palanca del freno de mano -5-.
- Con la ayuda de la palanca -U30800- desencajar el conjunto tapa freno de mano -2- de la consola central -4- actuando en los puntos -flechas-.
¡Atención!
Mantener precaución con las grapas de fijación -1- en el proceso de extracción del conjunto tapa freno de mano -2-.
- A continuación acabar de extraer la tapa freno de mano -2- adecuadamente en su totalidad.
- Extraer el tornillo -3-.
- Desmontar el modulo interruptores consola -5-.
- Desmontar según versiones la toma de corriente o encendedor -4-.

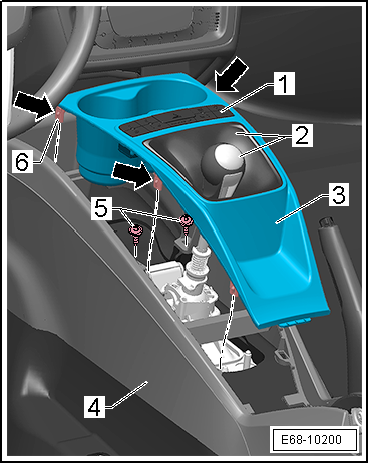

- Desprender del conjunto tapa cambio el marco de fijación con guardapolvos para la palanca de cambios -10-
- Con la ayuda de la palanca -U 30800- desencajar el conjunto tapa cambio -3- de la consola central -4- actuando en los puntos -flecha-.
¡Atención!
Mantener precaución con las grapas de fijación -6- en el proceso de extracción del conjunto tapa cambio -3-.
- A continuación acabar de extraer la tapa cambio -3- adecuadamente en su totalidad.
- Extraer los tornillos -5-.

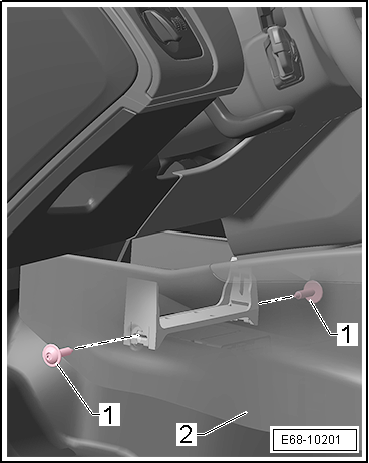

- Extraer los tornillos -1- de la consola central -2-.
- Desplazar el asiento del conductor y acompañante hacia delante hasta que hagan tope.
Aviso
Desde las plazas posteriores seguir el proceso de desmontaje.

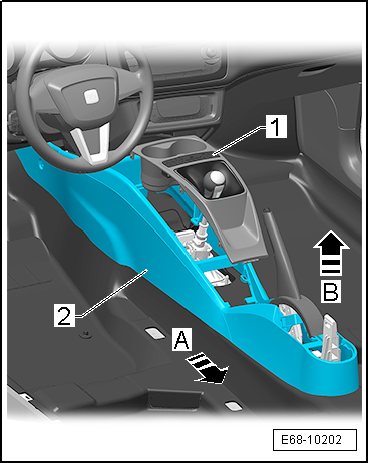

- Desplazar la consola central -2- hacia la parte posterior en el sentido de la -flecha A- (aproximadamente 3 cm).
- Sacar hacia arriba -flecha B- la consola central -2-, pasándola por encima de la palanca de cambios.
Consola central: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

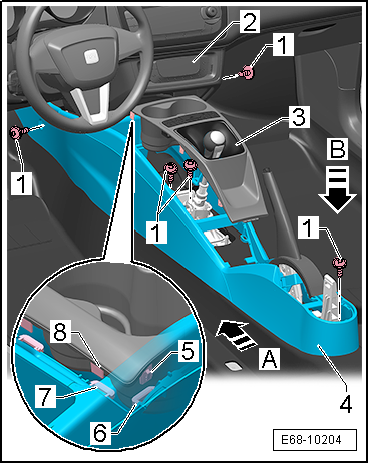

- Bajar la consola central -4- en el sentido de la -flecha B-.
¡Atención!
Antes de desplazar la consola central -4- en el sentido de la -flecha A-, tener en cuenta el centrador -7- de la consola central que encaje correctamente en el registro ubicado en el tablero de instrumentos -2-.
- Desplazar hacia la parte anterior la consola central -4- en el sentido de la -flecha A- hasta que haga tope.
Aviso
Presentar todos los tornillos -1- antes de realizar el par de apriete final.
- Apretar los tornillos -1- a 1,5 +- 0,2 Nm.

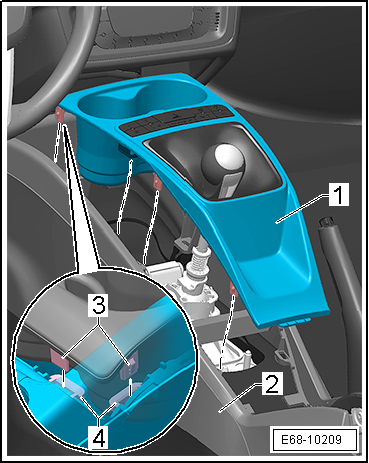

- Encajar el conjunto tapa cambio -1- en los registros -4- de la consola central -2- adecuadamente en su totalidad.
¡Atención!
Antes de encajar el conjunto tapa cambio -1- mantener precaución de alinear las grapas de fijación -3- con los registros -4- de la consola central -2-.

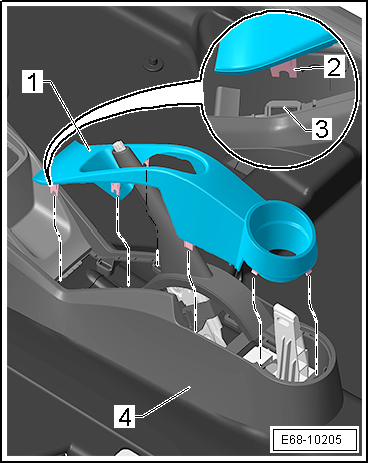

- Encajar el conjunto tapa freno de mano -1- en los registros -3- de la consola central -4- adecuadamente en su totalidad.
¡Atención!
Antes de encajar el conjunto tapa freno de mano -1- mantener precaución de alinear las grapas de fijación -2- con los registros -3- de la consola central -4-.
- Montar el apoyabrazos.
