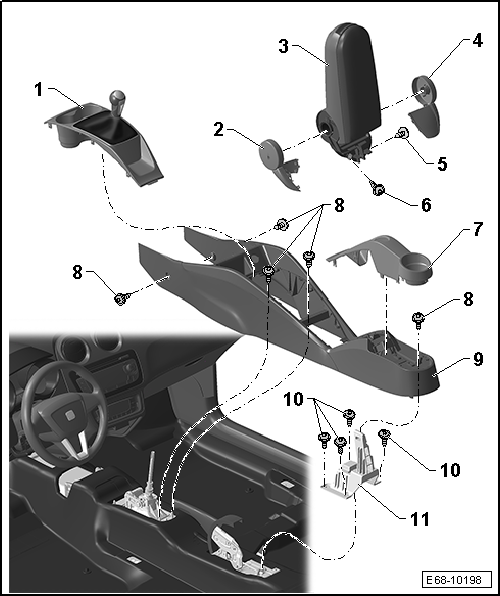

Seat Ibiza: Apoyabrazos: cuadro general de montaje
1 - Conjunto tapa cambio
2 - Tapa lateral izquierda
3 - Apoyabrazos
- Desmontar y montar
4 - Tapa lateral derecha
5 - Tornillo
- Par de apriete 20 +- 2 Nm
6 - Tornillo
- 1,5 +- 0,2 Nm
7 - Tapa freno de mano
- Adaptar tapa freno de mano con apoyabrazos
8 - Tornillo
- 5 unidades
- 1,5 +- 0,2 Nm
9 - Consola central
- Desmontar y montar
10 - Tornillo
- 4 unidades
- 7 +- 1 Nm
11 - Soporte
- Desmontar y montar
Apoyabrazos: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desplazar los asientos anteriores hacia delante hasta su tope.

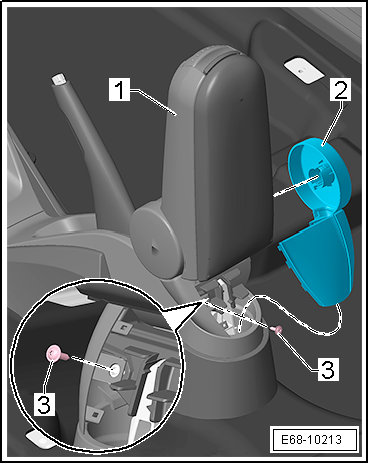

- Con la ayuda de la palanca -U 30800- desencajar la tapa lateral derecha -2- del apoyabrazos -1-.
- Extraer el tornillo -3-.

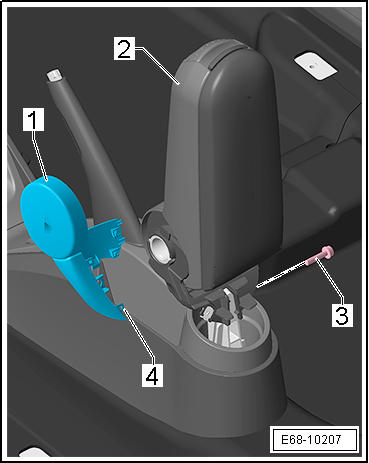

- Con la ayuda de la palanca -U 30800- desencajar la tapa lateral izquierda -1- del apoyabrazos -2-.
- Extraer el tornillo -3-.

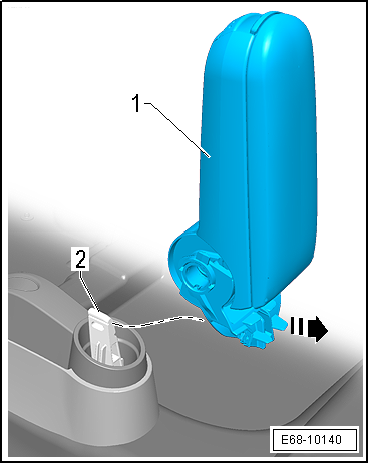

- Extraer el apoyabrazos -1- de la guía del soporte -2- en el sentido de la -flecha-.
Montar

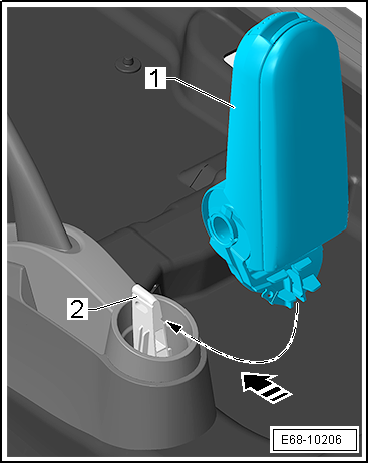

- Introducir el apoyabrazos -1- en la guía del soporte -2- en el sentido de la -flecha-.
- Encajar la tapa lateral izquierda -1- en el apoyabrazos -2-.
¡Atención!
Antes de encajar la tapa lateral izquierda -1- mantener precaución de alinear los encastres interiores de fijación respecto al apoyabrazos -2-.
Aviso
No aproximar hasta el final de su rosca el tornillo -3- ni realizar el par de apriete hasta no proceder a operaciones posteriores.

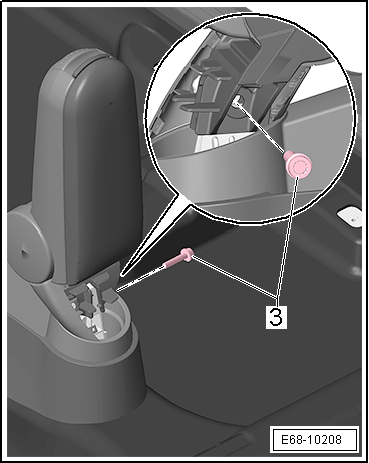

- Presentar el tornillo -3- aproximadamente 2 vueltas.
Aviso
Una vez montado el conjunto, apoyabrazos tapa -1- este se puede desplazar hacia su parte delantera o trasera (aproximadamente 1 cm.)
¡Atención!

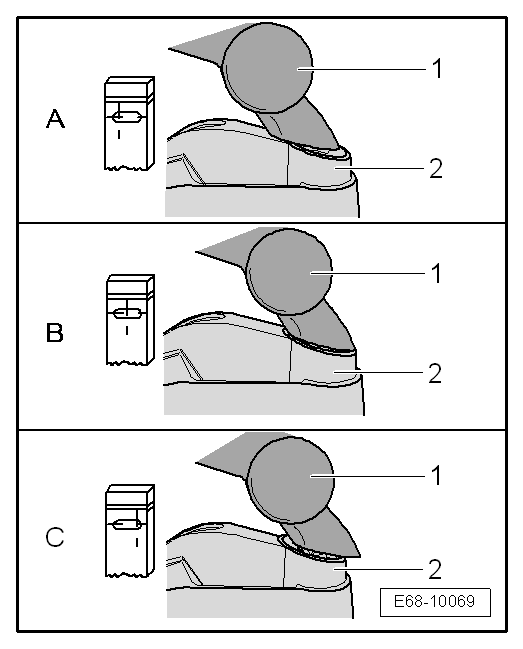

Mantener precaución de alinear el conjunto apoyabrazos tapa -1- centrado respecto a la tapa freno de mano -2-.
- POSICIÓN -A- Incorrecto
- POSICIÓN -B- Correcto
- POSICIÓN -C- Incorrecto
- Alinear el conjunto apoyabrazos tapa -1- respecto a la tapa freno de mano -2-.
- Apretar el tornillo -3- a 20 +- 2 Nm.
- Presentar y apretar el tornillo -3- a 1,5 +- 0,2 Nm.
¡Atención!
Antes de encajar la tapa lateral derecha -2- mantener precaución de alinear los encastres interiores de fijación respecto al apoyabrazos -1-.
Aviso
Ambas tapas laterales van encajadas entre si.
- Encajar la tapa lateral derecha -2- en el apoyabrazos -1- y a su misma vez en la tapa lateral izquierda.
- Una vez montado el conjunto apoyabrazos verificar su funcionalidad.
