Seat Ibiza: Marco de fijación con guardapolvos para la palanca de cambios: desmontar y montar

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage interior / Equipamiento interior / Marco de fijación con guardapolvos para la palanca de cambios: desmontar y montar

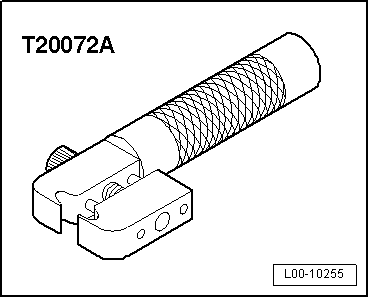

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Seat Ibiza. L00-10255

Desmontar

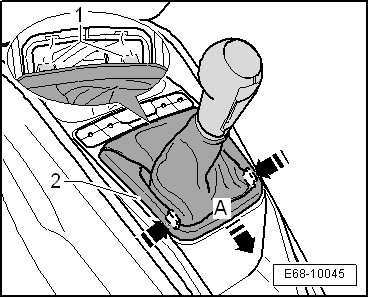

- Con la ayuda de la palanca -U 30800- extraer el marco de fijación -2- presionando en las grapas en el sentido de las -flechas-.

- Desplazar el marco de fijación -2- hacia arriba -flecha A- y separarlo de las entallas -1-.

Seat Ibiza. E68-10045

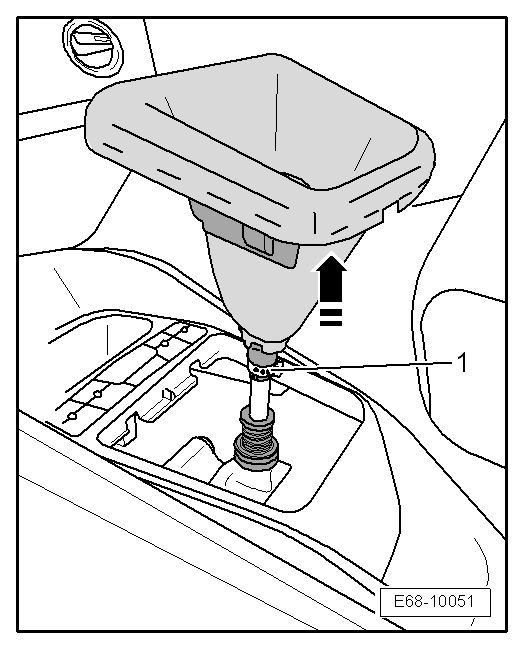

- Romper la abrazadera de fijación -1-.

- Retirar el guardapolvo junto con el pomo y el marco de fijación en el sentido de la -flecha-.

Seat Ibiza. E68-10051

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:

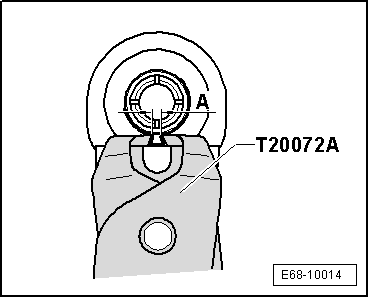

- Colocar el pomo junto con el guardapolvo en la palanca de cambios y fijar con una nueva abrazadera.

- Para apretar la abrazadera emplear el alicate -T20072-.

Aviso

Tener especial atención en la medida de la abrazadera de fijación del conjunto empuñadura A = 4 +- 0,2 mm.

Seat Ibiza. E68-10014

Empuñadura para palanca del freno de mano: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

Aviso

El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.

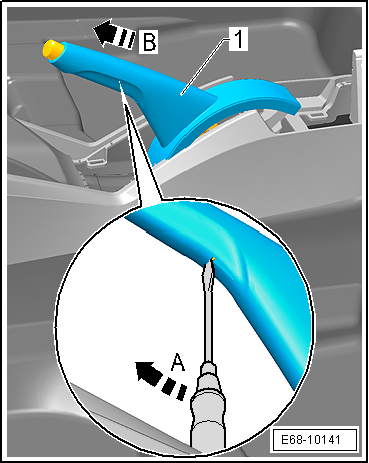

- Tirar hacia arriba de la palanca del freno de mano.

- Con la ayuda de la palanca -U 30800- desprender el conjunto tapa freno de mano.

- Introducir un destornillador pequeño en el rebaje de la palanca y presionar hacia la empuñadura -flecha A-.

- Desmontar la empuñadura -1- de la palanca del freno de mano tirando hacia fuera -flecha B-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

Seat Ibiza. E68-10141
