Seat Ibiza: Culata: cuadro general de componentes
- Verificar la culata con respecto a deformación
- Identificación de la junta de la culata

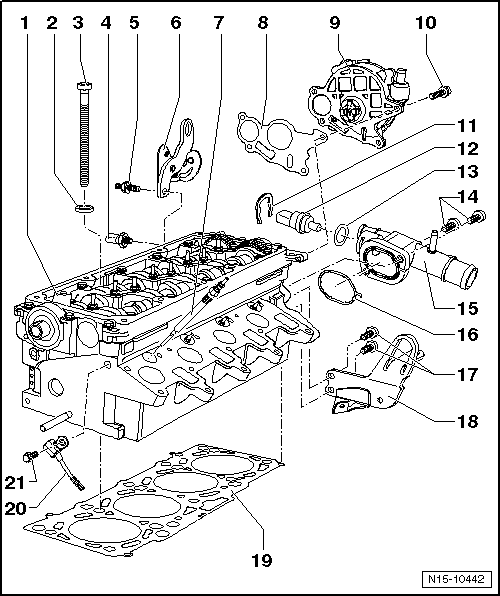

1 - Culata
- Desmontar y montar
- Tras su sustitución, cambiar el lÃquido refrigerante
2 - Arandela
- Para tornillo de la culata
3 - Espárrago de la culata
- Respetar el orden de montaje al aflojar y apretar
- Antes del montaje, colocar las arandelas en la culata
4 - Manocontacto de aceite -F1-, 22 Nm
- Identificación: Verde
- 0,5 bares
- En caso de inestanqueidad, cortar y sustituir el retén
- Verificar
- Desmontar y montar
5 - 20 Nm
6 - Argolla
7 - BujÃa de precalentamiento 18 Nm
8 - Junta
9 - Bomba de vacÃo
10 - 10 Nm
11 - Grapa
12 - Transmisor de temperatura del lÃquido refrigerante -G62-
13 - Retén
14 - 10 Nm
15 - Manguito de empalme de lÃquido refrigerante
16 - Retén
17 - 25 Nm
18 - Argolla
19 - Junta de la culata
- Sustituir
- Tener en cuenta el distintivo
- Tras su sustitución, cambiar el lÃquido refrigerante
20 - Sensor Hall -G40-
- Para la posición del árbol de levas
- Para su desmontaje y montaje, debe extraerse la correa dentada de
las ruedas de los árboles de levas y aflojarse la polea de reenvÃo
21 - 10 Nm
Verificar la culata con respecto a deformación
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios

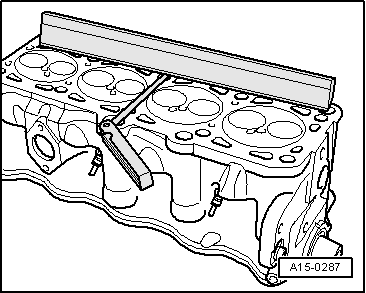

- Comprobar si la culata está deformada con una regla auxiliar
y una galga en varios puntos.
Deformación máxima admisible: 0,1 mm.
Aviso
No es admisible repasar las culatas diesel.

Identificación de la junta de la culata

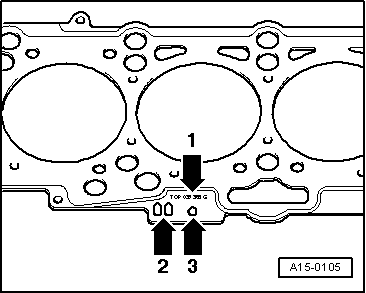

- Núm. de recambio = (-flecha 1-)
- Código para efectos de gestión = (-flecha
2-) (¡no tener en cuenta!)
- Agujeros = (-flecha 3-)
Aviso
- Dependiendo de la cota de prominencia de los pistones se
montan juntas de culata de distinto espesor. Al sustituir la
junta, reemplazarla por una junta con la misma identificación.
- Al montar pistones nuevos o un motor aligerado se debe
verificar la posición del pistón en el punto muerto superior.

LEER SIGUIENTE:
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad
entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares
¡ATENCIÓN!
Al montar un motor aligerado nuevo, es obligatorio
después del montaje de los tubos de alta presión,
apretar al par especificado las mordazas de sujeción de
las unidades inyectoras.
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad
entre Seat / VW / Audi / Skoda
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares n
