Seat Ibiza: Indicaciones generales
Identificación
Asignación del número PR - Freno

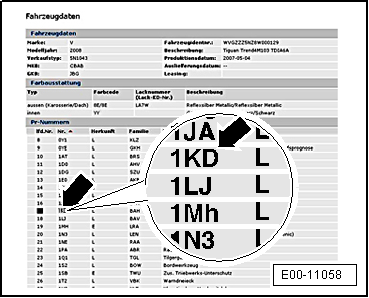

En la hoja portadatos del vehÃculo figura, entre otras cosas, el número PR correspondiente al tipo de frenos que se han montado en el vehÃculo.
El portadatos del vehÃculo se encuentra en la cavidad para la rueda de recambio y en el Plan de Asistencia Técnica.
- Las siguientes tablas muestran un desglose de los números PR. Estos son importantes para la combinación pinza de freno/disco de freno y pastilla de freno.
- Consultar la información correspondiente al freno trasero montado en cada vehÃculo en ELSA/Indicaciones individuales del vehÃculo.
El vehÃculo del ejemplo lleva montado un freno trasero "1KD".
Sistema de frenos

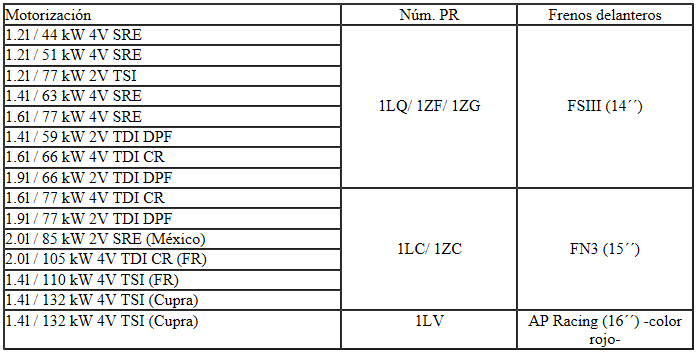

Frenos delanteros
Frenos traseros

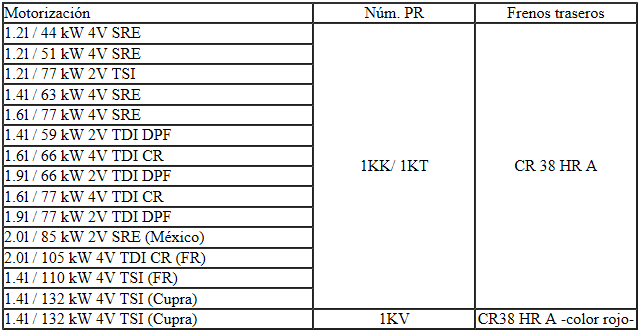

Frenos traseros de disco:

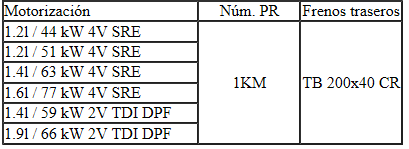

Frenos traseros de tambor:
Indicaciones de seguridad
Medidas de seguridad para la realización de recorridos de prueba con equipos de comprobación y medición
Si durante un recorrido de prueba es preciso emplear aparatos de comprobación y medición, se debe tener en cuenta lo siguiente:
¡ATENCIÓN!
Peligro de accidente por distracción y por no ir afianzados de forma suficiente los equipos de comprobación y medición durante la prueba dinámica.
Peligro por el disparo del airbag del acompañante en caso de accidente.
- El manejo de los aparatos de comprobación y medición durante el recorrido puede ser motivo de distracción.
- Si los equipos de comprobación y medición no van bien fijados se corre mayor riesgo de lesiones.
- Colocar el asiento del acompañante en la posición más retrasada.
- Emplear exclusivamente el equipo de diagnosis de vehÃculos.

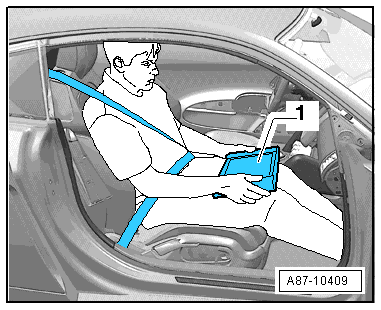

- Los aparatos de comprobación y medición -1- deben colocarse como se muestra en la ilustración: planos sobre las piernas del acompañante, quien se encargará de su manejo.
Datos técnicos
Datos técnicos de los frenos

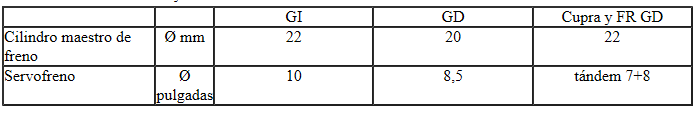

Cilindro maestro de freno y servofreno
Frenos delanteros

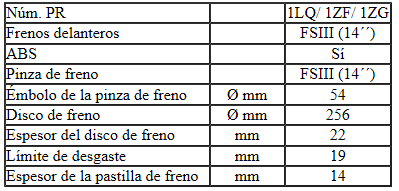

Freno delantero FSIII

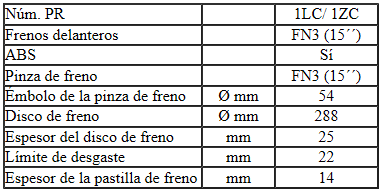

Freno delantero FN3 (15´´)

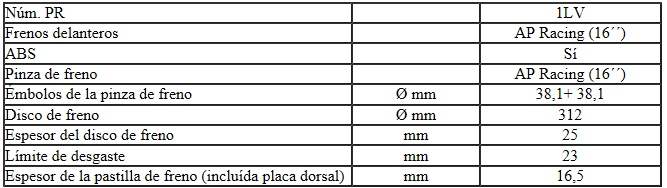

Freno delantero AP Racing (16´´)
Frenos traseros

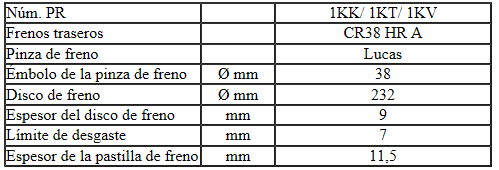

Freno trasero de disco CR38 HR A

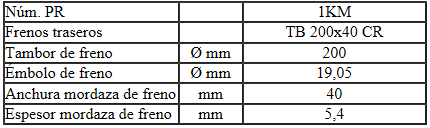

Freno trasero de tambor
Comprobación de los frenos
Indicaciones generales
- Las verificaciones se realizan en el banco de rodillos.
- La prueba debe efectuarse con el cambio de marchas en punto muerto (cambio manual) o en "N" (cambio automático).
- Para efectuar la prueba deben tenerse en cuenta las especificaciones del fabricante del banco de pruebas.
VehÃculos con tracción delantera
- Los frenos deben revisarse en un banco de pruebas de rodillos de un eje.
- Durante la prueba no deben superarse los 6 km/h, ya que al no arrancar los rodillos simultáneamente podrÃa intervenir el regulador de frenado (EDS).
- Los bancos de pruebas homologados por SEAT cumplen estos requisitos.
