Seat Ibiza: Ubicación de componentes del mando para la calefacción y el aire acondicionado manual (climatic)

Aviso

Todos los componentes detallados forman parte del mando para la calefacción y el aire acondicionado y no se puede sustituir por separado.

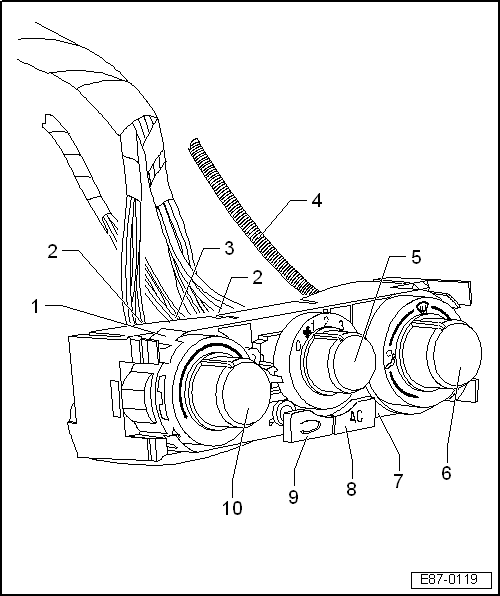

1 - Mando para la calefacción y el aire acondicionado

• Con unidad de control para el aire acondicionado -J301-
• Está conectada con otras unidades de control por medio del bus de datos
• Recibe información sobre la demanda de calor y de frío y envía las señales correspondientes a la válvula de regulación del compresor o del motor regulador para la trampilla de temperatura
• Comprobar

2 - Conector - mazo del cable del aire acondicionado

3 - Conector - mazo del cable del vehículo

4 - Eje flexible

• Para la unidad de regulación para las trampillas de distribución de aire
• Desmontar y montar

5 - Conmutador para el ventilador de aire fresco -E9-

• 4 niveles de potencia
• El aire acondicionado sólo se conecta cuando el ventilador de aire fresco está conectado

6 - Mando giratorio para las trampillas de distribución de aire

• Ajuste manual de las trampillas por medio del eje flexible
• Si se selecciona "antivaho" con el modo de recirculación de aire conectado se cambia automáticamente al modo de funcionamiento de aire (quitar el vaho del parabrisas); pulsando de nuevo la tecla de recirculación de aire se vuelve a cambiar al modo de recirculación de aire
• Distribución de aire en calefactor

7 - Termosensor - tablero de instrumentos -G56-

• Con ventilador para el sensor de temperatura -V42-

8 - Conmutador para aire acondicionado -E35-

• El aire acondicionado sólo se conecta cuando el ventilador de aire fresco está conectado

9 - Conmutador para la trampilla de aire fresco y de recirculación de aire -E159-

10 - Mando giratorio para la selección de temperatura, potenciómetro -G267-

• Regulación de la temperatura interior de 16...31 ºC
• Cuando el mando giratorio hace tope hacia la derecha o izquierda la regulación de temperatura se desconecta (la trampilla de temperatura está completamente abierta o completamente cerrada)
• Cuando la temperatura exterior sea superior a la temperatura interior seleccionada hay que conectar el aire acondicionado.

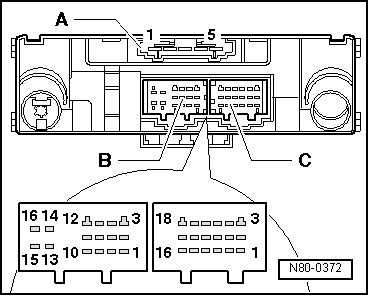

Conectores de la unidad de regulación del aire acondicionado manual (Climatic)

Conectores de 5 contactos, caja del conector A

1 - 4ª velocidad de la turbina

2 - 3ª velocidad de la turbina

3 - 2ª velocidad de la turbina

4 - 1ª velocidad de la turbina

5 - Borne X Contacto

Conector de 16 contactos, caja del conector B

1 - Transmisor de alta presión -G65-

3 - Relé para ventilador del radiador -V7- y -V35-, velocidad 1 -J293-

6 - Relé para ventilador del radiador -V7- y -V35-, velocidad 2 -J293-

8 - CAN High

11 - CAN Low

13 - Borne 31

14 - Borne 15

15 - Válvula reguladora externa del compresor, aire acondicionado -N280-

16 - Borne 30

Conector de 18 contactos, caja del conector C

2 - Transmisor de la temperatura del aire, difusor central -G191-

3 - Transmisor de la temperatura del aire, salida del evaporador -G263-

4 - Masa señales para el transmisor de la temperatura del aire

5 - Transmisor de la temperatura del aire, difusor zona reposapiés -G192-

7 - Masa señales para los potenciómetros de los servomotores

10 - Potenciómetro del servomotor de la trampilla de temperatura -G92-

11 - + 5V, 10 mA para los potenciómetros de los servomotores

12 - Potenciómetro del servomotor de la trampilla de aire circulante -G143-

13 - Servomotor para trampilla de temperatura -V68-

15 - Servomotor para trampilla de aire fresco/aire circulante -V113-

16 - Servomotor para trampilla de temperatura -V68-

18 - Servomotor para trampilla de aire fresco/aire circulante -V113-
