Seat Ibiza: Spoiler inferior
Spoiler inferior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desmontar el revestimiento del paragolpes anterior.
Aviso
Al apoyar por cualquiera de las partes interponer entre el revestimiento del paragolpes anterior y la superficie sobre la que se apoye, un material apropiado para proteger el revestimiento del paragolpes.

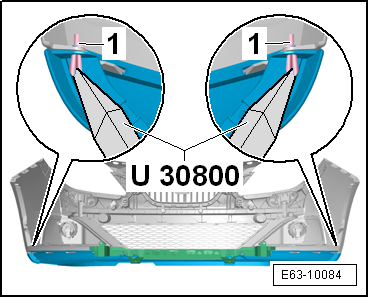

- Extraer los remaches extensibles -1- a ambos lados con la ayuda de la palanca -U 30800-.
Para extraer los remaches extensibles -1- hay que proceder de la siguiente manera:
- Introducir la palanca -U 30800- por la parte inferior del remache extensible y empujar el embolo del remache y extraer el remache extensibles -1-.
- Desprender las grapas de fijación de la traviesa inferior -3- que fijan al spoiler anterior inferior.
Para extraer las grapas de fijación de las fijaciones al spoiler hay que proceder de la siguiente manera:

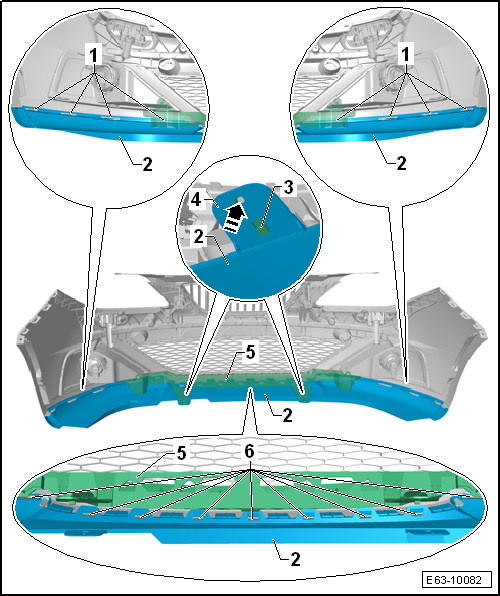

- Presionar las orejetas -4- del spoiler -2- en el sentido de la -flecha- de esta manera se liberan las grapas -3-.
- Liberar de las grapas -1- el spoiler -2- empezando por los extremos exteriores.
- Separar el spoiler -2- de la traviesa inferior -5- lo suficiente para poder visualizar las grapas -6-.
- Liberar de las grapas -6- del spoiler -2- empezando por uno de los extremos.
- Retirar el spoiler anterior -2-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

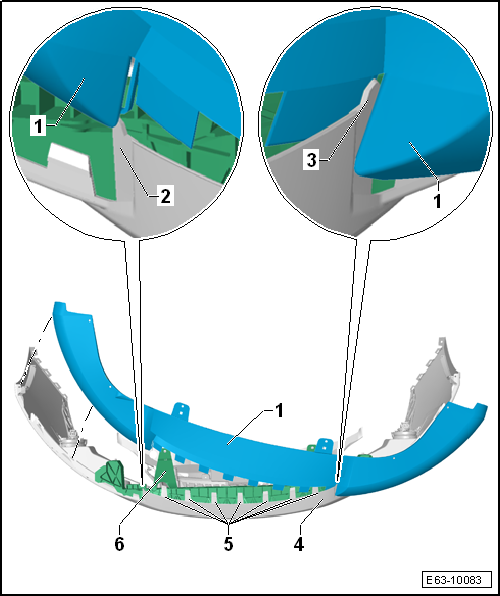

- Encarar la fijación del spoiler en la guía -3- del revestimiento del paragolpes -4-.
- A continuación abatir el spoiler -1- y encarar las grapas -5- del revestimiento del paragolpes -4- en sus respectivas fijaciones.
- Encarar la fijación del spoiler en la guía -2- del revestimiento del paragolpes -4-.
- Terminar de encarar las grapas restantes del revestimiento del paragolpes -4- respecto a las fijaciones del spoiler.
- Una vez encarado presionar el spoiler -1- contra el revestimiento del paragolpes -4- hasta fijar correctamente el spoiler.
- Fijar el spoiler -1- a las grapas de fijación de la traviesa inferior -6-.
- Asegurarse de que quede bien fijado el spoiler -1- al revestimiento del paragolpes -4-.
- Colocar los remaches extensibles a ambos lados.
- Montar el revestimiento paragolpes anterior.
Spoiler inferior (MY 13►): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar

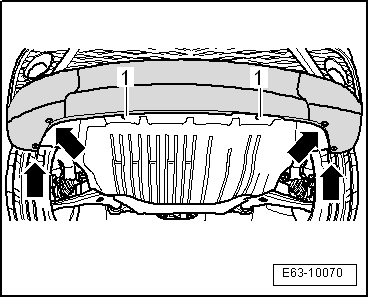

- Extraer los tornillos inferiores -flechas-.

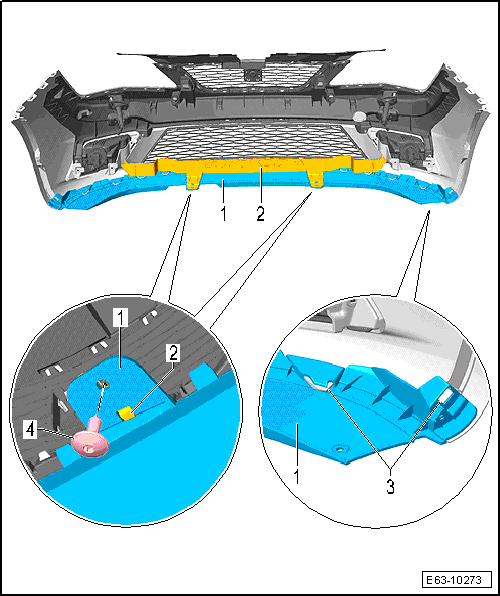

- Retirar las orejetas -2- del spoiler -1- de esta manera se liberan.
- Con la ayuda de la palanca -U 30800- liberar las grapas -3- del spoiler -1- empezando por unos de los extremos exteriores -detalle-.
- Retirar el spoiler anterior -1-.
Montar
Realizar las operaciones de montaje, en el orden inverso a las descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Encajar, presionando a mano, cada una de las presillas.
Perfil guía: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Aviso
- Las operaciones de desmontaje y montaje descritas a continuación corresponden a la pieza del perfil guía del lado izquierdo.
- Las operaciones correspondientes al perfil guía del lado derecho son semejantes.
Desmontar
- Desmontar el revestimiento paragolpes anterior.

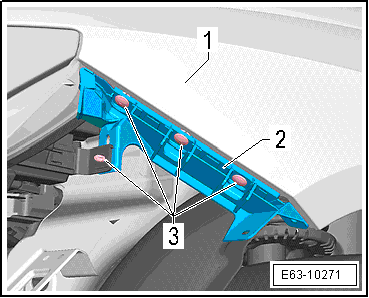

- Desenroscar los tornillos -3- y tirar del elemento guía -2- hacia abajo para extraerlo de la aleta -1-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Par de apriete
- Tornillos que fijan el perfil guía
- En el montaje, el revestimiento del paragolpes tiene que encastrar perfectamente en el perfil guía.
Moldura soporte del pasarruedas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Aviso
- Las operaciones de desmontaje y montaje descritas a continuación corresponden a la moldura soporte del pasarruedas del lado izquierdo.
- Las operaciones correspondientes a la moldura soporte del pasarruedas del lado derecho son semejantes.
Desmontar

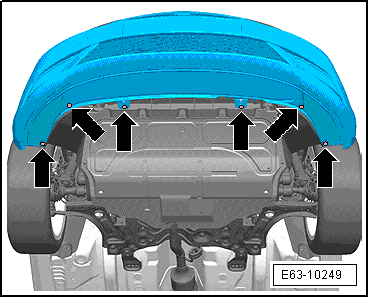

- Desenroscar los tornillos -flechas- que fijan el revestimiento del paragolpes a las molduras de los pasarruedas anteriores.

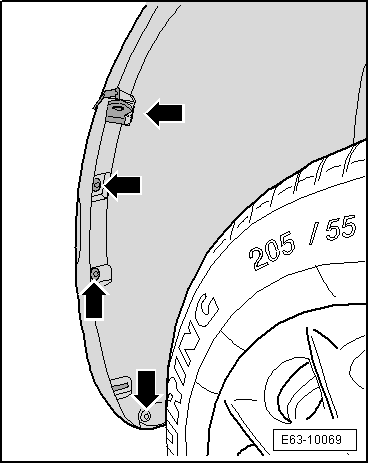

- Extraer los tornillos inferiores -flechas- del lado derecho o izquierdo, dependiendo de la moldura soporte del pasarruedas que se desmonta.
Aviso
No es necesario extraer los tornillos de fijación -1-.

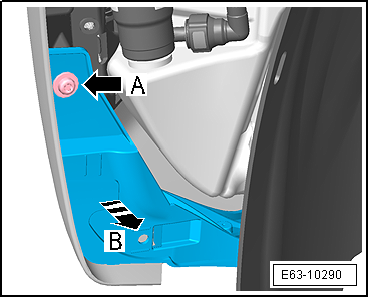

- Apartar la moldura del pasarrueda hacia atrás y extraer el tornillo de fijación de la moldura soporte del pasarruedas -flecha A-.
- Retirar la moldura soporte del pasarruedas en dirección de la -flecha B-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Par de apriete
- Tornillos que fijan el perfil guía
