Seat Ibiza: Revestimiento del paragolpes posterior: cuadro general de montaje

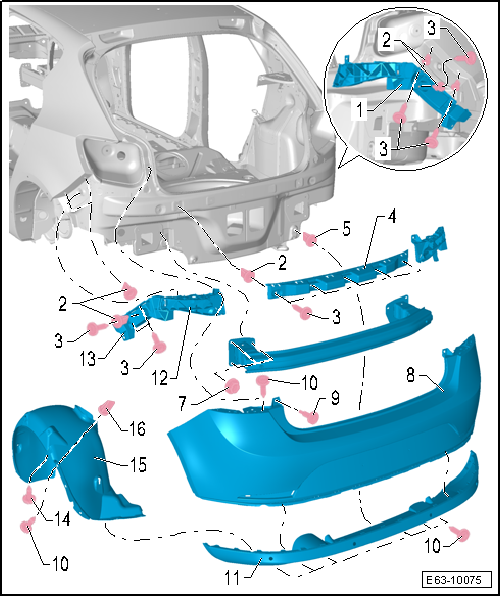

Revestimiento del paragolpes posterior, modelo 5 puertas: cuadro general de montaje

1 - Guía del revestimiento del paragolpes derecha

2 - Tuerca expansiva

• 4 unidades

3 - Tornillo torx

• 11 unidades
• 2 Nm

4 - Moldura fijación

5 - Tuerca expansiva

• 2 unidades

6 - Traviesa posterior

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior.
  • Desenroscar las tuercas hexagonale
  • Retirar la traviesa posterior -6-
• Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

7 - Tuerca

• 6 unidades
• 20 Nm

8 - Revestimiento del paragolpes

• Material: PP/EPDM
• Desmontar y montar

Aviso

• El revestimiento del paragolpes trasero se suministra sin el orificio para la cámara de marcha atrás.
• En caso necesario realizar los trabajos correspondientes para su instalación.

9 - Tornillo torx

• 2,5 Nm

10 - Tornillo torx

• 10 unidades
• 2,5 Nm

11 - Spoiler

• Enclipsado en la parte inferior del revestimiento del paragolpes posterior

12 - Guía lateral izquierda bajo piloto

13 - Guía del revestimiento del paragolpes izquierda

14 - Taco expandible

15 - Moldura del pasarruedas posterior

• Desmontar y montar

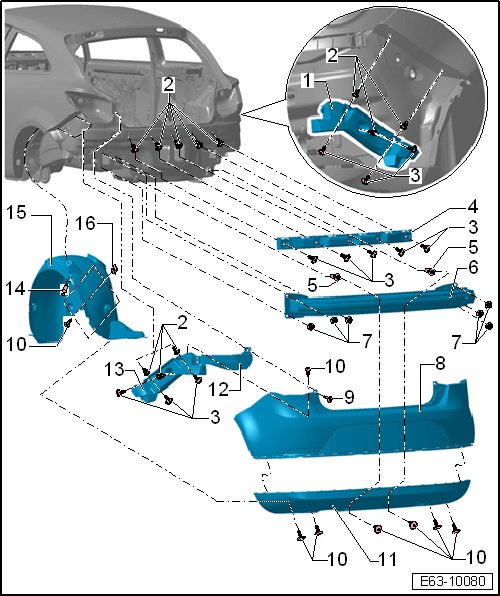

Revestimiento del paragolpes posterior, modelo 3 puertas: cuadro general de montaje

1 - Guía del revestimiento del paragolpes derecha

2 - Tuerca expansiva

• 11 unidades

3 - Tornillo torx

• 11 unidades
• 2 Nm

4 - Moldura fijación

5 - Tuerca expansiva

• 2 unidades

6 - Traviesa posterior

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior
  • Desenroscar las tuercas hexagonales
  • Retirar la traviesa posterior -6-
• Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

7 - Tuerca

• 6 unidades
• 20 Nm

8 - Revestimiento del paragolpes

• Material: PP/EPDM
• Desmontar y montar

Aviso

• El revestimiento del paragolpes trasero se suministra sin el orificio para la cámara de marcha atrás.
• En caso necesario realizar los trabajos correspondientes para su instalación.

9 - Tornillo torx

• 2,5 Nm

10 - Tornillo torx

• 2,5 Nm

11 - Spoiler

• Enclipsado en la parte inferior del revestimiento del paragolpes posterior

12 - Guía lateral izquierda bajo piloto

13 - Guía del revestimiento del paragolpes izquierda

14 - Remache extensible

• 2 unidades

15 - Moldura del pasarruedas posterior

• Desmontar y montar

16 - Taco expandible

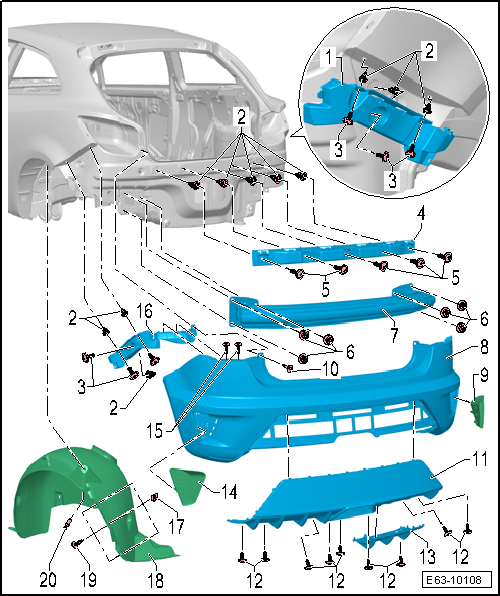

Revestimiento del paragolpes posterior (versión CUPRA y BOCANEGRA): cuadro general de montaje

1 - Guía del revestimiento del paragolpes derecha

2 - Tuerca expansiva

• 11 unidades

3 - Tornillo torx

• 2 Nm

4 - Moldura fijación

5 - Tornillo torx

• 2 Nm

6 - Tuerca

• 6 unidades
• 20 Nm

7 - Traviesa posterior

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior
  • Desenroscar las tuercas hexagonales
  • Retirar la traviesa posterior -7-
• Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

8 - Revestimiento del paragolpes

• Material: PP/EPDM

9 - Cubierta

10 - Tornillo torx

• 2,5 Nm

11 - Spoiler

12 - Tornillo torx

• 2,5 Nm

13 - Embellecedor escape

14 - Cubierta

15 - Tornillo torx

• 2,5 Nm

16 - Guía del revestimiento del paragolpes izquierda

17 - Taco expandible

18 - Moldura del pasarruedas posterior

• Desmontar y montar

19 - Tornillo torx

• 2,5 Nm

20 - Remache extensible

• 2 unidades

Revestimiento del paragolpes posterior (versión FR): cuadro general de montaje

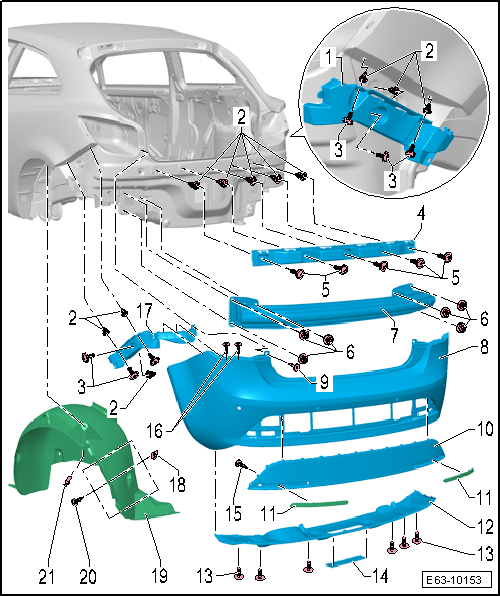

Revestimiento del paragolpes posterior: cuadro general de montaje, Parte I

1 - Guía del revestimiento del paragolpes, derecha e izquierda

2 - Tuerca expansiva

• 11 unidades

3 - Tornillo torx

• 6 unidades
• 2 Nm

4 - Moldura fijación

5 - Tornillo torx

• 5 unidades
• 2 Nm

6 - Tuerca

• 6 unidades
• 20 Nm

7 - Traviesa posterior

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior
  • Desenroscar las tuercas hexagonales
  • Retirar la traviesa posterior -7-.
• Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

8 - Revestimiento del paragolpes

• Desmontar y montar

Aviso

• El revestimiento del paragolpes trasero se suministra sin el orificio para la cámara de marcha atrás.
• En caso necesario realizar los trabajos correspondientes para su instalación.

9 - Tornillo torx

• 2 unidades
• 2,5 Nm

10 - Embellecedor central

• Desmontar y montar

11 - Reflector

• Desmontar y montar

12 - Spoiler

• Desmontar y montar

13 - Tornillo torx

• 6 unidades
• 2,5 Nm

14 - Tapa gancho remolque

• Según versión

15 - Tornillo torx

• 2 unidades
• 2 Nm

16 - Tornillo torx

• 4 unidades
• 2,5 Nm

17 - Guía lateral, izquierda y derecha

• Desmontar y montar

18 - Grapa metálica

• 6 unidades

19 - Moldura del pasarruedas posterior

• Desmontar y montar

20 - Tornillo torx

• 6 unidades
• 2,5 Nm

21 - Remache extensible

• 2 unidades

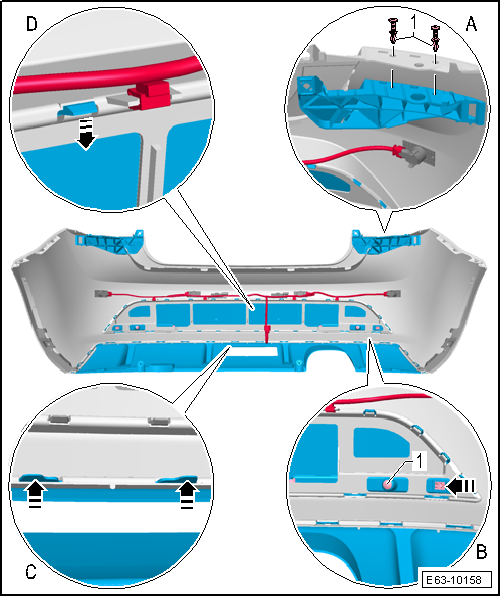

Revestimiento del paragolpes posterior: cuadro general de montaje, Parte II

A - Guía lateral, izquierda y derecha

• Desmontar
  • Desmontar revestimiento paragolpes
  • Desenroscar y sacar los tornillos con las grapas expansivas -1-
  • Retirar haciendo presión hacia afuera la guía lateral
• Montar
  • El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.

B - Reflector

• Desmontar
  • Desmontar revestimiento paragolpes
  • Desenroscar el tornillo de sujeción -1-
  • Retirar haciendo presión la grapa -flecha-
• Montar
  • El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.

C - Spoiler

• Desmontar
  • Desmontar revestimiento paragolpes
  • Liberar las grapas de sujeción empezando por un extremo del spoiler, presionando la fijación en sentido de las -flechas-
  • 16 grapas
• Montar
  • El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.

D - Embellecedor central

• Desmontar
  • Desmontar revestimiento paragolpes
  • Liberar las grapas de sujeción empezando por un extremo del spoiler, presionando la fijación en sentido de las -flechas-
  • 28 grapas
• Montar
  • El montaje se realizara siguiendo el orden inverso de las operaciones descritas para el desmontaje.

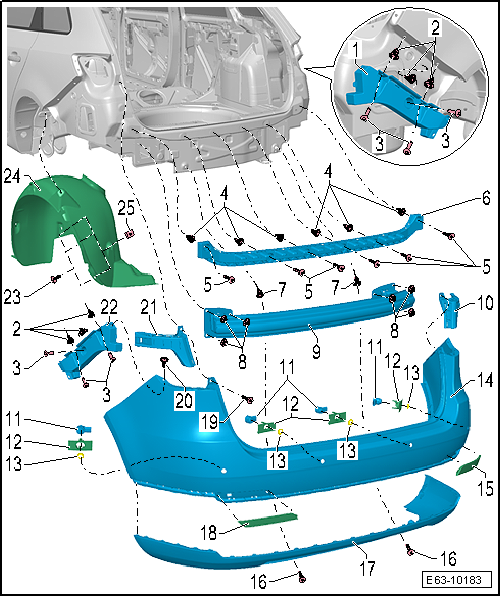

Revestimiento del paragolpes posterior Ibiza ST: cuadro general de montaje

1 - Guía del revestimiento del paragolpes derecha

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior.
  • Extraer los tornillos -3-.
  • Retirar la guía del revestimiento del paragolpes derecha -1-.
• Montar
  • El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

2 - Tuerca expansiva

• (×3) + (×3) unidades

3 - Tornillo torx

• (×3) + (×3) unidades
• 2,0 +- 0,25 Nm

4 - Tuerca expansiva

• 6 unidades

5 - Tornillo torx

• 6 unidades
• 2,0 +- 0,25 Nm

6 - Moldura fijación

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior.
  • Extraer los tornillos -5-.
  • Retirar la moldura fijación -6-.
• Montar
  • El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

7 - Tuerca expansiva

• 2 unidades

8 - Tuerca

• 6 unidades
• 20 Nm

9 - Traviesa posterior

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior.
  • Extraer las tuercas -8-.
  • Retirar la traviesa posterior -9-.
• Montar
  • El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

10 - Guía lateral derecha bajo piloto

11 - Transmisor para aparcamiento asistido posterior

• 4 unidades
• Sensor de la ayuda de aparcamiento trasero izquierdo -G203-
• Sensor de la ayuda de aparcamiento trasero central izquierdo -G204-
• Sensor de la ayuda de aparcamiento trasero central derecho -G205-
• Sensor de la ayuda de aparcamiento trasero derecho -G206-
• Desmontar y montar

12 - Soporte del transmisor para aparcamiento asistido posterior

• 4 unidades
• Desmontar y montar

13 - Junta del transmisor para aparcamiento asistido posterior

• 4 unidades

14 - Revestimiento del paragolpes

• Material: PP+EPDM+PE-TD10
• Desmontar y montar

15 - Reflector derecho

• Desmontar y montar

16 - Tornillo torx

• 2 unidades
• 2,0 +- 0,25 Nm

17 - Spoiler

• Enclipsado en la parte inferior del revestimiento del paragolpes posterior

18 - Reflector izquierdo

• Desmontar y montar

19 - Tornillo torx

• (×1) + (×1) unidades
• 2,0 +- 0,25 Nm

20 - Tornillo torx

• (×3) + (×3) unidades
• 2,0 +- 0,25 Nm

21 - Guía lateral izquierda bajo piloto

22 - Guía del revestimiento del paragolpes izquierda

• Desmontar
  • Desmontar el revestimiento del paragolpes posterior.
  • Extraer los tornillos -3-.
  • Retirar la guía del revestimiento del paragolpes izquierda -22-.
• Montar
  • El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.

23 - Tornillo torx

• (×4) + (×4) unidades
• 2,0 +- 0,25 Nm

24 - Moldura del pasarruedas posterior

• Desmontar y montar

25 - Grapa metálica

• (×4) + (×4) unidades
