Seat Ibiza: Soporte para compresor de aire acondicionado / climatizador

Aviso

El desmontaje del soporte de grupos auxiliares del Ibiza 2008â–º.

Soporte para compresor de aire acondicionado: desmontar y montar, motores BLS y BXJ

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010- (2 - 50 Nm)

Aviso

• El soporte para el compresor y sus piezas se pueden desmontar y montar sin necesidad de abrir el circuito de agente frigorífico.
• Desmontar y montar la correa poli-V.

1 - Soporte para el alternador y el compresor del aire acondicionado / climatizador

• Desmontaje:
  • Desmontar el alternador.
  • Retirar el compresor del soporte y fijarlo a la carrocería con, p. ej., un alambre para soldar
  • Extraer los tornillos que fijan el soporte al bloque motor.
• Montaje:
  • Sustituir los tornillos de fijación.
  • Apretar los tornillos hexagonales en el siguiente orden de apriete: -A, B, C, D, E, F-.

2 - Tornillo hexagonal M10x55

• 50 Nm
• 6 unidades

3 - Compresor del aire acondicionado / climatizador

• Desmontaje:
  • Extraer los tornillos hexagonales.
  • Retirar el compresor del soporte y fijarlo a la carrocería con, p. ej., un alambre para soldar

4 - Tornillo hexagonal con collar

• M8X100
• 25 Nm
• 3 unidades

5 - Casquillos de ajuste

• 2 unidades
• Procurar que asienten de forma correcta en el soporte

6 - Rodillo tensor para correa poli-V

7 - Elemento tensor para rodillo tensor

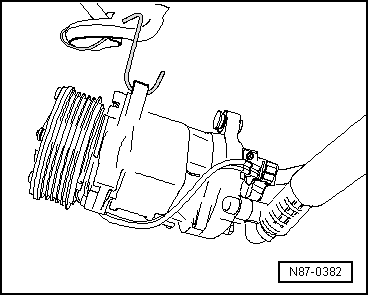

Fijar el compresor para aire acondicionado a la carrocería

Si se desmonta el compresor para aire acondicionado y no se abre el circuito del agente frigorífico habrá que fijar el compresor a la carrocería con un útil adecuado, como p. ejemplo, un alambre para soldar.

Tenga en cuenta que los tubos flexibles del agente frigorífico del compresor no estén tirantes.

Recorrido de la correa poli-V

Aviso

Al montar la correa poli-V, observar que apoye correctamente sobre las poleas.

1 - Antivibrador /Polea

2 - Rodillo tensor

3 - Polea - Alternador

4 - Correa poli-V

5 - Polea - Compresor para aire acondicionado

Soporte para compresor de aire acondicionado: desmontar y montar, motores BXW y CFHD

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010- (2 - 50 Nm)

Aviso

• El soporte para el compresor y sus piezas se pueden desmontar y montar sin necesidad de abrir el circuito de agente frigorífico.
• Para desmontar la correa poli-V.

1 - Soporte para el alternador y el compresor del aire acondicionado / climatizador

• Desmontaje:
  • Desmontar el alternador
  • Retirar el compresor del soporte y fijarlo a la carrocería con, p. ej., un alambre para soldar
  • Extraer los tornillos que fijan el soporte al bloque motor
• Montaje:
  • Sustituir los tornillos de fijación
  • Apretar los tornillos hexagonales en el siguiente orden de apriete: -A, B, C, D-

2 - Tornillo hexagonal M10x55

• 50 Nm
• 2 unidades

3 - Tornillo hexagonal M10x45

• 45 Nm
• 2 unidades

4 - Compresor del aire acondicionado / climatizador

• Desmontaje:
  • Extraer los tornillos hexagonales
  • Retirar el compresor del soporte y fijarlo a la carrocería con, p. ej., un alambre para soldar
• Recorrido de la correa poli-V

5 - Tornillo hexagonal M8x100

• 25 Nm
• 3 unidades

6 - Casquillos de ajuste

• 2 unidades
• Procurar que asienten de forma correcta en el soporte

7 - Rodillo tensor

8 - Elemento tensor para rodillo tensor

Fijar el compresor para aire acondicionado a la carrocería

Si se desmonta el compresor para aire acondicionado y no se abre el circuito del agente frigorífico habrá que fijar el compresor a la carrocería con un útil adecuado, como p. ejemplo, un alambre de soldadura.

Tenga en cuenta que los tubos flexibles del agente frigorífico del compresor no estén tirantes.

Recorrido de la correa poli-V

Aviso

Al montar la correa poli-V, observar que apoye correctamente sobre las poleas.

1 - Antivibrador / Polea

2 - Rodillo tensor

3 - Polea - Alternador

4 - Correa poli-V

5 - Polea - Compresor para aire acondicionado

Soporte para compresor de aire acondicionado: desmontar y montar, motores BZG

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010- (2 - 50 Nm)

Aviso

• El soporte para el compresor y sus piezas se pueden desmontar y montar sin necesidad de abrir el circuito de agente frigorífico.
• Para desmontar la correa poli-V.

1 - Casquillos de ajuste

• 2 unidades
• Procurar que asienten de forma correcta en el soporte

2 - Compresor del aire acondicionado / climatizador

• Desmontaje:
  • Extraer los tornillos hexagonales
  • Retirar el compresor del soporte y fijarlo a la carrocería con, p. ej., un alambre para soldar
• Recorrido de la correa poli-V
• Montaje:
  • Sustituir los tornillos de fijación
  • Observar el orden de apriete de los tornillos de fijación
  • Apretar los tornillos hexagonales en el siguiente orden de apriete: primero los tornillos -4- y luego el tornilo -3-

3 - Tornillo hexagonal

• 25 Nm

4 - Tornillo hexagonal M8x106

• 25 Nm
• 2 unidades

5 - Casquillos de ajuste

• 3 unidades
• Procurar que asienten de forma correcta en el soporte

Fijar el compresor para aire acondicionado a la carrocería

Si se desmonta el compresor para aire acondicionado y no se abre el circuito del agente frigorífico habrá que fijar el compresor a la carrocería con un útil adecuado, como p. ejemplo, un alambre de soldadura.

Tenga en cuenta que los tubos flexibles del agente frigorífico del compresor no estén tirantes.

Recorrido de la correa poli-V

Aviso

Al montar la correa poli-V, observar que apoye correctamente sobre las poleas.

1 - Polea - Bomba del líquido refrigerante

2 - Rodillo tensor

3 - Polea - Alternador

4 - Polea de reenvío

5 - Polea - Compresor para aire acondicionado

6 - Correa poli-V

7 - Polea - Cigüeñal

Soportes para tuberías de aire acondicionado

Soporte para tuberías de refrigerante en puntera del larguero

Aviso

• Tornillos -1- par de apriete 2 Nm
• Atornillar los tornillos -1- cojiendo el soporte -2- en el larguero longitudinalmente.
• Encajar correctamente las tuberías de refrigerante

Soporte para tuberías de refrigerante en lateral larguero

Aviso

• Tuercas hexagonal de plástico -3- 2,7 Nm
• Enroscar las tuercas -3- cojiendo el soporte -2- en el larguero lateralmente
• Encajar correctamente la brida de sujeción -4- en el soporte -2-.
