Seat Ibiza: Alternador: comprobar y reparar
Alternador: comprobar
- La comprobación del alternador se lleva a cabo en el modo "Localización guiada de averías", bajo "Carrocería / sistema eléctrico / 27 - Motor de arranque, alimentación de corriente / componentes eléctricos / C - Alternador, comprobación" → Equipo de diagnosis de vehículos.

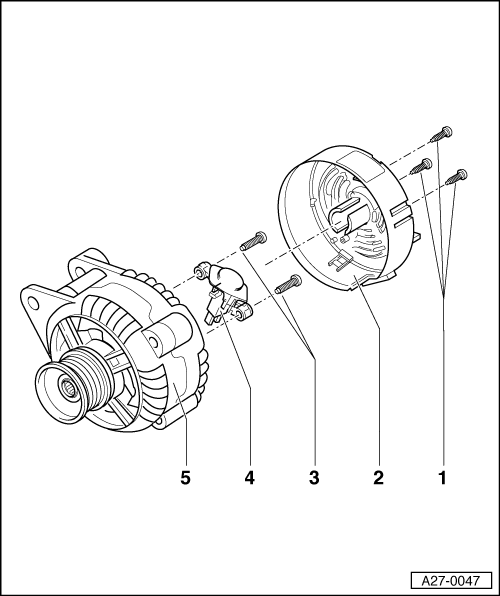

Alternador Bosch hasta 2000 - cuadro de montaje
1 - Tornillos
- 1 Nm
2 - Cubierta
- Con 3 pestañas de encastre
3 - Tornillos
- 2 Nm
4 - Regulador de tensión
- Desmontaje:
- - Desenroscar los tornillos -pos. 1- y quitar la caperuza de protección -pos. 2-.
- - Desenroscar los tornillos -pos. 3- y retirar el regulador de tensión.
- Límite de desgaste de las escobillas de carbón: 5 mm
5 - Alternador

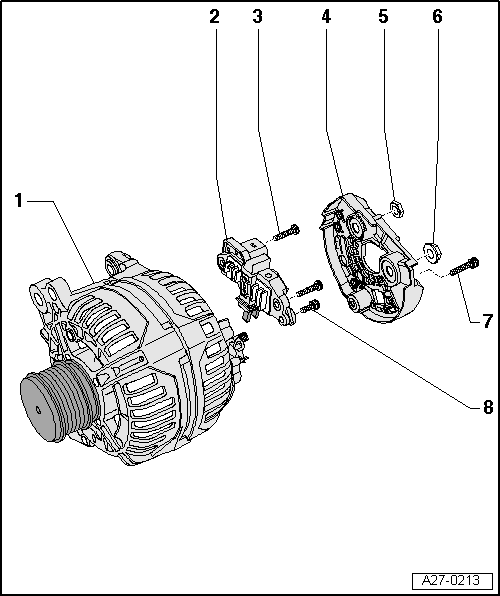

Alternador Bosch (a partir de 2001): cuadro de montaje
Aviso
La implantación de los alternadores se realizó de forma gradual.
1 - Alternador
2 - Regulador de tensión
- Desmontar y montar
- Verificar escobillas
3 - Tornillo
- 2,5 Nm
4 - Cubierta
5 - Tuerca
- 12 Nm
6 - Tuerca
- 30 Nm
7 - Tornillo
- 3 Nm
8 - Tornillo
- 1,5 Nm
Regulador de tensión (alternador Bosch a partir de 2001): desmontar y montar
Desmontar
- Desmontar el alternador.

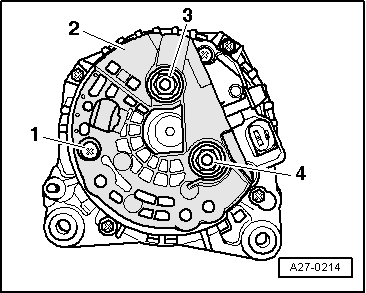

- Desenroscar el tornillo -1- y las tuercas -3- y -4-.
- Retirar la cubierta -2- de la parte posterior del alternador.

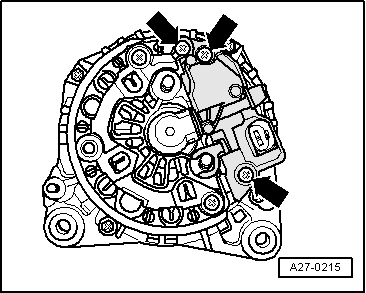

- Desenroscar los tornillos -flechas-.
- Retirar el regulador de tensión.
Montar
- Al colocar el regulador de tensión, asegurarse de que las escobillas se apliquen correctamente a las pistas de contacto variable.
El posterior montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Montar el alternador.

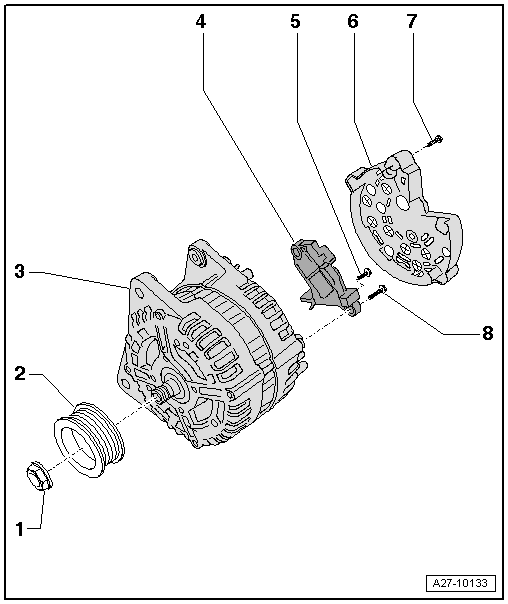

Alternador Bosch (a partir de 2007): cuadro de montaje
Aviso
La implantación de los nuevos alternadores se realizó de forma gradual.
1 - Tuerca
- 65 Nm
2 - Polea para correa poli-V
3 - Alternador
4 - Regulador de tensión
- Desmontar y montar
- Verificar escobillas
5 - Tornillo
- 1,5 Nm
6 - Cubierta
7 - Tornillo
- 3 Nm
8 - Tornillo
- 2,5 Nm
Regulador de tensión (alternador Bosch a partir de 2007): desmontar y montar
Desmontar
- Desmontar el alternador.

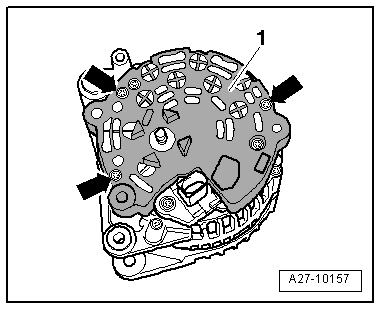

- Desenroscar los tornillos -flechas-.
- Retirar la cubierta -1- de la parte posterior del alternador.

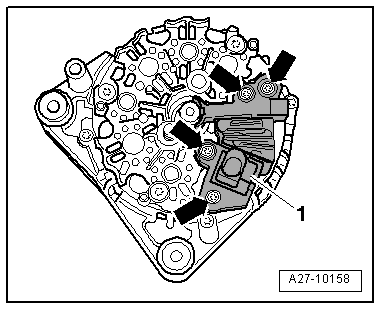

- Desenroscar los tornillos -flechas-.
- Retirar el regulador de tensión -1-.
Montar
- Al colocar el regulador de tensión, asegurarse de que las escobillas de carbón se apliquen correctamente a las pistas de contacto variable.
El posterior montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Montar el alternador.
Escobillas de carbón (todos los alternadores Bosch a partir de 2001): comprobar
Secuencia de operaciones
- Desmontar el regulador de tensión: hasta 2007, desde 2007.

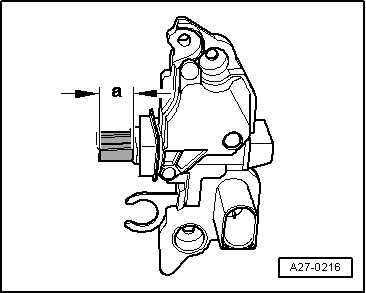

- Comprobar la longitud -a- de las escobillas.
- Límite de desgaste: -a- = 5 mm.
- Montar el regulador de tensión: hasta 2007, desde 2007.
