Seat Ibiza: Puerto AUX
En los vehículos de serie que lleven instalado el puerto de audio Aux no montaran el interface MDI.
Ubicación de la entrada AUX para audio, en la consola centra en el módulo de interruptores.

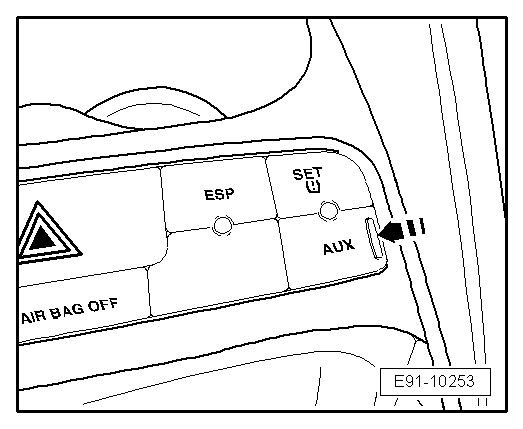

Para abrir la tapa de protección, pulsar en el saliente del botón con la serigrafía "AUX", en la dirección de la -flecha-.
Aviso
- Para atender casos de reclamación, es imprescindible conocer el funcionamiento y manejo del "puerto AUX" y la radio/sistema de radio y navegación.
- Para mayor información, consultar los → Manuales de instrucciones de la radio o el sistema de radio y navegación así como del puerto AUX.
- Si se emborna nuevamente la batería, habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, etc.) siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.
Notas generales
Como equipamiento opcional del Ibiza 2008 puede encargarse a SEAT un "puerto AUX" para la conexión de un "Jack" de audio de 3,5 mm de Ø, que permite la entrada de señales del tipo audio y las distribuye a los altavoces.

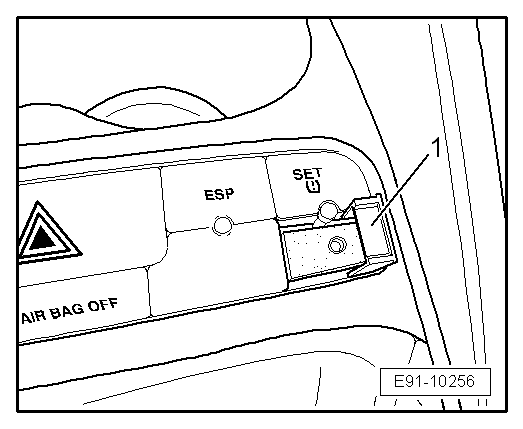

- La tapa -1- en caso de rotura o deformación, se puede sustituir sin tener que desmontar el resto del componentes ni cambiarse.
El equipo de audio instalado de origen no reconoce si hay algún dispositivo conectado a la entrada, por lo que el control de la información que le llegara al equipo instalado sera gobernado externamente, y el volumen podrá regularse por el equipo instalado.
Localización de averías
El puerto AUX dispone de autodiagnóstico .
Puerto AUX: desmontar y montar
El puerto AUX se encuentra en la consola central en el módulo de interruptores.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U-30800-
Desmontar:
Antes de proceder a los trabajos de montaje, deben realizarse las siguientes operaciones:
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

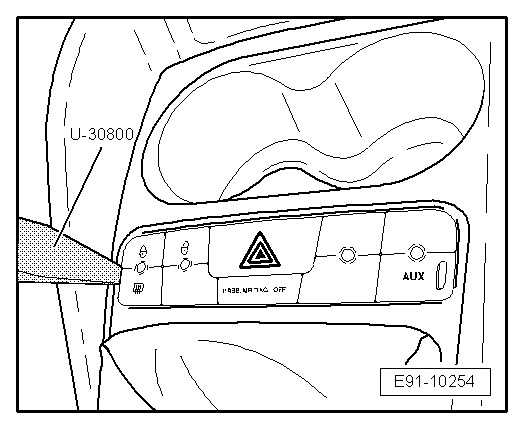

- Aplicar la palanca de plástico en ambos lados y extraer el módulo de interruptores.

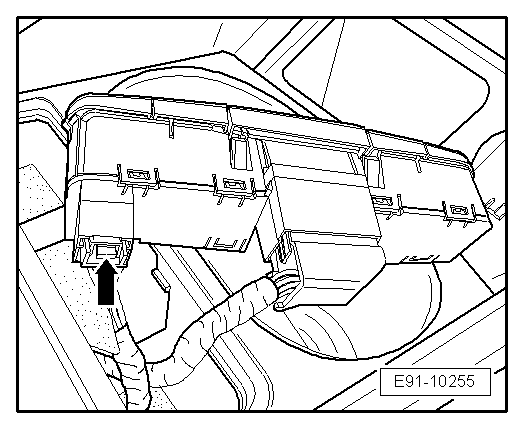

- Desacoplar el conector electrico.
- El conector -Aux- no se puede separar del conjunto del módulo de interruptores.
Montar:
El montaje se realiza de forma análoga siguiendo el orden inverso de operaciones.
