En los vehículos de serie que lleven instalado el interface MDI no montaran el puerto de audio Aux en el modulo de interruptores, en su lugar tendrá una tapa.
A través de la unidad de control para sistema multimedia -J650- los pasajeros pueden reproducir por igual los contenidos de audio aportados analógicamente (Aux-In) como también digitalmente (USB, iPod) en el sistema SEAT Infotainment. Para USB y iPod el manejo (p. ej. indicación de canciones ID3-TAG 7) incluye el sistema Infotainment. La unidad de control para sistema multimedia -J650-, en su condición de interfaz, establece una entrada de audio (Aux-In), una entrada USB, así como una conexión para iPod (alimentación, señal y AUX-In). Para conectar el aparato móvil al interfaz USB o iPod del MDI se utiliza respectivamente un cable de adaptación específico. En el ZSB unidad de control para sistema multimedia -J650- con caja en vez de cambiador de CDs se integra una posibilidad para alojar el aparato móvil; la carga se puede llevar a cabo a través de USB o de interfaz iPod.
MDI interface Aux-In o USB/I-pod para lápices de memoria y reproductores de MP3 o I-pod

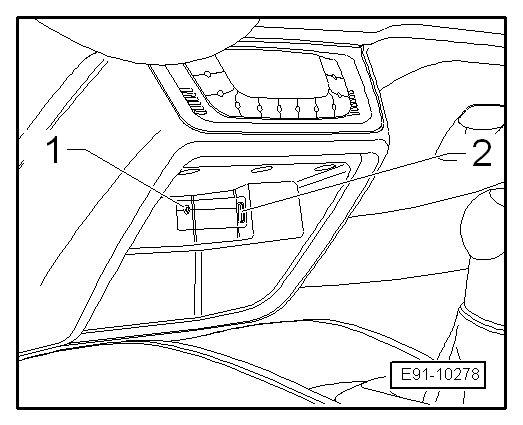

Ubicación del interface para Aux-In -1- o USB / Ipod-2- en el tablero central, debajo de la unidad de climatización.
Aviso
Localización de averías
El interface dispone de autodiagnóstico.
Notas importantes
Aviso
Interface para los puertos Aux-In y USB / I-pod: desmontar y montar
Desmontar:
Antes de proceder a los trabajos de montaje, deben realizarse las siguientes operaciones:
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

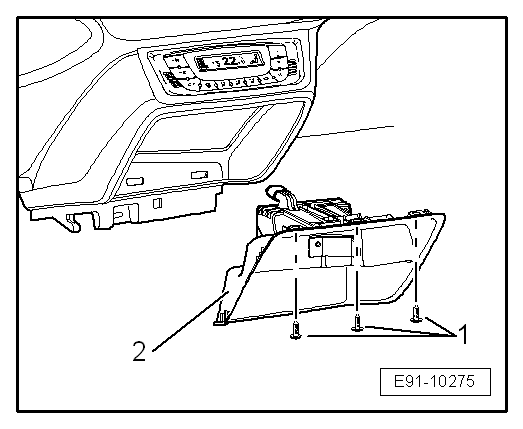

- Extrae los tres tornillos que los fijan al tablero de instrumentos -1-.

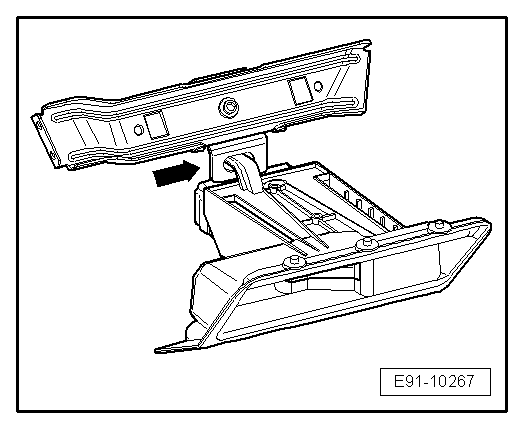

- Separar el conjunto soporte e interface del alojamiento en la barra central -flecha-, desacoplar el conector eléctrico

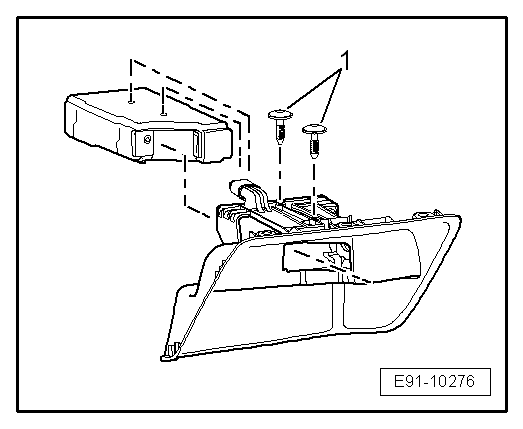

- Extraer los dos tornillos -1- que lo sujetan, el interface a su soporte.
Montaje:
El montaje se realiza de forma análoga siguiendo el orden inverso de operaciones.
- Fijar la unidad en el soporte, par de apriete 2 +- 0,2 Nm.
- Fijar el soporte del interface con los tres tornillos, par de apriete 1,5 +- 0,2 Nm.

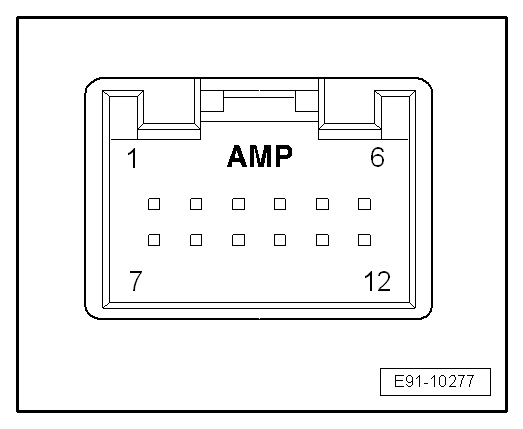

Esquema del conector del puerto MDI
1 - Alimentación de tensión, borne 31 (masa)
2 - Can Low
3 - Libre
4 - Salida de audio derecha, infotainment
5 - Señal de audio izquierda, para AUX-IN
6 - Señal de audio derecha, para AUX-IN
7 - Alimentación de tensión, borne 30 (positivo)
8 - Can High
9 - Señal de audio izquierda, infotainment
10 - Masa, infotainment
11 - Señal de audio izquierda para AUX-IN
12 - Borne de apantallamiento
13 - Libre
14 - Libre
Procedimiento para la localización de averías
Herramientas especiales, equipos de taller, equipos de verificación y medición, así como dispositivos auxiliares necesarios
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Procedimiento para la localización de averías:
El interface si dispone de autodiagnóstico.
Si no funciona la transferencia de la señal a la radio o de radio/navegación, comprobar la alimentación de tensión en la conexión.
Condiciones de verificación:
Proceder de la siguiente forma:
- Medir, con la ayuda del sistema de información, medición y diagnosis de vehículos -VAS -, en la conexión del ramal de cables las siguientes tensiones:
Si no se pueden medir los valores de tensión indicados, reparar las conexiones cableadas siguiendo el esquema de circuitos eléctricos.
Si no se detecta ninguna avería, sustituir el junto USB / I-pod.
