Seat Ibiza: Portón posterior Ibiza

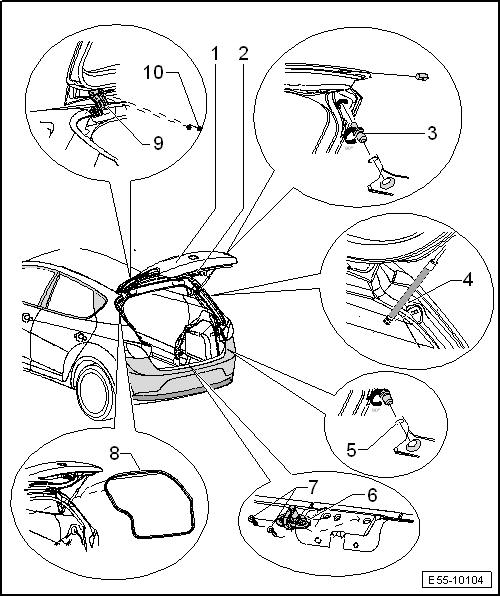

Portón posterior, modelo 5 puertas: cuadro general de montaje
1 - Portón posterior
- Desmontar y montar
- Ajuste
- Franquicias
2 - Revestimiento del portón posterior
- Desmontar y montar
3 - Tope de ajuste
- Ajuste
- Cuadro general de montaje
Aviso
Con el portón ajustado correctamente y cerrado, los topes de ajuste -3- deben apoyar ligeramente en la carrocería.
- Desmontar
- Con una llave anular de e/c 24 mm girar 90º hacia la izquierda para sacarlo del agujero conformado.
4 - Amortiguador de gas
- Desmontar
- Desgasificar
5 - Protección de poliuretano
- Adherida al panel posterior
6 - Resbalón del portón
- Desmontar y montar
- Resbalón: ajustar
- Franquicias
7 - Tornillo
- 22 Nm
8 - Junta de estanqueidad
- Desmontar y montar
9 - Bisagra
- Desmontar y montar
10 - Tuerca
- 20 Nm

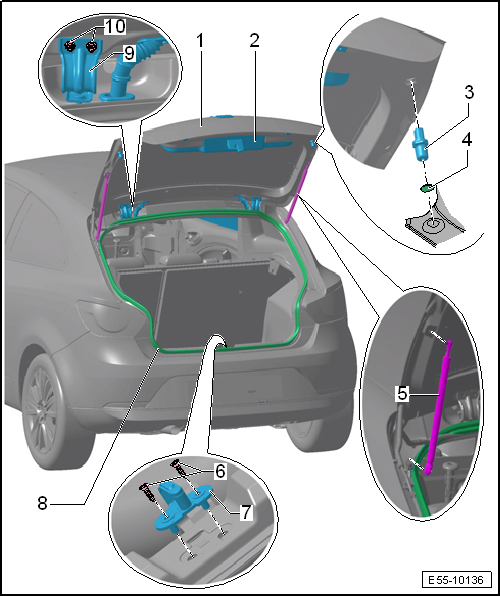

Portón posterior, modelo 3 puertas: cuadro general de montaje
1 - Portón posterior
- Desmontar y montar
- Ajuste
- Franquicias
2 - Revestimiento del portón posterior
- Desmontar y montar
3 - Tope de ajuste
- (×1) + (×1) unidades
- Ajuste
- Cuadro general de montaje
Aviso
Con el portón ajustado correctamente y cerrado, los topes de ajuste -3- deben apoyar ligeramente en la carrocería.
- Desmontar
- Con una llave anular de e/c 24 mm girar 90º hacia la izquierda para sacarlo del agujero conformado.
4 - Protección de poliuretano
- 2 unidades
- Adherida al panel posterior
5 - Amortiguador de gas
- Desmontar
- Desgasificar
6 - Tornillo
- 2 unidades
- 20 +- 2 Nm
7 - Resbalón del portón
- Desmontar y montar
- Resbalón: ajustar
- Franquicias
8 - Junta de estanqueidad
- Desmontar y montar
9 - Bisagra
- Desmontar y montar
10 - Tuerca
- 2 unidades
- 20 +- 2 Nm

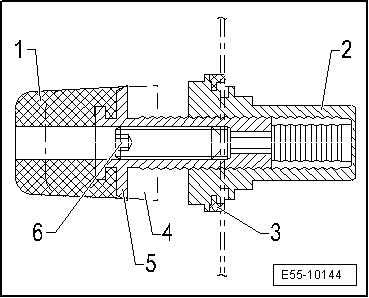

Tope de ajuste: cuadro general de montaje
1 - Goma
2 - Soporte de polipropileno
3 - Junta
4 - Posición de montaje teórica
5 - Pie expansible
6 - Perno roscado hexagonal interno

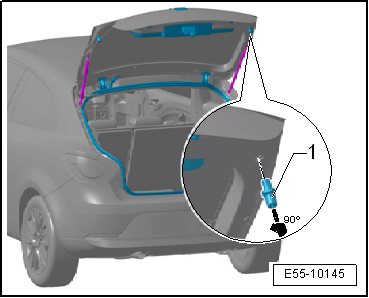

Tope de ajuste: desmontar
- Abrir el portón posterior.
- Con una llave anular de e/c 24 mm girar 90º hacia la izquierda -flecha- para sacarlo del agujero conformado.

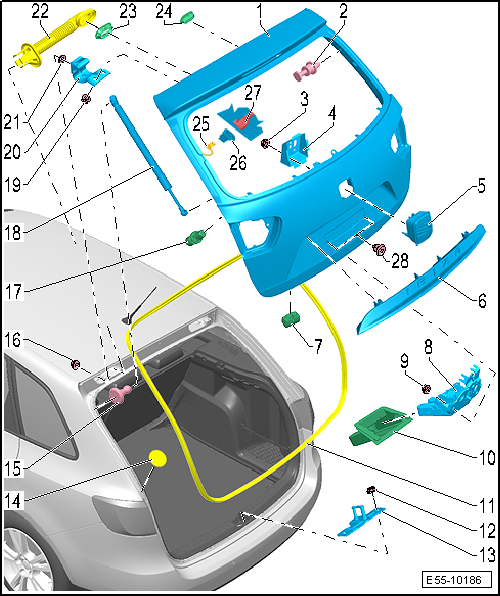

Portón posterior, Ibiza ST: cuadro general de montaje
1 - Portón posterior
- Desmontar y montar
- Ajuste
- Franquicias
2 - Soporte para cinta de sujeción
- (×1) + (×1) unidades
3 - Tuerca
- 3 unidades
- 8 +- 1 Nm
4 - Elemento de fijación
5 - Maneta
- Desmontar y montar
6 - Moldura portón
- Desmontar y montar
7 - Tope de goma
- (×1) + (×1) unidades
8 - Cerradura de portón
- Desmontar y montar
9 - Tuerca
- 3 unidades
- 20 +- 2 Nm
10 - Funda cerradura
11 - Junta de estanqueidad
- Desmontar y montar
12 - Tuerca
- 2 unidades
- 20 +- 2 Nm
13 - Resbalón del portón
- Resbalón: ajustar
- Franquicias
14 - Protección de poliuretano
- Adherida al panel posterior
15 - Perno roscado
- (×1) + (×1) unidades
16 - Tuerca
- (×1) + (×1) unidades
- 20 +- 2 Nm
17 - Tope de ajuste
- (×1) + (×1) unidades
- Ajuste
- Cuadro general de montaje
Aviso
Con el portón ajustado correctamente y cerrado, los topes de ajuste -17- deben apoyar ligeramente en la carrocería.
- Desmontar
- Con una llave anular de e/c 24 mm girar 90º hacia la izquierda para sacarlo del agujero conformado.
18 - Amortiguador de gas
- Desmontar
- Desgasificar
19 - Tuerca
- (×2) + (×2) unidades
- 20 +- 2 Nm
20 - Bisagra
- Desmontar y montar
21 - Base soporte
- (×1) + (×1) unidades
22 - Fuelle
- (×1) + (×1) unidades
23 - Pieza de estanqueidad
- (×1) + (×1) unidades
24 - Tapón
- 2 unidades
25 - Terminal de la luneta térmica
- (×1) + (×1) unidades
26 - Protector del terminal de la luneta térmica
- (×1) + (×1) unidades
27 - Conexión de la luneta térmica
- (×1) + (×1) unidades
28 - Tuerca expansible
- 2 unidades
