Seat Ibiza: Soporte del filtro de aceite - cuadro de montaje

¡ATENCIÓN!

No se debe aplicar aceite a las juntas de goma, puntos 8 y 11. Las juntas para el líquido refrigerante se hincharían.

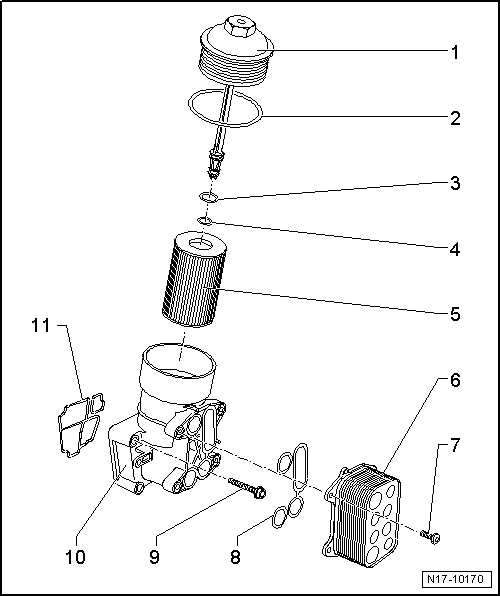

Seat Ibiza. Soporte del filtro de aceite - cuadro de montaje

1 - Tapón

2 - Anillo toroidal

3 - Anillo toroidal

4 - Anillo toroidal

5 - Cartucho del filtro de aceite

6 - Radiador del aceite del motor

7 - 11 Nm

8 - Juntas

9 - Tornillo

10 - Soporte del filtro de aceite

11 - Juntas

Aviso

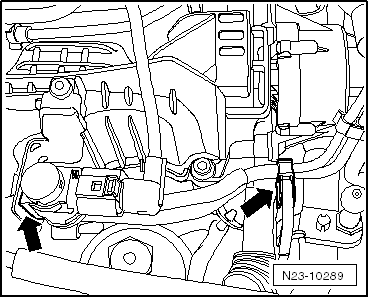

Seat Ibiza. N23-10289

Soporte del filtro de aceite, par y orden de apriete

Aviso

Sustituir los tornillos del soporte del filtro de aceite.

- Colocar primero los tornillos superiores izquierdos e inferiores derechos.

- Apretar los tornillos en 2 etapas:

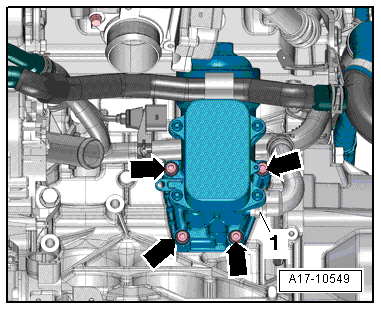

Seat Ibiza. A17-10549

Seat Ibiza. Aviso

Manocontacto de aceite -F1-

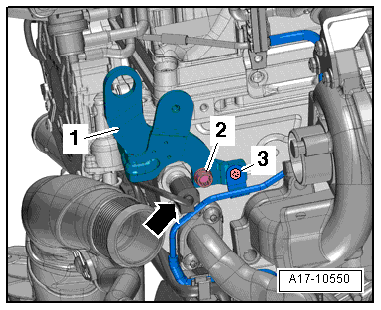

Seat Ibiza. A17-10550

Soporte del filtro de aceite con el refrigerador del aceite: desmontar y montar

Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

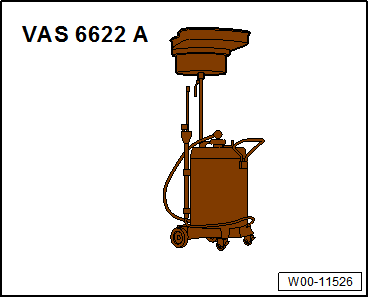

Seat Ibiza. W00-11526

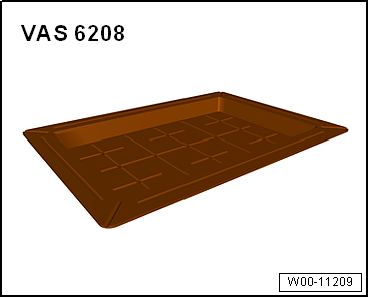

Seat Ibiza. W00-11209

Desmontar

- Desmontar la cubierta del motor.

Altea - Altea XL- León - Altea XL Freetrack

- Desmontar la carcasa del filtro de aire.

- Desmontar el canalizador de aire.

Ibiza - Toledo 2013

- Desmontar el canalizador de aire.

Continúa para todos los vehículos

- Vaciar el líquido refrigerante.

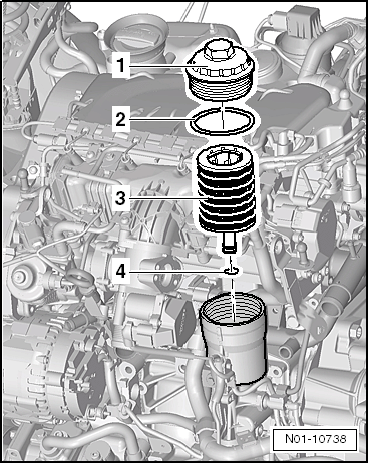

- Desmontar el cartucho del filtro de aceite.

Seat Ibiza. N01-10738

- Desmontar el tubo flexible canalizador de aire, para ello, soltar las abrazaderas de tubos flexibles -1- y -2-.

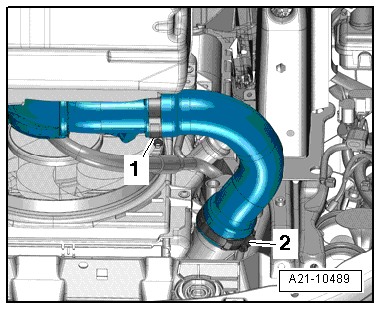

Seat Ibiza. A21-10489

- Desenroscar los tornillos -flechas-.

- Dejar al descubierto el tubo flexible de líquido refrigerante -3-.

- Soltar la abrazadera para tubo flexible -2-.

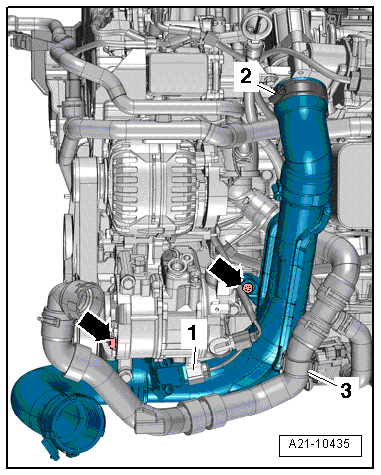

- Desacoplar el conector eléctrico -1- en el transmisor de la presión de sobrealimentación -G31-/ transmisor de la temperatura del aire de admisión -G42- y retirar el tubo del aire de sobrealimentación derecho.

Seat Ibiza. A21-10435

- Extraer un poco la varilla de medición del nivel de aceite, desenroscar el tornillo -1-.

- Desencajar el clip -2- con la palanca -80 200-.

- Extraer el tubo guía de la varilla de medición del aceite hacia arriba del bloque motor y oprimirlo hacia el lado.

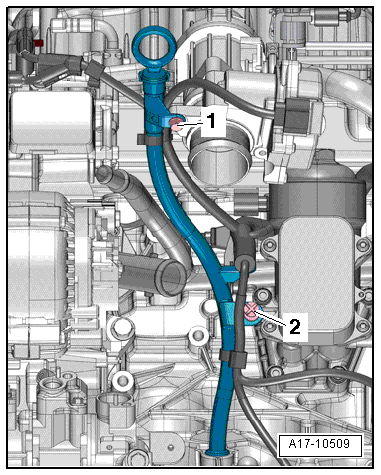

Seat Ibiza. A17-10509

- Colocar la bandeja para líquidos -VAS 6208- debajo de la zona de separación.

- Desmontar el tubo flexible de refrigerante, para ello hay que soltar la abrazadera -1-.

- Colocar el extractor de aceite -VAG 6622A- debajo del motor.

- Desenroscar los tornillos -flechas- y retirar el soporte del filtro de aceite con refrigerador de aceite.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

Aviso

- Montar el cartucho del filtro de aceite, cargar aceite de motor y comprobar el nivel de aceite.

- Cargar líquido refrigerante o cambiarlo, si se ha sustituido el refrigerador de aceite.

Seat Ibiza. A17-10549
